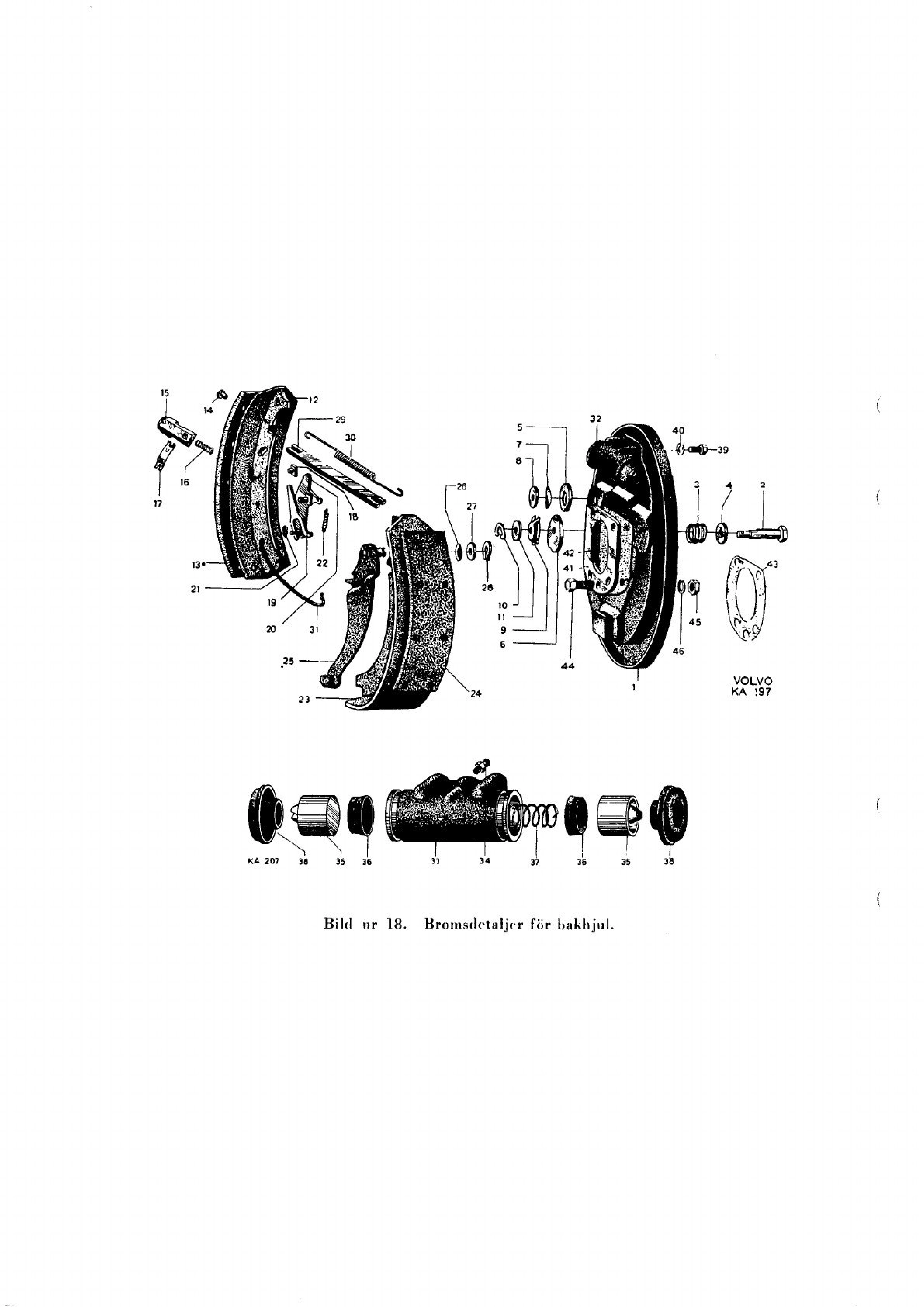

Gemensamma detaljer för bakhjulsbroms (forts.)

Fotnoter

1)

Kännetecknas av att bult för justerkam har en fjäder mellan bultskalle och skyddsplåt. Bultens längd = 48. Skyddsplåtens hål för drivaxel har en diam. av 1 1/4".

2)

Kännetecknas av att bult för justerkam har en fjädrande, tandad bricka mellan bultskalle och skyddsplåt. Bultens längd = 31. Skyddsplåtens hål för drivaxel har en diam. av 1 1/4".

3)

Kännetecknas av att bult för justerkam har en fjädrande, tandad bricka mellan bultskalle och skyddsplåt. Bultens längd = 31. Skyddsplåtens hål för drivaxel har en diam. av 1 5/16".

4)

Kännetecknas av att bult för justerkam har en fjädrande, tandad bricka mellan bultskalle och skyddsplåt. Bultens längd = 34. Skyddsplåtens hål för drivaxel har en diam. av 1 5/16".

5)

Ersättes av: 1 st skyddsplåt nr 88636, 2 st låsbrickor nr 88829, 2 st underläggsbrickor nr 26885.

6)

Ersättes av: 1 st skyddsplåt 89703, 2 st låsbrickor nr 89705, 4 st underläggsbrickor 26885, 2 st låsbrickor nr 89652.

7)

Ersättes: 1 st skyddsplåt nr 88637, 2 st låsbrickor nr 88829, 2 st underläggsbrickor nr 26885.

8)

Ersättes av: 1 st skyddsplåt nr 89704, 2 st låsbrickor nr 89705, 4 st underläggsbrickor nr 26885, 2 st låsbrickor nr 89652.

1)

Justertapp nr 87913 har i tidigare utförande ett spår för fjäder nr 87922. Det nya utförandet saknar detta spår. Vid övergång från tidigare till senare utförande monteras ej fjäder nr 87922. Den nya låsfjädern nr 88755 eller 88756, för självjusteringens hävarm, tjänstgör i samband härmed även som tryckfjäder för den nya justertappen.

1)

Kan, om så önskas, ersättas av 1 st. hävarm nr 88831 och 1 st. låsbricka nr 88830.

2)

Kan, om så önskas, ersättas av 1 st. hävarm nr 88832 och 1 st. låsbricka nr 88830.

3)

I samband med bakaxel nr 88704, 88895 och 89650. För chassi nr se sid. 72 och 73.

4)

I samband med bakaxel nr 88999. För chassi nr se sid. 72.

1)

T.o.m. chassi nr 20004.

2)

Fr.o.m. chassi nr 20005, i samband med bakaxel nr 88704, 88895 och 655712. För chassi nr se sid. 72 och 73.

3)

Fr.o.m. chassi nr 20005, i samband med bakaxel nr 88999. För chassi nr se sid. 72.

4)

I samband med bakaxel nr 89650 och 655713. För chassi nr se sid. 73.

5)

I samband med bakaxel nr 86583. För chassi nr se sid. 72.

6)

I samband med bakaxel nr 88704, 88895, 88999 och 655712. För chassi nr se sid. 72 och 73.

x)

Beställes efter behov.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Slik leser du numrene

• 87892 — Volvos originale artikkelnummer
• 1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
