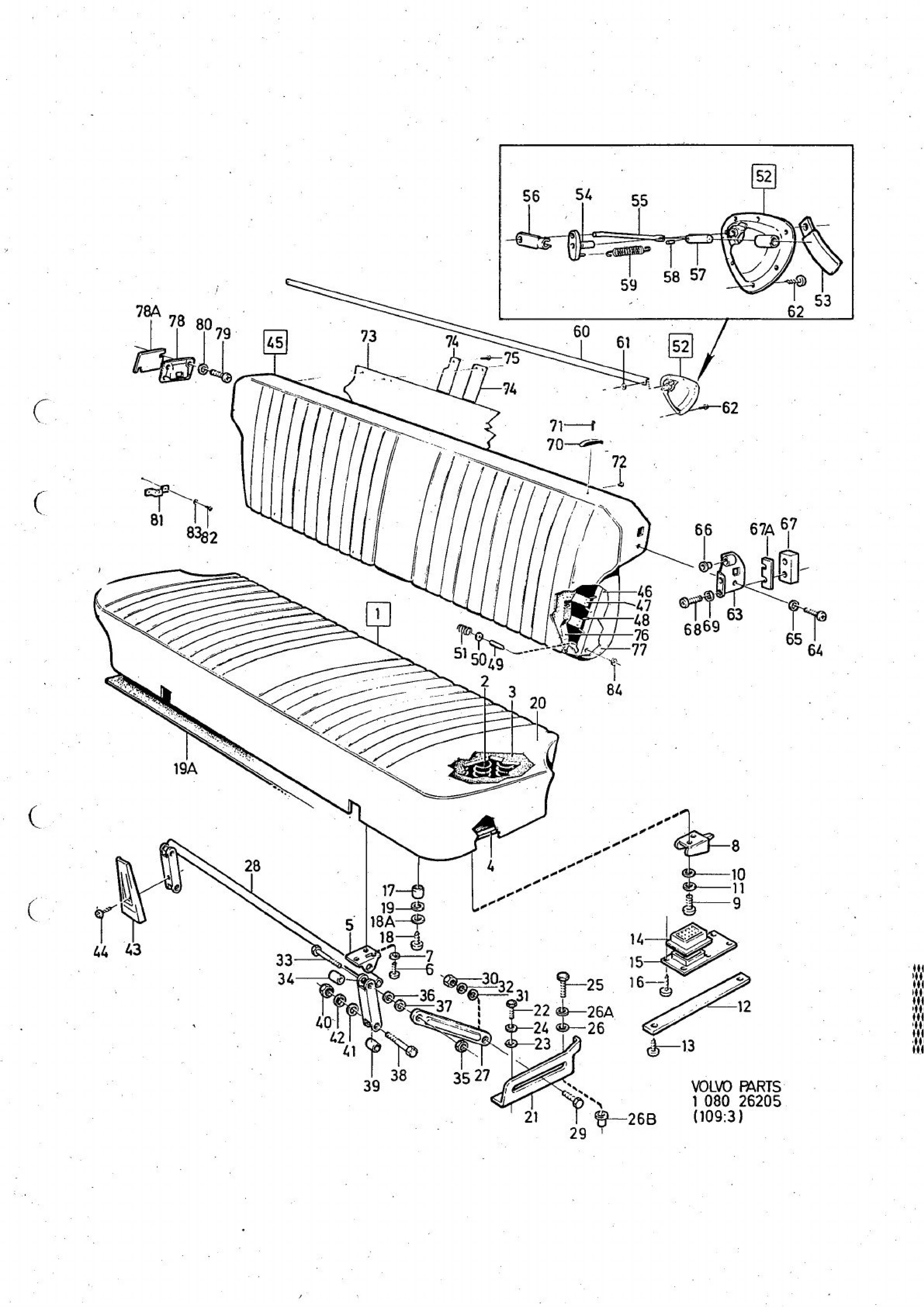

Rear seat
Karosseri og innredning · Volvo 140-serien 1972 · Rear seat · 8 · side 388, 392
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
109 deler · – i sortiment
1 Seat— selges ikke separat
2
677859
Housing A
677859
Inngår i: Dyna
Antall per bil: 1
2-2
1204605
Housing B
1204605
Inngår i: Dyna
Antall per bil: 1
3
674685
Upholstery A
674685
Inngår i: Dyna
Antall per bil: 1
4 Frame— selges ikke separat
5
677876
Hinge half
677876
Inngår i: Ram
Antall per bil: 2
6
950047
Screw A
950047
Inngår i: Ram
Antall per bil: 6
7
941906
Resilient washer A
941906
Inngår i: Ram
Antall per bil: 6
8
677801
Bracket A
677801
Inngår i: Ram
Antall per bil: 2
9
950049
Scre B
950049
Inngår i: Ram
Antall per bil: 4
10
955893
Washer A
955893
Inngår i: Ram
Antall per bil: 4
11
941906
Resilient washer A
941906
Inngår i: Ram
Antall per bil: 4
12
672115
Protector plate A
672115
Inngår i: Ram
Antall per bil: 2
13
955161
Screw C
955161
Inngår i: Ram
Antall per bil: 4
14
679489
Casing
679489
Inngår i: Ram
Antall per bil: 2
15
677863
Protector plate B
677863
Inngår i: Ram
Antall per bil: 2
16
955174
Screw D
955174
Inngår i: Ram
Antall per bil: 8
16-2
955176
Screw E
955176
Inngår i: Ram
Antall per bil: 4
17
679873
Rubber cushion
679873
Inngår i: Ram
Antall per bil: 2
18
955141
Screw F
955141
Inngår i: Ram
Antall per bil: 2
18a
941907
Resilient washer B
941907
Inngår i: Ram
Antall per bil: 2
19
955892
Washer B
955892
Inngår i: Ram
Antall per bil: 2
19a
692289
Mat A
692289
Inngår i: Dyna
Antall per bil: 1
19a-2
694674
Mat B
694674
Inngår i: Dyna
Antall per bil: 1
19a-3
697267
Mat C
697267
Inngår i: Dyna
Antall per bil: 1
19a-4
697268
Mat D
697268
Inngår i: Dyna
Antall per bil: 1
19a-5
697575
Mat E
697575
Inngår i: Dyna
Antall per bil: 1
19a-6
697269
Mat F
697269
Inngår i: Dyna
Antall per bil: 1
19a-7
697576
Mat G
697576
Inngår i: Dyna
Antall per bil: 1
19a-8
697270
Mat H
697270
Inngår i: Dyna
Antall per bil: 1
19a-9
697577
Mat I
697577
Inngår i: Dyna
Antall per bil: 1
20 Cover
Merknad: SE INNERKLÄDSEL SEE UPHOLSTERY
21
677873
Guide, L.
677873
Antall per bil: 1
21-2
677874
Guide, R.
677874
Antall per bil: 1
22
955223
Screw G
955223
Antall per bil: 2
23
955894
Washer C
955894
Antall per bil: 2
24
941907
Resilient washer B
941907
Antall per bil: 2
25
955223
Screw G
955223
Antall per bil: 2
26
955893
Washer A
955893
Antall per bil: 2
26a
941907
Resilient washer B
941907
Antall per bil: 2
26b
942330
Rivet nut
942330
Antall per bil: 2
27
677877
Link arm A
677877
Antall per bil: 2
28
677884
Lever
677884
Antall per bil: 1
29
943099
Screw H
943099
Antall per bil: 2
30
955825
Nut
955825
Antall per bil: 2
31
955893
Washer A
955893
Antall per bil: 2
32
941906
Resilient washer A
941906
Antall per bil: 2
33
943278
Screw I
943278
Antall per bil: 2
34 Spacer tube— selges ikke separat
Passer: Tidlig utførelse
35
955825
Nut
955825
Antall per bil: 2
36
955893
Washer A
955893
Antall per bil: 2
37
941906
Resilient washer A
941906
Antall per bil: 2
38
940180
Screw J
940180
Antall per bil: 2
39 Spacer tube— selges ikke separat
Passer: Tidlig utførelse
40
955825
Nut
955825
Antall per bil: 2
41
955893
Washer A
955893
Antall per bil: 2
42
941906
Resilient washer A
941906
Antall per bil: 2
43
679738
Cap
679738
Antall per bil: 2
44
955126
Screw K
955126
Antall per bil: 2
45
677975
Backrest
677975
Antall per bil: 1
46 Backrest plating— selges ikke separat
47 Rubber band— selges ikke separat
48
671114
Hook
671114
Inngår i: Rygg
Antall per bil: 8
49
669214
Hinge pin
669214
Inngår i: Rygg
Antall per bil: 1
50
951671
Circlip
951671
Inngår i: Rygg
Antall per bil: 1
51
669169
Fjær A
669169
Inngår i: Rygg
Antall per bil: 1
52
677994
Handle with casing, L.
677994
Inngår i: Rygg
Antall per bil: 1
52-2
677995
Handle with casing, R.
677995
Inngår i: Rygg
Antall per bil: 1
53 Handle— selges ikke separat
54 Lock knob— selges ikke separat
55
678012
Push rod
678012
Inngår i: Handtag med kåpa, H.
Antall per bil: 2
56
677999
Clamp
677999
Inngår i: Handtag med kåpa, H.
Antall per bil: 2
57
678013
Piston
678013
Inngår i: Handtag med kåpa, H.
Antall per bil: 2
58
950500
Pin
950500
Inngår i: Handtag med kåpa, H.
Antall per bil: 2
59
678010
Fjær B
678010
Inngår i: Handtag med kåpa, H.
Antall per bil: 2
60
678009
Link arm B
678009
Inngår i: Rygg
Antall per bil: 1
61
191695
Circlip A
191695
Inngår i: Rygg
Antall per bil: 2
62
955174
Screw D
955174
Inngår i: Rygg
Antall per bil: 14
63
678129
Striker plate, L. A
678129
Inngår i: Rygg
Antall per bil: 1
63-2
680056
Striker plate, L. B
680056
Inngår i: Rygg
Antall per bil: 1
63-3
678130
Striker plate, R. A
678130
Inngår i: Rygg
Antall per bil: 1
63-4
680057
Striker plate, R. B
680057
Inngår i: Rygg
Antall per bil: 1
64
950058
Screw L
950058
Inngår i: Rygg
Antall per bil: 4
65
941907
Resilient washer B
941907
Inngår i: Rygg
Antall per bil: 4
66
677803
Guide sleeve
677803
Inngår i: Rygg
Antall per bil: 2
67
678131
Damper
678131
Inngår i: Rygg
Antall per bil: 2
67a
684306
Shim
684306
Antall per bil: ERF
68
950020
Screw M
950020
Antall per bil: 4
69
941905
Resilient washer C
941905
Antall per bil: 4
70
681315
Sliding block
681315
Antall per bil: 2
71
955176
Screw E
955176
Antall per bil: 2
72
666629
Plug
666629
Antall per bil: 1
73
1211350
Floor plate
1211350
Antall per bil: 1
74
686901
Wooden strip
686901
Antall per bil: 6
75
955157
Screw N
955157
Antall per bil: 32
76
685503
Upholstery B
685503
Antall per bil: 1
76-2
674768
Upholstery C
674768
Antall per bil: 1
77 Cover
Merknad: SE INNERKLÄDSEL SEE UPHOLSTERY
78
678014
Catch housing, L. A
678014
Antall per bil: 1
78-2
680052
Catch housing, L. B
680052
Antall per bil: 1
78-3
678015
Catch housing, R. A
678015
Antall per bil: 1
78-4
680053
Catch housing, R. B
680053
Antall per bil: 1
78a
686958
Spacer
686958
Antall per bil: 1
79
950058
Screw L
950058
Antall per bil: 4
80
941907
Resilient washer B
941907
Antall per bil: 4
81
677799
Bracket B
677799
Antall per bil: 2
82
955522
Screw O
955522
Antall per bil: 4
83
955949
Lock washer B
955949
Antall per bil: 4
84
678197
Spacer
678197
Antall per bil: 3
- 37 Alt. 1. För framstol med resårband i ryggramen. Alt. 1.
- 38 Alt. 2. För framstol med hel ryggstödsplatta. Alt. 2.
- 26 142 CH -35088. 144 CH -75260. 145 CH -3685.
- 27 142 CH 35089-. 144 CH 75261-. 145 CH 3686-.
Fra Volvos originalkatalog
- Katalog
- 140-serien 1972
- Modeller
- 145 (herrgårdsvagn) HV
- Gruppe · side
- Gruppe 8 · Katalogside 388, 392
Fotnoter
- 37)
- Alt. 1. För framstol med resårband i ryggramen. Alt. 1.
- 38)
- Alt. 2. För framstol med hel ryggstödsplatta. Alt. 2.
- 26)
- 142 (2-dörrars), til og med chassis nr 35088 · 144 (4-dörrars), til og med chassis nr 75260 · 145 (herrgårdsvagn), til og med chassis nr 3685
- 27)
- 142 (2-dörrars), fra chassis nr 35089 · 144 (4-dörrars), fra chassis nr 75261 · 145 (herrgårdsvagn), fra chassis nr 3686
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- TID UTF
- tidlig utførelse
- L
- liter
Slik leser du numrene
- 677859 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
