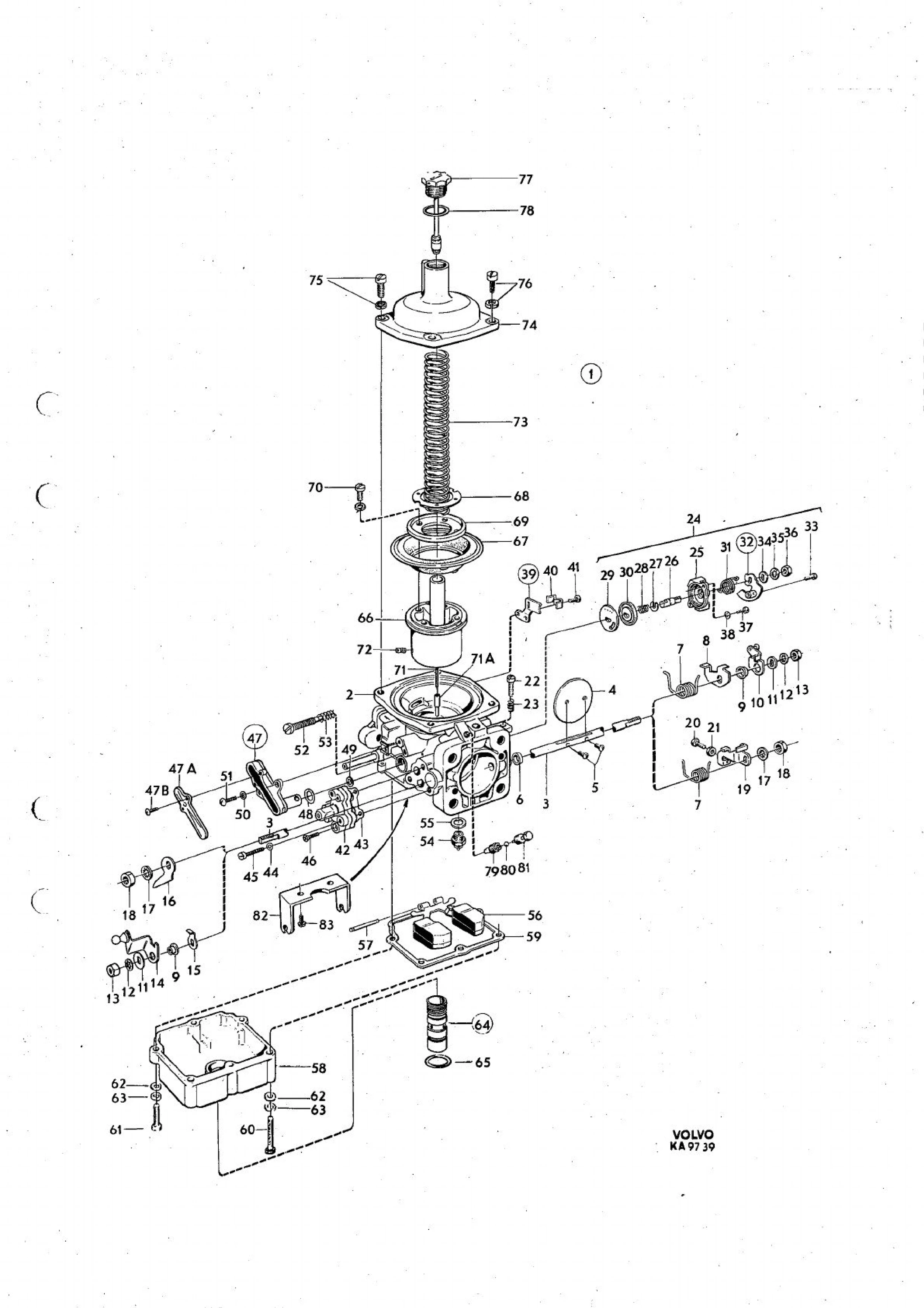

Carburetter

Motor · Volvo 140-serien 1972 · Carburetter

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

63 deler · – i sortiment

237348

Carburetter, forward A

237348

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 - · Carburetter, rear 237438 -

2 Housing— selges ikke separat

237359

Spindle A

237359inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 1 · Carburetter, rear 237438 -

3-2

237360

Spindle B

237360inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237272

Flap

237272inngår i reparasjonssett

Inngår i: Spjällaxel

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

71693

Screw A

71693inngår i reparasjonssett

Inngår i: Spjällaxel

Antall per enhet: Carburetter, forward 237348 2 · Carburetter, rear 237349 2 · Carburetter, forward 237437 2 · Carburetter, rear 237438 2

237416

Seal

237416

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237368

Return fjær A

237368

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237361

Lever A

237361

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 1 · Carburetter, rear 237438 -

237308

Foring

237308

Inngår i: Hävarm

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237363

Lever B

237363

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 1 · Carburetter, rear 237438 -

237366

Washer A

237366inngår i reparasjonssettInngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

955949

Lock washer A

955949inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237271

Nut A

237271

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237365

Lever C

237365

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237364

Lever D

237364

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237370

Lever E

237370

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 1 · Carburetter, rear 237438 -

955949

Lock washer A

955949

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237271

Nut A

237271

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237362

Lever F

237362

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237287

Adjuster screw A

237287

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

955844

Nut B

955844

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237286

Set screw

237286

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237469

Fjær A

237469

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237420

Cold starter

237420

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237371

Cover A

237371

Inngår i: Kallstart

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

26 Shaft— selges ikke separat

237278

Lock washer B

237278inngår i reparasjonssett

Inngår i: Kallstart

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237277

Fjær B

237277

Inngår i: Kallstart

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

29 Washer— selges ikke separat

30 Cover— selges ikke separat

237281

Return fjær B

237281

Inngår i: Kallstart

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237373

Lever G

237373

Inngår i: Kallstart

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237280

Screw B

237280

Inngår i: Hävarm

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237309

Washer B

237309inngår i reparasjonssettInngår i sett

Inngår i: Kallstart

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

940155

Lock washer C

940155inngår i reparasjonssett

Inngår i: Kallstart

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

190481

Nut C

190481

Inngår i: Kallstart

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237282

Screw C

237282

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 2 · Carburetter, forward 237437 - · Carburetter, rear 237438 2

237394

Lock washer D

237394inngår i reparasjonssettInngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 2 · Carburetter, forward 237437 - · Carburetter, rear 237438 2

237283

Retainer

237283

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

1211599

Lock fjær

1211599

Inngår i: Hållare

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237285

Screw D

237285

Inngår i: Hållare

Antall per enhet: Carburetter, forward 237348 - · Carburetter, rear 237349 1 · Carburetter, forward 237437 - · Carburetter, rear 237438 1

237374

Air valve

237374

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 1 · Carburetter, rear 237438 -

237375

Packing

237375inngår i reparasjonssettInngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 1 · Carburetter, rear 237438 -

955917

Fjær washer

955917inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 2 · Carburetter, rear 237349 - · Carburetter, forward 237437 2 · Carburetter, rear 237438 -

237472

Screw E

237472

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 2 · Carburetter, rear 237349 - · Carburetter, forward 237437 2 · Carburetter, rear 237438 -

237376

Screw F

237376

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 1 · Carburetter, rear 237438 -

237474

Temperature compensator

237474

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

47a

237573

Cover B

237573

Inngår i: Temperaturkompensator

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 - · Carburetter, forward 237437 1 · Carburetter, rear 237438 -

47b

237574

Screw G

237574

Inngår i: Temperaturkompensator

Antall per enhet: Carburetter, forward 237348 2 · Carburetter, rear 237349 2 · Carburetter, forward 237437 2 · Carburetter, rear 237438 2

237378

Rubber ring

237378inngår i reparasjonssettInngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237379

Rubber washer

237379inngår i reparasjonssettInngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

955946

Lock washer E

955946inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 2 · Carburetter, rear 237349 2 · Carburetter, forward 237437 2 · Carburetter, rear 237438 2

71717

Screw H

71717

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 2 · Carburetter, rear 237349 2 · Carburetter, forward 237437 2 · Carburetter, rear 237438 2

237380

Adjuster skruv B

237380

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237381

Fjær C

237381

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237567

Needle valve

237567

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237311

Washer C

237311inngår i reparasjonssettInngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237292

Float

237292

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

237293

Shaft

237293

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1 · Carburetter, forward 237437 1 · Carburetter, rear 237438 1

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 2c
Antallkolonner: A = 237348 · B = 237349 · C = 237437 · D = 237438

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

S: inngår i reparasjonssett

Slik leser du numrene

237348 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
