22 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

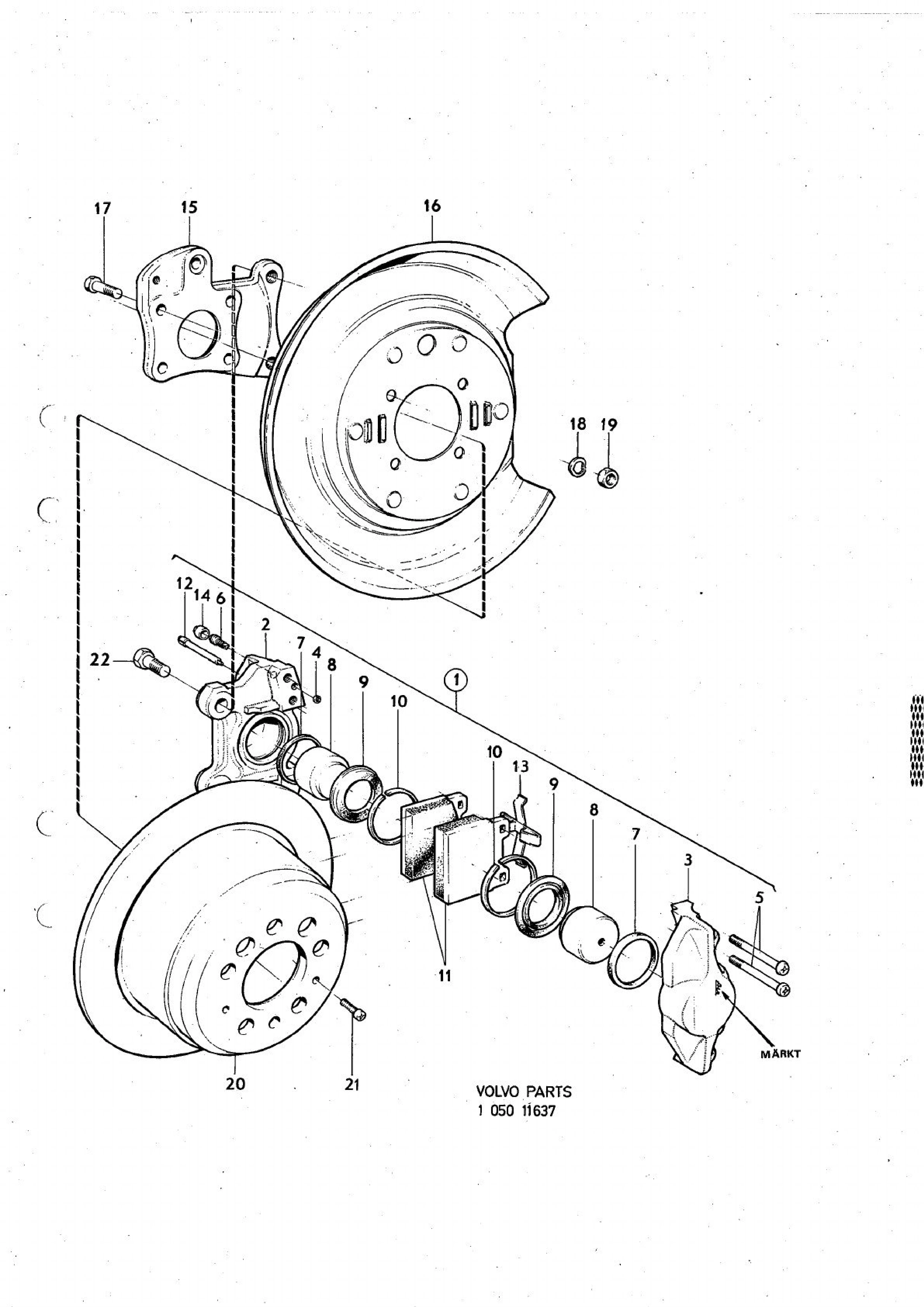

Bakhjulsbroms, ATE Volvo 140 (B20)

Bremser · Volvo 140-serien 1973 · Rear wheel brakes, ATE · 5 · side 10

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Volvo 140 164 bakbroms 1974 ate

27 deler · – i sortiment

1206494

Rear wheel brake, L

1206494

Antall per enhet: 1212 070 1 · 1212 071 - · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 -

1-2

1206495

Rear wheel brake, R

1206495

Antall per enhet: 1212 070 - · 1212 071 1 · Rear wheel brake, L 1206494 - · Rear wheel brake, R 1206495 1

2 Caliper, inner

3 Caliper, outer

Merknad: MÄRKT ATE

4 Rubber ring

5 Screw

686234

Air venting screw

686234

Inngår i: Bakhjulsbroms, H

Antall per enhet: 1212 070 1 · 1212 071 1 · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 1

7 Seal ring— inngår i reparasjonssett

688739

Piston

688739

Inngår i: Bakhjulsbroms, H

Antall per enhet: 1212 070 2 · 1212 071 2 · Rear wheel brake, L 1206494 2 · Rear wheel brake, R 1206495 2

9 Rubber seal

10 Tensioner ring

272675

Brake pad kit

272675

Inngår i: Bakhjulsbroms, H

Antall per enhet: 1212 070 1 · 1212 071 1 · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 1

11 Brake pad

686236

686236inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per enhet: 1212 070 2 · 1212 071 2 · Rear wheel brake, L 1206494 2 · Rear wheel brake, R 1206495 2

686235

Tensioner fjær

686235inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per enhet: 1212 070 1 · 1212 071 1 · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 1

656456

Rubber cap

656456inngår i reparasjonssett

Antall per enhet: 1212 070 1 · 1212 071 1 · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 1

15 Bracket

Merknad: Se gruppe 4 (Koppling,kopplingsmanövrering) · Växellåda, BW35 · Växellåda, BW35 Hus med planetväxel Manövercylinder, främre · Växellåda, M40, M41 / Upphängning / Hastighetsmätardrev · Växellåda BW35 · Bakaxel Anti-spinn · Oljekylning, BW35 · Bakaxel, alt. Upphängning · Växellåda BW35 · Växellåda, BW35 Kontrollsystem · Växellåda, BW35 Hus med planetväxel · Växellådslock M40, M41 · Växellåda M41 · Bakaxel, alt. Upphängning · Bakaxel · Kardanaxel, stödlager · Växellåda BW35 · Kardanaxel · Kardanaxlar · Växellåda M40, M41 · Koppling,kopplingsmanövrering · Växellåda, BW35 Hus med planetväxel Manövercylinder, bakre

687368

Backing plate, L

687368

Antall per enhet: 1212 070 1 · 1212 071 - · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 -

16-2

687379

Backing plate, R

687379

Antall per enhet: 1212 070 - · 1212 071 1 · Rear wheel brake, L 1206494 - · Rear wheel brake, R 1206495 1

17 Screw

18 Resilient washer

19 Nut

Merknad: Se gruppe 4 (Bakaxel, alt. Upphängning)

950378
Mutter
950378 · Bakaxel, alt. Upphängning · Posisjonsnummer 19

676812

Brake disc

676812

Antall per enhet: 1212 070 1 · 1212 071 1 · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 1

940045

Screw A

940045

Antall per enhet: 1212 070 2 · 1212 071 2 · Rear wheel brake, L 1206494 2 · Rear wheel brake, R 1206495 2

943507

Screw B

943507

Antall per enhet: 1212 070 2 · 1212 071 2 · Rear wheel brake, L 1206494 2 · Rear wheel brake, R 1206495 2

22-2

272527

Repair kit

272527

Antall per enhet: 1212 070 1 · 1212 071 1 · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 1

22-3

272642

Kit of mounting parts for brake pad

272642

Antall per enhet: 1212 070 1 · 1212 071 1 · Rear wheel brake, L 1206494 1 · Rear wheel brake, R 1206495 1

Fra Volvos originalkatalog

Katalog: 140-serien 1973
Modeller: 140 - series 1973 -
Gruppe · side: Gruppe 5 · Katalogside 10
Antallkolonner: A = 1212 070 · B = 1212 071 · C = 1206 494 · D = 1206 495

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

142: 142 (2-dörrars)
144: 144 (4-dörrars)
145: 145 (herrgårdsvagn)
EXCL: eksklusive
USA: USA-utførelse
CAN: Canada-utførelse
S: inngår i reparasjonssett

Slik leser du numrene

1206494 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
