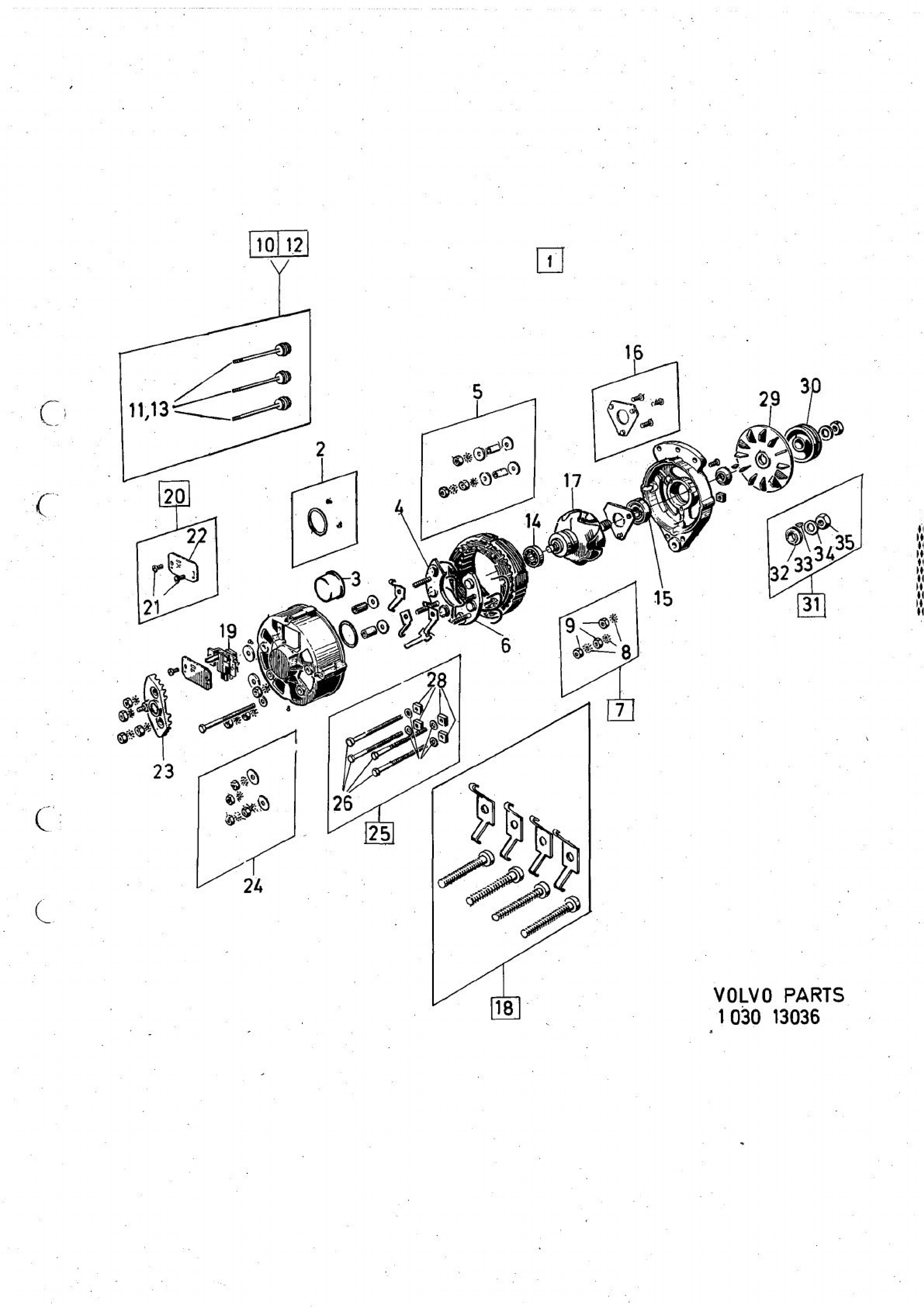

Alternator
Elsystem · Volvo 140-serien 1973 · Alternator · 3 · side 26
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 140-serien 1972 · 164
48 deler · – i sortiment
1
462892
Alternator A
462892
Antall per enhet: Alternator 462892 1 · Alternator 462893 -
1-2
462893
Alternator B
462893
Antall per enhet: Alternator 462892 - · Alternator 462893 1
2
1207426
Repair kit A
1207426
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
3 Rubber casing— selges ikke separat
4
1207436
Retainer, + diode
1207436
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
5
1207437
Repair kit B
1207437
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
6
1207430
Retainer, -diode
1207430
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
7
273513
Repair kit C
273513
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
8 Lock washer— inngår i reparasjonssett
8a
241305
Kopplingsarm
241305
Inngår i: Växelströmsgenerator
9 Nut— inngår i reparasjonssett
10
273506
Repair kit D
273506
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
11 + diode— inngår i reparasjonssett
12
273507
Repair kit E
273507
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
13 -diode— inngår i reparasjonssett
14
181797
Bearing, rear
181797
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
15
181800
Bearing, forward
181800
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
16
419508
Repair kit F
419508
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
17
362236
Rotor A
362236
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 -
17-2
461226
Rotor B
461226
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 - · Alternator 462893 1
18
1207427
Repair kit G
1207427
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
19
460133
Retainer A
460133
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
20
273508
Repair kit H
273508
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
21 Cover— inngår i reparasjonssett
22 Screw— inngår i reparasjonssett
23
1234519
Retainer B
1234519
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
24
1207425
Repair kit I
1207425
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
25
419515
Repair kit J
419515
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 -
25-2
3277463
Repair kit K
3277463
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 - · Alternator 462893 1
26 Screw— inngår i reparasjonssett
27 Washer— inngår i reparasjonssett
28 Nut— inngår i reparasjonssett
29
419513
Fan A
419513
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 -
29-2
460135
Fan B
460135
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 - · Alternator 462893 1
30
1207431
Pulley
1207431
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
31
419514
Repair kit L
419514
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 462892 1 · Alternator 462893 1
32 Spacer ring— inngår i reparasjonssett
33 Key— inngår i reparasjonssett
34 Washer— inngår i reparasjonssett
35 Nut— inngår i reparasjonssett
36
240606
Fixerbricka.
240606
Inngår i: Rep.sats
37
240613
Skyddskåpa
240613
Inngår i: Växelströmsgenerator
38
240614
Skruv A
240614
Inngår i: Växelströmsgenerator
39
240623
Bricka
240623
Inngår i: Växelströmsgenerator
40
14114
Manövermagnet
14114
Inngår i: Växelströmsgenerator
41
240499
Skruv B
240499
Inngår i: Manövermagnet
42
240626
Underläggsplatta
240626
Inngår i: Manövermagnet
43
240627
Packning, tj. 0,5
240627
Inngår i: Manövermagnet
Fra Volvos originalkatalog
- Katalog
- 140-serien 1973
- Modeller
- 462892, 462893
- Gruppe · side
- Gruppe 3 · Katalogside 26
- Antallkolonner
- A = 462 892 · B = 462 893
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- S
- inngår i reparasjonssett
Slik leser du numrene
- 462892 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
