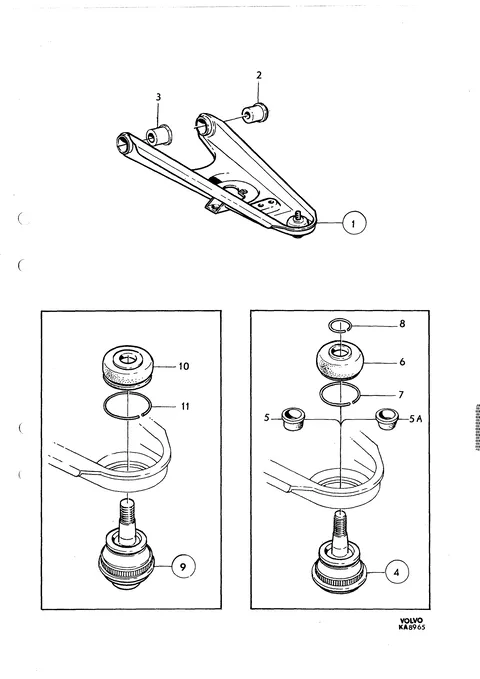

Länkarm · 446Volvo 164 · side 28Vis sprengskisse

Länkarm · 448Volvo 164 · side 30Vis sprengskisse

RattVolvo 164 · side 32Vis sprengskisse

Alle sprengskisser

60 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

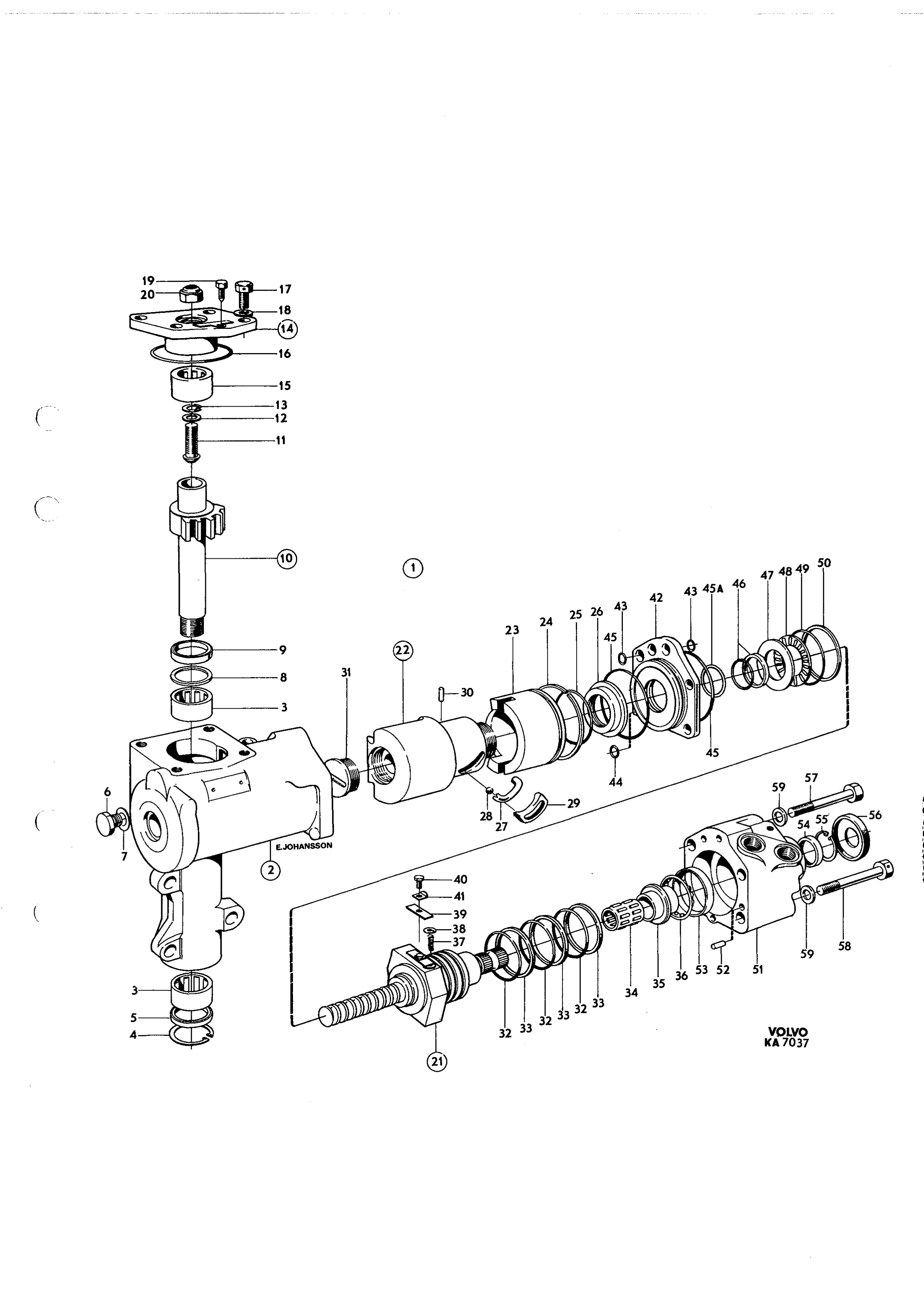

Styrväxel,ms Volvo 164 (B30)

Hjuloppheng, styring · Volvo 164 · Steering box,ms · 6 · side 16-18

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

97 deler · – i sortiment

679687

Steering box A

679687

Antall per bil: 679/687 1

681345

Housing A

681345

Inngår i: Styrväxel

Antall per bil: 679/687 1 · 1206/052 1

2-2

681987

Housing B

681987

Inngår i: Styrväxel

Antall per bil: 681/452 1 · 1206/054 1

682374

Needle bearing A

682374

Inngår i: Hus

Antall per bil: 4

914523

Circlip A

914523

Inngår i: Hus

Antall per bil: 1

681346

Seal ring A

681346inngår i reparasjonssett

Inngår i: Hus

Antall per bil: 1

352611

Plug A

352611

Inngår i: Styrväxel

Antall per bil: 1

18839

Packing A

18839

Inngår i: Styrväxel

Antall per bil: 1

681347

Washer A

681347

Inngår i: Styrväxel

Antall per bil: 1

681348

Seal ring B

681348inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 1

681384

Lever shaft A

681384

Inngår i: Styrväxel

Antall per bil: 679/687 1 · 1206/052 1

10-2

681989

Lever shaft B

681989

Inngår i: Styrväxel

Antall per bil: 681/452 1 · 1206/054 1

681385

Adjuster screw

681385

Inngår i: Utgående axel

Antall per bil: 1

12 Adjuster washer,alt

12-2

659331

Th 2.15

659331

Inngår i: Justerbricka,alt

659225

Circlip B

659225

Inngår i: Utgående axel

Antall per bil: 1

681349

Cover A

681349

Inngår i: Styrväxel

Antall per bil: 1

682374

Needle bearing A

682374

Inngår i: Lock

Antall per bil: 1

681350

Rubber ring A

681350inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 1

681351

Bolt (without seal hole) A

681351

Inngår i: Styrväxel

Antall per bil: 2

17-2

681352

Bolt (with seal hole) A

681352

Inngår i: Styrväxel

Antall per bil: 2

955894

Washer B

955894

Inngår i: Styrväxel

Antall per bil: 4

681353

Air-venting screw

681353

Inngår i: Styrväxel

Antall per bil: 1

946520

Nut

946520

Inngår i: Styrväxel

Antall per bil: 679/687 1 · 1206/052 1 · 1206/054 1

1206053

Worm mask A

1206053

Inngår i: Styrväxel

Antall per bil: 679/687 1 · 1206/052 1

21-2

1206055

Worm mask B

1206055

Inngår i: Styrväxel

Antall per bil: 681/452 1 · 1206/054 1

22 Piston— selges ikke separat

681366

Sleeve

681366

Inngår i: Kolv

Antall per bil: 1

681367

Piston ring

681367inngår i reparasjonssett

Inngår i: Kolv

Antall per bil: 1

681368

Rubber ring B

681368inngår i reparasjonssett

Inngår i: Kolv

Antall per bil: 1

681369

Ring

681369

Inngår i: Kolv

Antall per bil: 679/687 1 · 1206/052 1 · 1206/054 1

681370

Ball tube half A

681370

Inngår i: Kolv

Antall per bil: 679/687 2 · 1206/052 2

27-2

673877

Ball tube half B

673877

Inngår i: Kolv

Antall per bil: 681/452 2 · 1206/054 2

28 Ball kit,alt

28-2

681371

D 6.989

681371

Inngår i: Kulsats,alt

681378

Gasket B

681378inngår i reparasjonssett

Inngår i: Kolv

Antall per bil: 679/687 1 · 1206/052 1

29-2

673879

Gasket C

673879inngår i reparasjonssett

Inngår i: Kolv

Antall per bil: 681/452 1 · 1206/054 1

681376

Pin A

681376

Inngår i: Kolv

Antall per bil: 1

673878

Plug B

673878

Inngår i: Kolv

Antall per bil: 1

681383

Rubber ring C

681383inngår i reparasjonssett

Inngår i: Snäckskruv

Antall per bil: 3

681380

Packing D

681380inngår i reparasjonssett

Inngår i: Snäckskruv

Antall per bil: 3

681355

Needle bearing,alt A

681355

Inngår i: Snäckskruv

Antall per bil: 1

681359

Bearing cage,alt A

681359

Inngår i: Snäckskruv

Antall per bil: 1

35-2

681360

Bearing cage,alt B

681360

Inngår i: Snäckskruv

Antall per bil: 1

681364

Ball retainer

681364

Inngår i: Snäckskruv

Antall per bil: 1

1207353

Fjær

1207353

Inngår i: Snäckskruv

Antall per bil: 2

681361

Washer C

681361

Inngår i: Snäckskruv

Antall per bil: 2

673875

Retainer

673875

Inngår i: Snäckskruv

Antall per bil: 1

955245

Screw

955245

Inngår i: Snäckskruv

Antall per bil: 1

681363

Lock washer

681363

Inngår i: Snäckskruv

Antall per bil: 1

681393

Cover B

681393

Inngår i: Styrväxel

Antall per bil: 1

681394

Rubber ring D

681394inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 4

681395

Rubber ring E

681395inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 2

681396

Rubber ring F

681396inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 2

45a

681854

Shim,tj 0.15

681854

Inngår i: Styrväxel

Antall per bil: ERF

681397

Packing E

681397inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 1

47 Bearing washer,alt

47-2

681398

Th 1.9

681398

Inngår i: Lagerbricka,alt

183353

Needle bearing B

183353

Inngår i: Styrväxel

Antall per bil: 1

681404

Rubber ring G

681404inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 1

50 Packing,alt

50-2

681406

Th 1.7

681406inngår i reparasjonssett

Inngår i: Packning,alt

50-3

681407

Th 1.8

681407inngår i reparasjonssett

Inngår i: Packning,alt

681387

Valve housing A

681387

Inngår i: Styrväxel

Antall per bil: 679/687 1 · 1206/052 1

51-2

681990

Valve housing B

681990

Inngår i: Styrväxel

Antall per bil: 681/452 1 · 1206/054 1

681883

Pin B

681883

Inngår i: Styrväxel

Antall per bil: 1

681389

Bearing race

681389

Inngår i: Styrväxel

Antall per bil: 1

681388

Seal ring C

681388inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 1

914516

Circlip C

914516

Inngår i: Styrväxel

Antall per bil: 1

673884

Rubber cap

673884inngår i reparasjonssett

Inngår i: Styrväxel

Antall per bil: 1

681390

Screw (without seal hole ...) B

681390

Inngår i: Styrväxel

Antall per bil: 2

681391

Screw (with hole) B

681391

Inngår i: Styrväxel

Antall per bil: 2

955894

Washer B

955894

Antall per bil: 4

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 6 · Katalogside 16-18

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

VST: vänsterstyrd
HST: högerstyrd
S: inngår i reparasjonssett

Slik leser du numrene

679687 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
