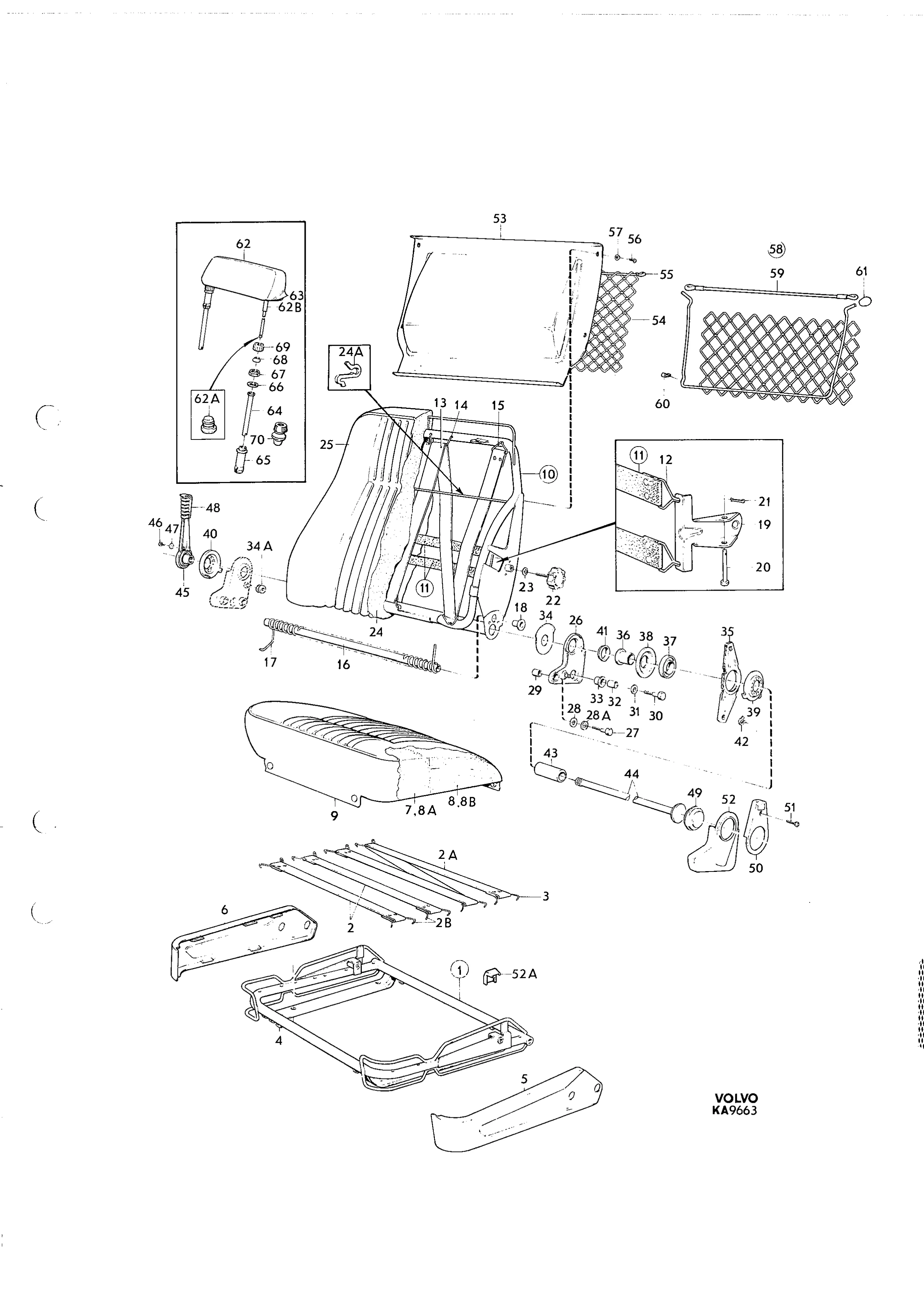

Framstolar CH -52789 Volvo 164 (B30)
Karosseri og innredning · Volvo 164 · Front seats CH -52789 · 8 · side 216
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
111 deler · – i sortiment
1
12221114
Seat frame
12221114
Antall per bil: 2
1-2
677656
Rubber strap A
677656
Inngår i: Sitsram
Antall per bil: 2
1-3
671226
Catch A
671226
Inngår i: Sitsram
Antall per bil: 12
2
686368
Rubber strap B
686368
Inngår i: Sitsram
Antall per bil: 4
2A
686369
Resårband C
686369
Inngår i: Sitsram
Antall per bil: 2
2B
671114
Hake B
671114
Inngår i: Resårband
Antall per bil: 12
3
678796
Catch C
678796
Inngår i: Sitsram
Antall per bil: 4
4
94942
Anchorage
94942
Inngår i: Sitsram
Antall per bil: 12
5
682319
Panel, L
682319
Antall per bil: 2
6
682320
Panel, R
682320
Antall per bil: 2
7
693101
Upholstery, cloth-covered seat A
693101
Antall per bil: 2
8
692533
Upholstery, cloth-covered seat B
692533
Antall per bil: 2
8-2
693505
Upholstery, cloth-covered seat C
693505
Antall per bil: 2
8A
693101
Stoppning, läderklädd dyna A
693101
Antall per bil: 2
8B
692839
Stoppning, läderklädd dyna B
692839
Antall per bil: 2
9 Cover
Merknad: SE INNERKLÄDSEL SEE UPHOLSTERY
10
681234
Squab frame, L
681234
Antall per bil: 1
10-2
681235
Squab frame, R
681235
Antall per bil: 1
10-3
685448
Squab frame
685448
Antall per bil: 2
11
679686
Strap
679686
Inngår i: Ryggram
Antall per bil: 4
12
678767
Catch D
678767
Inngår i: Band
Antall per bil: 8
13 Rubber strap— selges ikke separat
14
669933
Catch E
669933
Inngår i: Ryggram
Antall per bil: 6
15
678767
Catch D
678767
Inngår i: Ryggram
Antall per bil
- CH -486244
- CH 48625-10
16
678261
Shaft
678261
Inngår i: Ryggram
Antall per bil: 2
17
681530
Fjær
681530
Inngår i: Ryggram
Antall per bil: 2
17 Springs— selges ikke separat
Passer: Fra chassis nr 48625
18
678707
Sleeve A
678707
Inngår i: Ryggram
Antall per bil: 4
19
679685
Brace
679685
Inngår i: Ryggram
Antall per bil: 2
20
952715
Bolt
952715
Inngår i: Ryggram
Antall per bil: 2
21
907824
Split pin
907824
Inngår i: Ryggram
Antall per bil: 2
22
678222
Knob
678222
Antall per bil: 2
23
678218
Washer A
678218
Antall per bil: 2
24
692425
Upholstery, cloth-covered seat D
692425
Antall per bil: 2
24 Upholstery, cloth-covered seat— selges ikke separat
Passer: Fra chassis nr 48625
Merknad: ALT 1 · Alt. nr 1210929
24-3
692846
Upholstery, hide-covered seat C
692846
Antall per bil: 2
24-4
1210928
Upholstery, hide-covered seat D
1210928
Antall per bil: 2
24A
671328
Klammer
671328
Antall per bil: 6
25 Cover
Merknad: SE INNERKLÄDSEL SEE UPHOLSTERY
26
677788
Fitting, L A
677788
Antall per bil: 2
26-2
685584
Fitting, L B
685584
Antall per bil: 2
26-3
685434
Fitting, R
685434
Antall per bil: 2
27
955535
Screw A
955535
Antall per bil: 4
28
940097
Washer B
940097
Antall per bil: 4
28A
955950
Låsbricka A
955950
Antall per bil: 4
29
677778
Spacer tube A
677778
Antall per bil: 4
30
942519
Screw B
942519
Antall per bil: 4
30-2
955535
Screw A
955535
Antall per bil: 4
31
955950
Lock washer A
955950
Antall per bil: 4
32
677757
Spacer tube B
677757
Antall per bil: 4
33
677772
Foring A
677772
Antall per bil: 4
34
677761
Washer C
677761
Antall per bil: 4
34A
681524
Rulle
681524
Antall per bil: 2
35
677769
Friction disc
677769
Antall per bil: 8
36
677776
Spacer tube C
677776
Antall per bil: 4
37
677763
Guide A
677763
Antall per bil: 4
37-2
688823
Guide B
688823
Antall per bil: 4
38
688830
Thrust washer A
688830
Antall per bil: 4
39
688833
Thrust washer B
688833
Antall per bil: 2
40
680982
Thrust washer, L A
680982
Antall per bil: 1
40-2
685407
Thrust washer, L B
685407
Antall per bil: 1
40-3
688831
Thrust washer, L C
688831
Antall per bil: 1
40-4
680983
Thrust washer, R A
680983
Antall per bil: 1
40-5
688832
Thrust washer, R B
688832
Antall per bil: 1
41
678371
Foring B
678371
Antall per bil: 4
42
951670
Circlip
951670
Antall per bil: 4
43
679747
Guide sleeve A
679747
Antall per bil: 2
44
677755
Pull rod, L
677755
Antall per bil: 1
44-2
677756
Pull rod, R
677756
Antall per bil: 1
45
681082
Lever, L A
681082
Antall per bil: 1
45-2
687503
Lever, L B
687503
Antall per bil: 1
45-3
681083
Lever, R A
681083
Antall per bil: 1
45-4
687504
Lever, R B
687504
Antall per bil: 1
46
944301
Screw C
944301
Antall per bil: 2
47
955946
Lock washer B
955946
Antall per bil: 2
48
678716
Knob
678716
Antall per bil: 2
49
677771
Escutcheon washer
677771
Antall per bil: 2
50
677794
Guard, upper
677794
Antall per bil: 4
51
955156
Screw D
955156
Antall per bil: 4
52
677795
Guard, lower, L
677795
Antall per bil: 2
52-2
677818
Guard, lower, R
677818
Antall per bil: 2
52A
682322
Kåpa, V
682322
Antall per bil: 2
52A-2
682323
Kåpa, H
682323
Antall per bil: 2
53
681197
Pocket A
681197
Antall per bil: 2
53-2
681196
Pocket B
681196
Antall per bil: 2
53-3
681198
Pocket C
681198
Antall per bil: 2
53-4
684451
Pocket D
684451
Antall per bil: 2
53-5
684452
Pocket E
684452
Antall per bil: 2
53-6
684450
Pocket F
684450
Antall per bil: 2
53-7
684449
Pocket G
684449
Antall per bil: 2
54
681190
Net
681190
Inngår i: Ficka
Antall per bil: 2
55
681186
Elastic rope D
681186
Inngår i: Ficka
Antall per bil: 2
56
955154
Screw E
955154
Antall per bil: 8
57
959057
Washer D
959057
Antall per bil: 8
58
687679
Pocket H
687679
Antall per bil: 2
59
681186
Elastic rope D
681186
Inngår i: Ficka
Antall per bil: 2
60
687675
Clip
687675
Antall per bil: 6
61
687643
Foring C
687643
Antall per bil: 2
62
680126
Head restraint A
680126
Antall per bil: 2
62-2
1210882
Head restraint B
1210882
Antall per bil: 2
62A
673232
Hylsa B
673232
Inngår i: Nackskydd
Antall per bil: 4
62B
686363
Slang
686363
Inngår i: Nackskydd
Antall per bil: 320
63 Cover
Merknad: SE INNERKLÄDSEL SEE UPHOLSTERY
63 Head restraint lock unit— selges ikke separat
Passer: Til og med chassis nr 48624
64
672021
Guide sleeve B
672021
Inngår i: Låsning för nackskydd
Antall per bil: 4
65
672020
Guide sleeve C
672020
Inngår i: Låsning för nackskydd
Antall per bil: 4
66
672017
Washer E
672017
Inngår i: Låsning för nackskydd
Antall per bil: 4
67
672016
Nut
672016
Inngår i: Låsning för nackskydd
Antall per bil: 4
68
672018
Lock sleeve
672018
Inngår i: Låsning för nackskydd
Antall per bil: 4
69
672015
Cap nut
672015
Inngår i: Låsning för nackskydd
Antall per bil: 4
70
1221032
Head restraint lock unit
1221032
Antall per bil: 2
Fra Volvos originalkatalog
- Katalog
- 164
- Gruppe · side
- Gruppe 8 · Katalogside 216
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- TID UTF
- tidigare utförande
- SEN UTF
- senare utförande
Slik leser du numrene
- 12221114 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
