66 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

Tailgate components / lock units

KA 52533 · 41169

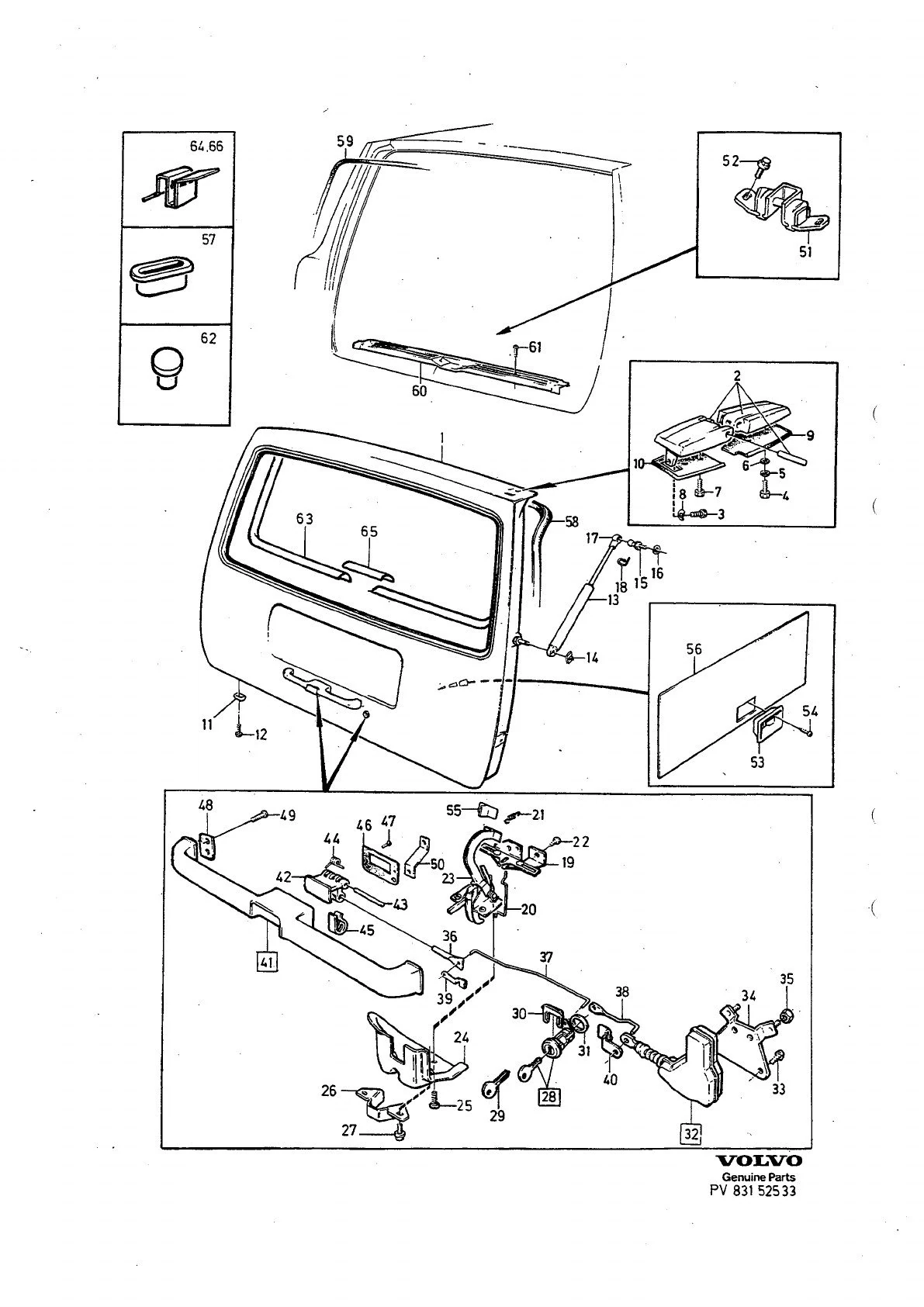

Dører og luker · Volvo 240 1988 · TAILGATE COMPONENTS / LOCK UNITS · 83 · side 837

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 / 260 1985–87

149 deler · – i sortiment

1 Tailgate

Merknad: Se gruppe 83, side 837 (DETALJER BAKLUCKA / LÄSSATSER)

1315446
Baklucka
1315446 · DETALJER BAKLUCKA / LÄSSATSER · Posisjonsnummer 1
1315912
Baklucka
1315912 · DETALJER BAKLUCKA / LÄSSATSER · Posisjonsnummer 5
1382367
Baklucka
1382367 · DETALJER BAKLUCKA / LÄSSATSER · Posisjonsnummer 5

1-2

1382338

Lock kit A

1382338

Antall per bil: 1

1-3

1382374

Lock kit B

1382374

Antall per bil: 1

1-4

3540633

Lock kit C

3540633

Antall per bil: 1

1 KN • Column lock

1 KN • Door cylinder, l.h.

1 KN • Door cylinder, r.h.

1 KN • Lock Boot lid

1 KN • Lock cylinder Glove compartment

1 KN • Pass key

1 KN • Key door and starting locks

1-12

1382339

Lock kit D

1382339

Antall per bil: 1

1-13

1382375

Lock kit E

1382375

Antall per bil: 1

1-14

3540634

Lock kit F

3540634

Antall per bil: 1

1 KN • Column lock

1 KN • Door cylinder, l.h.

1 KN • Door cylinder, r.h.

1 KN • Lock Boot lid

1 KN • Lock cylinder Glove compartment

1 KN • Pass key

1 KN • Key door and starting locks

1-22

1315446

Boot lid A

1315446

Antall per bil: 1

1315550

Hinge, l.h. A

1315550

Antall per bil: 1

2 KN • Column lock

2 KN • Key

2-9

1205814

IK • Screw A

1205814

Antall per bil: 2

2-10

1315452

Column lock ordered lock combination A

1315452

Antall per bil: 1

2-11

1382378

Column lock ordered lock combination B

1382378

Antall per bil: 1

2 KN • Column lock

2 KN • Key

2-15

1246471

Hinge, l.h. C

1246471

Antall per bil: 1

2-16

1246472

Hinge, r.h. C

1246472

Antall per bil: 1

956110

Screw B

956110

Antall per bil: 2

3 KN • Column lock

3 KN • Door cylinder, l.h.

3 KN • Door cylinder, r.h.

3 KN • Lock cylinder Tailgate

3 KN • Lock cylinder Glove compartment

3 KN • Pass key

3 KN • Key door and starting locks

3-12

967641

Flange screw A

967641

Antall per bil: 6

955295

Screw C

955295

Antall per bil: 4

4-2

945444

Flange screw B

945444

Antall per bil: 4

4-3

1382354

Lock kit L

1382354

Antall per bil: 1

4 KN • Door cylinder, l.h.

4-5

967641

Flange screw A

967641

Antall per bil: 4

976944

Washer A

976944

Antall per bil: 4

5-2

1315912

Tailgate B

1315912

Antall per bil: 1

5-3

1382367

Tailgate C

1382367

Antall per bil: 1

941744

Washer adjustment A

941744

Antall per bil: X

6 Lock cylinder

946440

Flange screw C

946440

Antall per bil: 2

7-2

1203558

Screw E

1203558

Antall per bil: 2

941907

Fjær washer

941907

Antall per bil: 2

8-2

955894

Washer B

955894

Antall per bil: 2

1315935

Base, l.h. A

1315935

Antall per bil: 1

9-2

1315936

Base, r.h. A

1315936

Antall per bil: 1

9-3

941907

Fjær washer

941907

Antall per bil: 2

1315933

Base, l.h. B

1315933

Antall per bil: 1

1203681

Guide A

1203681

Antall per bil: 2

11 Hinge

Merknad: Se gruppe 83, side 841 (DETALJER BAKLUCKA / LÄSSATSER)

969278

Six point socket screw A

969278

Antall per bil: 2

12-2

969683

Screw F

969683

Antall per bil: 2

1254916

Gas fjær

1254916

Antall per bil: 2

13-2

955295

Screw C

955295

Antall per bil: 4

942915

Safety brace A

942915

Antall per bil: 2

14-2

976944

Washer A

976944

Antall per bil: 4

942575

Ball stud

942575

Antall per bil: 2

15-2

120265

Washer C

120265

Antall per bil: 2

120096

Washer D

120096

Antall per bil: 2

16-2

956110

Screw B

956110

Antall per bil: 2

959090

Ball socket

959090

Antall per bil: 2

17-2

941907

Fjær washer

941907

Antall per bil: 2

959095

Safety brace B

959095

Antall per bil: 2

18 Base

Merknad: Se gruppe 83, side 841 (DETALJER BAKLUCKA / LÄSSATSER)

682362

Anchorage

682362

Antall per bil: 1

682364

Link A

682364

Antall per bil: 1

682365

Fjær

682365

Antall per bil: 1

969278

Six point socket screw A

969278

Antall per bil: 2

1315916

Lock

1315916

Antall per bil: 1

1315914

Reinforcement

1315914

Antall per bil: 1

969421

Six point socket screw B

969421

Antall per bil: 4

1315918

Guide B

1315918

Antall per bil: 1

945414

Flange screw D

945414

Antall per bil: 2

28 Lock kit

Merknad: Se gruppe 83, side 845

1320306

Key blank

1320306

Antall per bil: X

29 Pass key

29-3

1316957

Key blank door and starting locks

1316957

Antall per bil: X

1254114

Clip A

1254114

Antall per bil: 1

3536509

Gasket A

3536509

Antall per bil: 1

1315455

Electric motor

1315455

Antall per bil: 1

955129

Screw G

955129

Antall per bil: 2

34 Bracket— lagerføres ikke som reservedel

965483

Flange nut

965483

Antall per bil: 2

1246561

Antall per bil: 1

1246381

Link B

1246381

Antall per bil: 1

1255770

Link C

1255770

Antall per bil: 1

1304766

Clamp

1304766

Antall per bil: 1

1304766

Clamp

1304766

Antall per bil: 1

1315483

Handle A

1315483

Antall per bil: 1

1315852

Push button

1315852

Antall per bil: 1

1315853

Shaft

1315853

Antall per bil: 1

44 Fjær— lagerføres ikke som reservedel

1304409

Clip B

1304409

Antall per bil: 1

1315949

Gasket B

1315949

Antall per bil: 1

956149

Screw H

956149

Antall per bil: 2

1315854

Gasket C

1315854

Antall per bil: 2

947612

Screw I

947612

Antall per bil: 4

687258

Stay

687258

Antall per bil: 1

1315917

Lock brace

1315917

Antall per bil: 1

968718

Screw J

968718

Antall per bil: 2

678380

Guide casing, black

678380

Antall per bil: 1

958236

Screw K

958236

Antall per bil: 2

678506

Handle, black

678506

Antall per bil: 1

56 Panel

Merknad: Se gruppe 85, side 885

681206

Plug A

681206

Antall per bil: 2

1372058

Sealing strip

1372058

Antall per bil: 1

699856

Edge protection moulding

699856

Antall per bil: X

1315907

Sill moulding

1315907

Antall per bil: 1

955154

Screw L

955154

Antall per bil: 4

658434

Plug B

658434

Antall per bil: 2

62-2

1316583

Plug C

1316583

Antall per bil: 2

1364359

Cover panel, l.h.

1364359

Antall per bil: 1

63-2

1364360

Cover panel, r.h.

1364360

Antall per bil: 1

1364361

Clip C

1364361

Antall per bil: 12

1364362

Cover

1364362

Antall per bil: 1

1364361

Clip C

1364361

Antall per bil: 2

1) Bilar med centrallåsning.
2) Bilar utan centrallåsning.
2) 240 4DRS CH-448832, 240 5DRS CH-902599.
3) 240 4DRS CH 448833-, 240 5DRS CH 902600-.
5) Låssatsen beställes på separat order varvid låskombinations numret och bilens chassie nummer skall uppges.

Fra Volvos originalkatalog

Katalog: 240 1988
Modeller: 240 series 1988-
Gruppe · side: Gruppe 83 · Katalogside 837

Fotnoter

1): Bilar med centrallåsning.
2): Bilar utan centrallåsning.
2): 240, 4-dørs personbil: Til og med chassis nr 448832; 240, 5-dørs personbil: Til og med chassis nr 902599
3): 240, 4-dørs personbil: Fra chassis nr 448833; 240, 5-dørs personbil: Fra chassis nr 902600
4): Bilar utan centrallåsning.
5): Låssatsen beställes på separat order varvid låskombinations numret och bilens chassie nummer skall uppges.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

4DRS: 4-dørs personbil
5DRS: 5-dørs personbil
LG: lengde
O.DIA: utvendig diameter
NS: lagerføres ikke som reservedel

Slik leser du numrene

1382338 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
