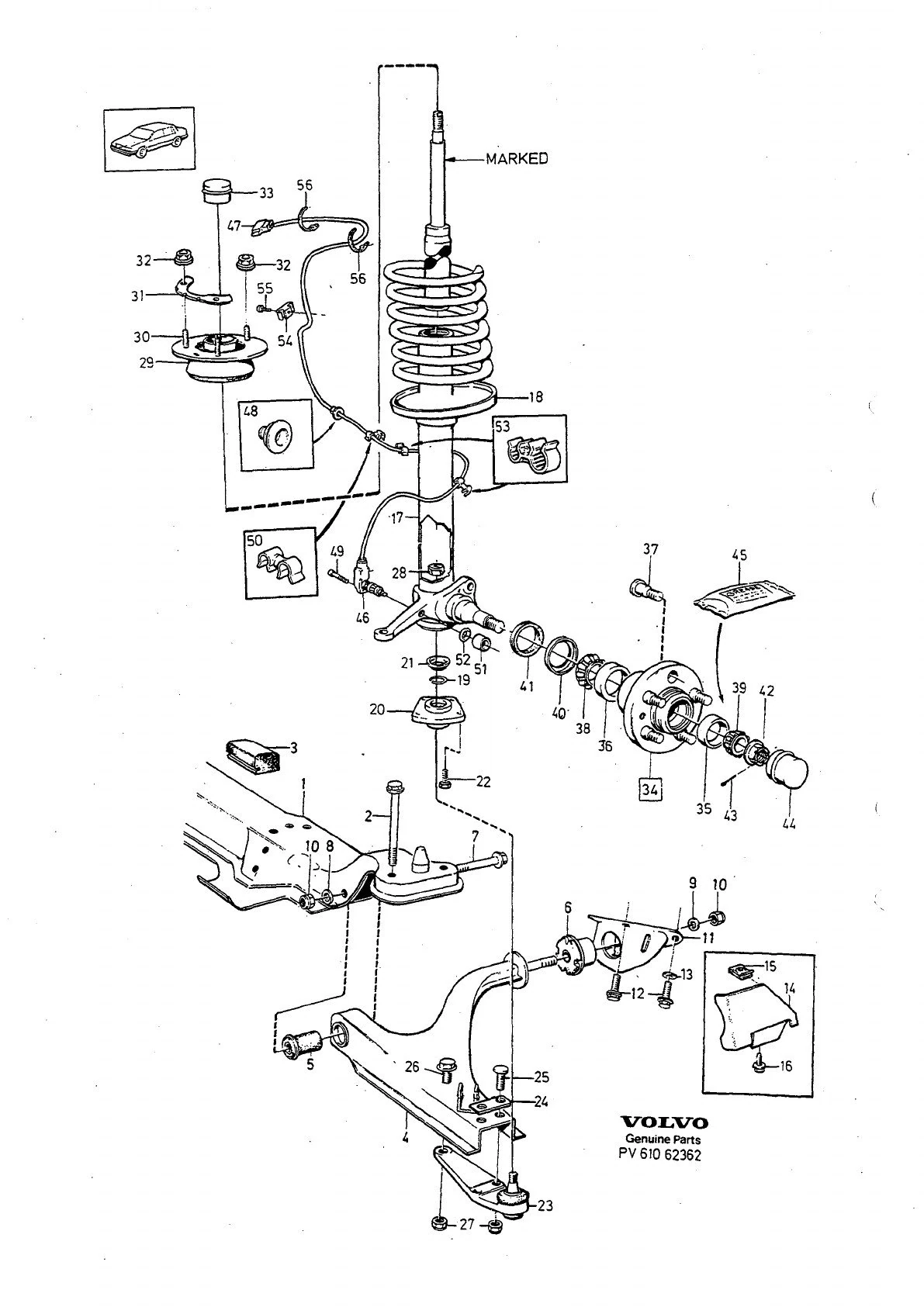

Framaxel fjäderben
Forhjulsoppheng · Volvo 240 1988 · FRAMAXEL FJÄDERBEN · 61 · side 711
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
79 deler · – i sortiment
1
1205674
Front member
1205674
Antall per bil: 1
2
975566
Screw A
975566
Antall per bil: 4
3
1206478
Rubber cushion
1206478
Antall per bil: 1
4
1205680
Control arm, l.h.
1205680
Antall per bil: 1
4-2
1229923
Control arm, l.h. reinforced
1229923
Antall per bil: 1
4-3
1205686
Control arm, r.h.
1205686
Antall per bil: 1
4-4
1229925
Control arm, r.h. reinforced
1229925
Antall per bil: 1
5
1205825
Foring, front
1205825
Antall per bil: 2
6
1359812
Foring, l.h. rear
1359812
Antall per bil: 1
6-2
1273778
Foring, r.h. rear
1273778
Antall per bil: 1
7
946473
Flange screw A
946473
Antall per bil: 2
8
955897
Washer A
955897
Antall per bil: 2
9
960144
Washer B
960144
Antall per bil: 2
10
971099
Flange lock nut A
971099
Antall per bil: 4
11
1205819
Bracket, l.h.
1205819
Antall per bil: 1
11-2
1205822
Bracket, r.h.
1205822
Antall per bil: 1
11-3
1272494
Bracket, r.h. reinforced
1272494
Antall per bil: 1
11-4
1272493
Bracket, l.h. reinforced
1272493
Antall per bil: 1
12
974480
Flange screw B
974480
Antall per bil: 6
13
960148
Washer C
960148
Antall per bil: 6
14
1273398
Heat shield
1273398
Antall per bil: 1
15
1255989
Fjær nut
1255989
Antall per bil: 1
16
946485
Screw B
946485
Antall per bil: 1
17
1330738
Fjær strut, l.h. A
1330738
Antall per bil: 1
17-2
3530485
Fjær strut, l.h. B
3530485
Antall per bil: 1
17-3
1330739
Fjær strut, r.h. A
1330739
Antall per bil: 1
17-4
3530486
Fjær strut, r.h. B
3530486
Antall per bil: 1
18 Fjær seat— inngår i sett + NS
19
949147
Retaining ring
949147
Antall per bil: 2
20
1229425
Anchorage
1229425
Antall per bil: 2
21
1229423
Seat
1229423
Antall per bil: 2
22
948336
Screw C
948336inngår i sett
Antall per bil: 4
23 Ball joint, l.h.— inngår i sett + NS
Passer: Power steering : "SR"-kod: .
23 Ball joint, r.h.— inngår i sett + NS
Passer: Power steering : "SR"-kod: .
23 Ball joint— inngår i sett + NS
Passer: Uten power steering : "SR"-kod: .
24
1221547
Screw plate
1221547
Antall per bil: 2
25 Screw— lagerføres ikke som reservedel
26
969447
Flange screw C
969447
Antall per bil: 2
27
946810
Lock nut
946810inngår i sett
Antall per bil: 3
28
973517
Flange lock nut B
973517inngår i sett
Antall per bil: 1
29
1272455
Støtdemper anchorage
1272455
Antall per bil: 2
30 Screw
31
1228577
Cover plate
1228577
Antall per bil: 2
32
948645
Flange lock nut C
948645
Antall per bil: 6
33
1205982
Protecting cap
1205982
Antall per bil: 2
34
1229073
Front wheel hub A
1229073
Antall per bil: 2
34-2
3530482
Front wheel hub B
3530482
Antall per bil: 2
35
184070
Cup A
184070inngår i sett
Antall per bil: 2
35-2
1387691
Cup B
1387691
Antall per bil: 2
35-3
35
Cup
erstattet artikkel
Antall per bil: 2
36
183577
Cup C
183577inngår i sett
Antall per bil: 2
37
1229808
Wheel stud front
1229808
Antall per bil: 10
37 Wheel stud rear
Merknad: Se gruppe 46, side 627
38
183576
Cone A
183576inngår i sett
Antall per bil: 2
39
184071
Cone B
184071inngår i sett
Antall per bil: 2
39-2
1387690
Cone C
1387690
Antall per bil: 2
40
1229075
Sealing washer
1229075inngår i sett
Antall per bil: 2
41
944185
Sealing ring
944185inngår i sett
Antall per bil: 2
42
1272918
Nut
1272918
Antall per bil: 2
43
907861
Split pin
907861inngår i sett
Antall per bil: 2
44
1359149
Grease cup
1359149
Antall per bil: 2
45
1161241
Grease
1161241inngår i sett
Antall per bil: 2
46
3540601
Sensor
3540601
Antall per bil: 2
47
970752
Pin housing
970752
Antall per bil: 1
48
1259854
Grommet
1259854
Antall per bil: 1
49
942000
Screw D
942000
Antall per bil: 2
50
3540142
Clip A
3540142
Antall per bil: 2
51
1387273
Dust cap
1387273
Antall per bil: 2
52
955992
O-ring
955992
Antall per bil: 2
53
3523937
Clip B
3523937
Antall per bil: 2
54
1359902
Clamp
1359902
Antall per bil: 2
55
960863
Screw E
960863
Antall per bil: 2
56
948211
Strip clamp
948211
Antall per bil: 2
56-2
271391
Front wheel bearing kit
271391
Antall per bil: 2
56-3
274117
Ball joint kit A
274117
Antall per bil: 1
56-5
274118
Ball joint kit B
274118
Antall per bil: 1
56-6
274119
Ball joint kit C
274119
Antall per bil: 1
56-7
274100
Repair kit repl. fjær strut plate
274100
Antall per bil: 2
?
?
Cone
erstattet artikkel
Antall per bil: 2
Fra Volvos originalkatalog
- Katalog
- 240 1988
- Modeller
- 240 series 1988-
- Gruppe · side
- Gruppe 61 · Katalogside 711
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- 4 CYL
- 4-sylindret bensinmotor
- STD
- standardutførelse
- ABS
- blokkeringsfrie bremser
- P.S
- power steering : "SR"-kod: .
- L.H
- venstre
- W/O
- uten
- R.H
- høyre
- KN
- inngår i sett + NS
- IK
- inngår i sett
- NS
- lagerføres ikke som reservedel
- SP
- erstattet artikkel
Slik leser du numrene
- 1205674 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- NS — Føres ikke på lager
Numrene nedenfor viser til artikkelnumrene i katalogen.
