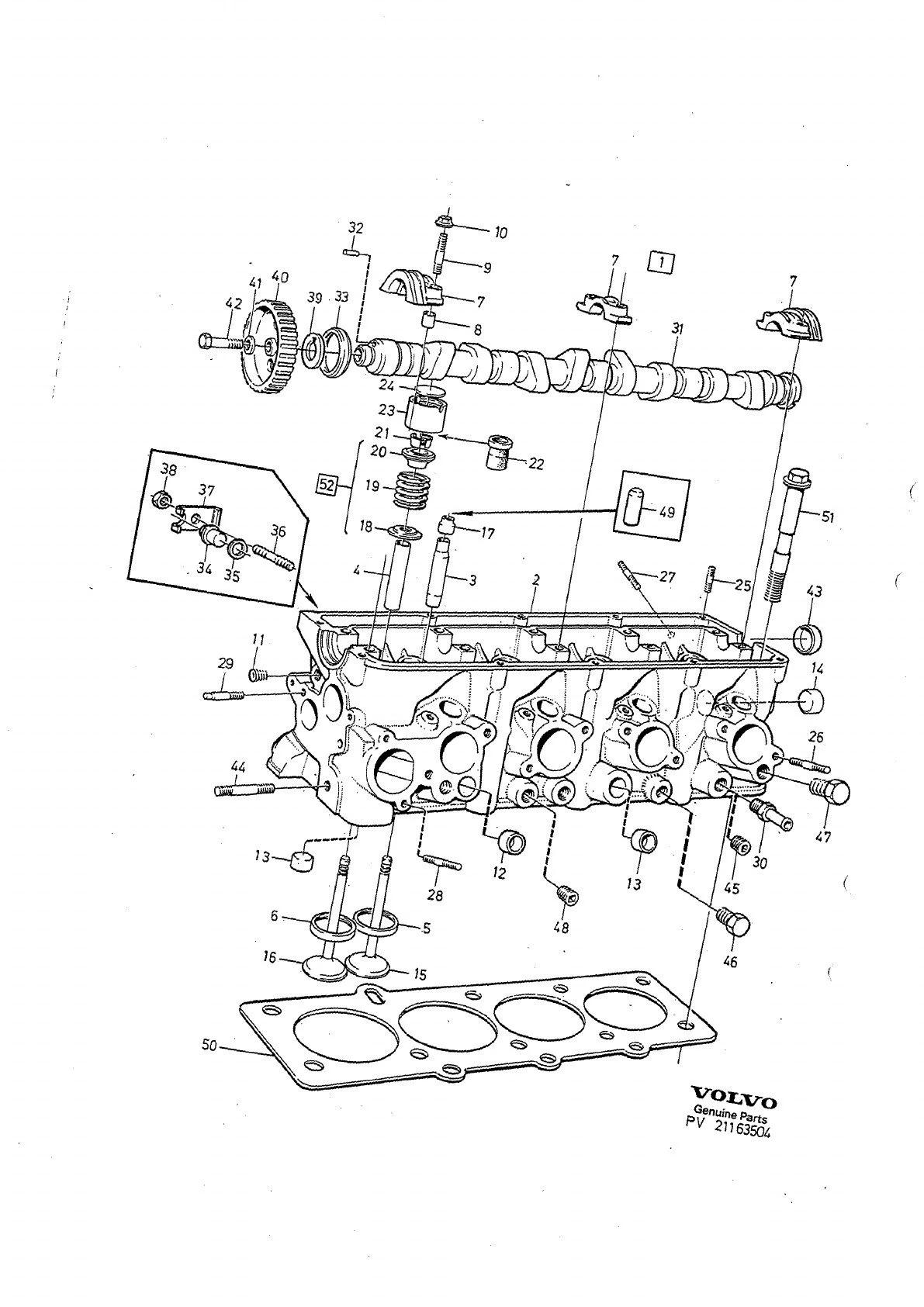

Cylinderhuvud
Motor · A: B200E, B200F, B200K B: B230E, B230F, B230FX C: B230K D: B230FD E: · CYLINDERHUVUD · side 107
Samme KA-nummer finnes også i: 740 / 760 1985–87
121 deler · – i sortiment
1
5003553
Cylinder head, exch A
5003553bytteenhet
Antall per bil: 1
1-2
5003551
Cylinder head, exch B
5003551bytteenhet
Antall per bil: 1
1-3
5003529
Cylinder head, exch C
5003529bytteenhet
Antall per bil: 1
1-4
1277678
Cylinder head A
1277678
Antall per bil
- B200F1
- B230F, B230FX1
1-5
5003546
Cylinder head, exch D
5003546bytteenhet
Antall per bil: 1
1-6
1
Cylinder head complete
erstattet artikkel
Antall per bil: 1
1 (PULSAIR)
1-9
5003556
Cylinder head, exch E
5003556bytteenhet
Antall per bil: 1
1-11
5003546
Cylinder head, exch D
5003546bytteenhet
Antall per bil: 1
1-12
5003619
Cylinder head, exch F
5003619bytteenhet
Antall per bil: 1
1-13
1326230
Cylinder head B
1326230
Antall per bil: 1
1-14
5003870
Cylinder head, exch G
5003870bytteenhet
Antall per bil: 1
2 Cylinder head— lagerføres ikke som reservedel
3
419652
Valve guide intake A
419652
Antall per bil: 4
3-2
1266193
Valve guide intake B
1266193
Antall per bil: 4
3-3
1266195
Valve guide intake C
1266195
Antall per bil: 4
3-4
1266196
Valve guide intake D
1266196
Antall per bil: 4
3-5
1357723
Valve guide intake E
1357723
Antall per bil: 4
3-6
1357721
Valve guide intake F
1357721
Antall per bil: 4
3-7
1357720
Valve guide intake G
1357720
Antall per bil: 4
4
3547603
Valve guide exhaust A
3547603
Antall per bil: 4
4-2
3547604
Valve guide exhaust B
3547604
Antall per bil: 4
4-3
3547605
Valve guide exhaust C
3547605
Antall per bil: 4
4-4
1266191
Valve guide exhaust D
1266191utgått av sortimentet
Antall per bil: 4
4-5
1357718
Valve guide exhaust E
1357718
Antall per bil: 4
4-6
1357716
Valve guide exhaust F
1357716
Antall per bil: 4
4-7
1357715
Valve guide exhaust G
1357715
Antall per bil: 4
5
6842082
Valve seat intake A
6842082
Antall per bil: 4
5-2
9135345
Valve seat intake B
9135345
Antall per bil: 4
5-3
9135346
Valve seat intake C
9135346
Antall per bil: 4
6
6842083
Valve seat exhaust A
6842083
Antall per bil: 4
6-2
6842381
Valve seat exhaust B
6842381
Antall per bil: 4
6-3
6842382
Valve seat exhaust C
6842382
Antall per bil: 4
7 Bearing cap kit— lagerføres ikke som reservedel
7 Bearing cap— lagerføres ikke som reservedel
8
463690
Guide sleeve
463690
Antall per bil: 10
9
953049
Stud A
953049
Antall per bil: 10
10
945408
Flange nut
945408
Antall per bil: 10
11
940375
Plug A
940375
Antall per bil: 2
12
946778
Cap plug A
946778
Antall per bil: A X · B X · C X · D X · E -
13
946779
Cap plug B
946779
Inngår i: Hattplugg
Antall per bil: A 2 · B 22 · D 2
13-2
955086
Cap plug C
955086
Antall per bil: A XIX · C X · E -
14
946780
Cap plug D
946780
Antall per bil: A 44 · C 4 · D 4 · E -
14-2
955088
Cap plug E
955088
Antall per bil: A X · B X · C - · D -
15
463395
Inlet valve A
463395
Antall per bil: A 4 · B 4 · D 4 · E -
15-2
1336290
Inlet valve B
1336290
Antall per bil: C 4 · D - · E -
16
463526
Exhaust valve A
463526
Antall per bil: A 4 · B 4 · D 4 · E -
16-2
1336291
Exhaust valve B
1336291
Antall per bil: C 4 · D - · E -
17
1306630
Valve seal intake
1306630Inngår i sett
Antall per bil: A 4 · B 4 · C 4 · D 4 · E -
18
463399
Washer A
463399Inngår i sett
Antall per bil: A 888 · E -
18-2
9135132
Valve fjær washer A
9135132
Antall per bil: A 8 · B 8 · D - · E -
19
463739
Valve fjær A
463739
Antall per bil: B 8 · C 8 · D - · E -
19-2
9135130
Valve fjær B
9135130
Antall per bil: A 8 · B 8 · D - · E =
20
1266797
Valve fjær washer B
1266797
Antall per bil: A 88 · B 888 · D - · E -
20-2
9135131
Valve fjær washer C
9135131
Antall per bil: A 8 · B 8 · E -
21
419643
Lock
419643
Antall per bil: A 16 · B 16 · C 16 · D 16 · E -
21-2
3514432
Absorber
3514432
Antall per bil: A 8 · B 8 · C 8 · D 8 88
21-3
463075
Tappet
463075
Antall per bil: A 8 · B 8 · C 8 · E -
21-4
463546
Adjusting washer A
463546
Antall per bil: A X · C X · D X · E -
21-5
463547
Adjusting washer B
463547
Antall per bil: A X · C X · D X · E --
21-6
463548
Adjusting washer C
463548
Antall per bil: X
21-7
463549
Adjusting washer D
463549
Antall per bil: A X · E -
21-8
463550
Adjusting washer E
463550
21-9
463551
Adjusting washer F
463551
Antall per bil: A X · D X · E -
21-10
463552
Adjusting washer G
463552
Antall per bil: A X · D X · E -
21-11
463553
Adjusting washer H
463553
Antall per bil: A X · E -
21-12
463554
Adjusting washer I
463554
Antall per bil: A X · E -
21-13
463555
Adjusting washer J
463555
Antall per bil: X
21-14
463556
Adjusting washer K
463556
Antall per bil: X
21-15
463557
Adjusting washer L
463557
Antall per bil: A X · E -
21-16
463558
Adjusting washer M
463558
Antall per bil: A X · E -
21-17
463559
Adjusting washer N
463559
Antall per bil: A X · E -
21-18
463560
Adjusting washer O
463560
Antall per bil: A X · E -
21-19
463561
Adjusting washer P
463561
Antall per bil: A X · E -
21-20
463562
Adjusting washer Q
463562
Antall per bil: A X · E -
21-21
463563
Adjusting washer R
463563
Antall per bil: X
21-22
463564
Adjusting washer S
463564
Antall per bil: X
21-23
463565
Adjusting washer T
463565
Antall per bil: A X · E -
21-24
463566
Adjusting washer U
463566
Antall per bil: A X · C X · D X · E -
21-25
463567
Adjusting washer V
463567
Antall per bil: A X · D X · E -
21-26
463568
Adjusting washer W
463568
Antall per bil: A X · C < · D XX
21-27
463569
Adjusting washer X
463569
Antall per bil: A X · B X · C X · D X · E -
21-28
463570
Adjusting washer Y
463570
Antall per bil: A X · B X · C X · D X · E -
21-29
273699
Adjusting washer kit valves
273699
Antall per bil: A 1 · B 1 · C 1 · D 1 · E -
25
953035
Stud B
953035
Antall per bil: A 10 · B 10 · C 10 · D 10 · E -
26
953046
Stud C
953046
Antall per bil
- eksklusive B200Ki 7 · 7 · 8
- B200K6 · -
26-2
953047
Stud D
953047
Antall per bil: A 1 · B 1 · D - · E -
27
953047
Stud D
953047
Antall per bil: C 8 · D 8 · E -
27-2
948606
Stud E
948606
Antall per bil: A 2 · C 2 · D 2 · E -
27-3
463390
Stud F
463390
Antall per bil: A 1 · B 1 · C 1 · D 1 · E -
27 Fjær guide
30
976040
Nipple
976040
Antall per bil: A 1 · B 1 · C 1 · D 1 · E -
31
1346438
Camshaft A
1346438
Antall per bil: A 1 · C -
31-2
1336777
Nockenwelle B
1336777
Antall per bil: A 1 · B -
31-3
1336767
Nockenwelle C
1336767
Antall per bil
- merket med ampere B200E1 · -
- merket med ampere B230E 1289226,12892271 · -
31-4
1336779
Camshaft D
1336779
Antall per bil
- merket med M B200F1 · -
- B230E 1289228,1289229 merket med M1 · -
31-6
1346442
Camshaft E
1346442
Antall per bil: 1
31-8
1336773
Camshaft F
1336773
Antall per bil: C 1 · D -
32
949433
Spannstift
949433
Antall per bil: 1
33
6842273
Sealing ring
6842273Inngår i sett
Antall per bil: 1
34
1277457
Plug
1277457
Antall per bil: A 4 · B 4 · C 4 · D -
34-2
1378487
Gasket A
1378487
Antall per bil: A 4 · C 4 · D -
36
953032
Stiftschraube G
953032
Antall per bil: A 4 · C 4 · D -
37
1266663
Clamp
1266663
Antall per bil: A 4 · C 4 · D -
39
1357572
Washer B
1357572
Antall per bil: A 1 · C 1 · D -
39-2
3514089
Zahnriemenscheibe A
3514089
Antall per bil: 1
39-3
6842032
Pulley B
6842032
Antall per bil: 1
40
955781
Nut
955781
Inngår i: Kuggremhjul
Antall per bil: A 4 · B 4 · C 4 · D -
41
463580
Washer C
463580
Antall per bil: 1
42
970952
Schraube A
970952
Antall per bil: 1
43
1336763
Cover washer
1336763
Antall per bil: 1
43-2
953077
Stiftschraube H
953077
Antall per bil: 1
43 Tension
pulley
43-4
968145
Plug B
968145
Antall per bil: A 2 · B 2 · C 2 · E 1
43-5
960629
Stöpsel C
960629
Antall per bil: 1
45
952076
Plug D
952076
Antall per bil: 1 1
45-2
1332645
Hulse Einbau Ventildichtung
1332645
Antall per bil: A 1 1 · B 1 · C 1 · E 1
45-3
1378646
Gasket B
1378646Inngår i sett
Antall per bil: 1
45-4
1378412
Gasket C
1378412
Antall per bil: C 1 · D -
51
1306341
Schraube B
1306341
Antall per bil: 10
51-2
271793
Service kit
271793
Antall per bil: 8
Fra Volvos originalkatalog
- Katalog
- 240 1988
- Modeller
- A: B200E, B200F, B200K B: B230E, B230F, B230FX C: B230K D: B230FD E:
- Gruppe · side
- Gruppe 21 · Katalogside 107
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- B200K
- 2,0 l 4-cyl förgasare (240/740)
- B200E
- 2,0 l 4-cyl insprutning (240/740)
- B200F
- 2,0 l 4-cyl insprutning, katalysator (240/740/940)
- B230E
- 2,3 l 4-cyl insprutning (240/740)
- B230F
- 2,3 l 4-cyl insprutning, katalysator (240/740/940)
- B230FX
- 2,3 l 4-cyl insprutning (240/740 export)
- B230K
- 2,3 l 4-cyl förgasare (240/740)
- B230FD
- 2,3 l 4-cyl insprutning, lågtryck (940)
- STD
- standardutførelse
- O.DIA
- utvendig diameter
- O.S
- overstørrelse
- THK
- tykkelse
- EU
- bytteenhet
- SP
- erstattet artikkel
- NS
- lagerføres ikke som reservedel
- OP
- utgått av sortimentet
Slik leser du numrene
- 5003553 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- NS — Føres ikke på lager
Numrene nedenfor viser til artikkelnumrene i katalogen.
