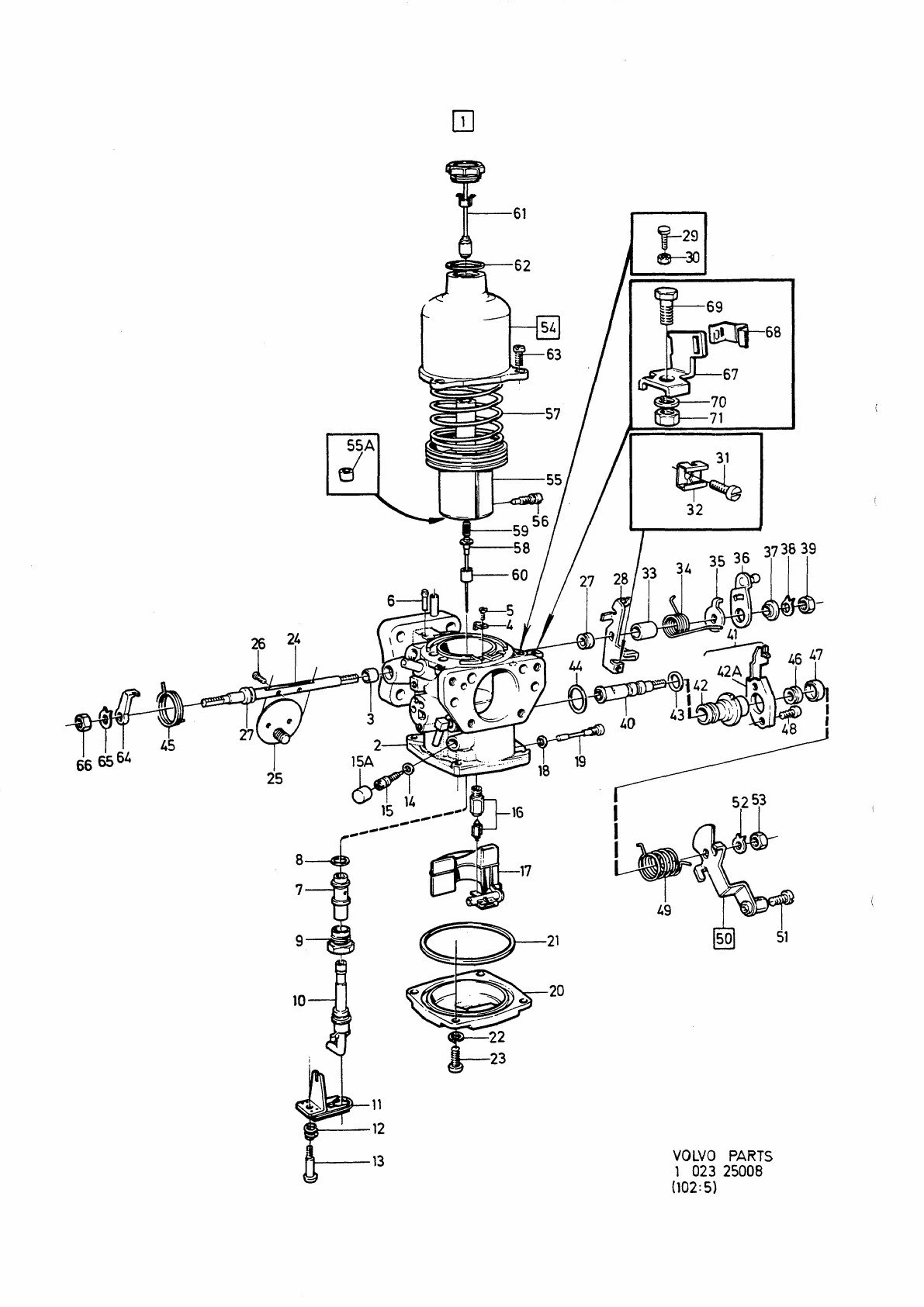

Hämtar sprängskiss…
79 posisjoner · – i sortiment
Zoom 100%
Klikk på et tall for å se artiklene
Vergaser
Drivstoffsystem · B19, B21 · VERGASER
86 deler · – i sortiment
1
1
Vergaser
Ikke i sortimenteterstattet artikkel
Antall per bil: 1
1-2
237697
Vergaser
237697
Antall per bil: 1
1-3
1
Vergaser
Ikke i sortimenteterstattet artikkel
Antall per bil: 1
2 Gehäuse— lagerføres ikke som reservedel
3
237605
Buchse A
237605
Inngår i: Hus
Antall per bil: 2
3a
3501514
Isolerfläns
3501514
4
237184
Keil
237184
Inngår i: Isolerfläns
Antall per bil: 1
5
237185
Schraube A
237185
Inngår i: Isolerfläns
Antall per bil: 1
5a
1336381
Mutter A
1336381
5b
1269035
Magnetventil A
1269035
5c
947114
Magnetventil B
947114
6
237104
Nippel
237104
Inngår i: Magnetventil
Antall per bil: 1
7
237490
Lagerhülse
237490
Inngår i: Magnetventil
Antall per bil: 1
8
237491
Dichtung A
237491inngår i sett
Inngår i: Magnetventil
Antall per bil: 1
9
237492
Schraube B
237492
Inngår i: Magnetventil
Antall per bil: 1
10
237593
Düse
237593
Inngår i: Magnetventil
Antall per bil: 1
11
237500
Bimetallfeder
237500
Inngår i: Magnetventil
Antall per bil: 1
12
237501
Feder A
237501
Inngår i: Magnetventil
Antall per bil: 1
13
237502
Schraube C
237502
Inngår i: Magnetventil
Antall per bil: 1
14
237504
O-Ring A
237504inngår i sett
Inngår i: Magnetventil
Antall per bil: 1
15
237503
Stellschraube A
237503
Inngår i: Magnetventil
Antall per bil: 1
15a
237700
Bundschraube
237700
Inngår i: Reparationssats
Antall per bil: 1
16
237569
Nadelventil
237569
Inngår i: Magnetventil
Antall per bil: 1
17
237693
Schwimmer
237693
Inngår i: Magnetventil
Antall per bil: 1
18
237498
Dichtung B
237498inngår i sett
Inngår i: Magnetventil
Antall per bil: 1
19
237497
Schwimmerachse
237497
Inngår i: Magnetventil
Antall per bil: 1
20
237594
Deckel
237594
Inngår i: Magnetventil
Antall per bil: 1
21
237506
Gummiring A
237506inngår i sett
Inngår i: Magnetventil
Antall per bil: 1
22
955918
Federscheibe A
955918
Inngår i: Magnetventil
Antall per bil: 4
23
237507
Schraube D
237507
Inngår i: Magnetventil
Antall per bil: 4
24
237706
Klappenwelle
237706
Inngår i: Magnetventil
Antall per bil: 1
25
237331
Drosselscheibe A
237331utgått av sortimentet
Inngår i: Magnetventil
Antall per bil: 1
25-2
237459
Drosselscheibe B
237459
Inngår i: Magnetventil
Antall per bil: 1
26
943781
Schraube E
943781
Inngår i: Gasspjällskiva
Antall per bil: 2
27
419568
Gummiring B
419568inngår i sett
Inngår i: Gasspjällskiva
Antall per bil: 1
28
237720
Hebel A
237720
Inngår i: Magnetventil
Antall per bil: 1
29
237710
Stellschraube B
237710
Inngår i: Magnetventil
Antall per bil: 1
30
237522
Mutter B
237522
Inngår i: Magnetventil
Antall per bil: 1
31
237711
Stellschraube C
237711
Inngår i: Magnetventil
Antall per bil: 1
32
237709
Klemme
237709
Inngår i: Magnetventil
Antall per bil: 1
33
237514
Abstandhülse
237514
Inngår i: Magnetventil
Antall per bil: 1
34
237672
Rückholfeder A
237672
Inngår i: Magnetventil
Antall per bil: 1
35
237673
Hebel B
237673
Inngår i: Magnetventil
Antall per bil: 1
36
237674
Hebel C
237674
Inngår i: Magnetventil
Antall per bil: 1
37
237465
Buchse B
237465
Inngår i: Magnetventil
Antall per bil: 1
38
237467
Sicherungsscheibe
237467
Inngår i: Magnetventil
Antall per bil: 1
39
237468
Mutter C
237468
Inngår i: Magnetventil
Antall per bil: 1
40
237595
Ventilspindel
237595
Inngår i: Magnetventil
Antall per bil: 1
41
237819
Ventilhülse
237819
Inngår i: Magnetventil
Antall per bil: 1
42
237819
Ventilhülse
237819
Inngår i: Ventilhylsa
Antall per bil: 1
42a
237657
Halter
237657utgått av sortimentet
Inngår i: Reparationssats
Antall per bil: 1
43
237527
O-Ring B
237527
Inngår i: Magnetventil
Antall per bil: 1
44
237528
Dichtung C
237528inngår i sett
Inngår i: Magnetventil
Antall per bil: 1
44a
237657
Halter
237657
Inngår i: Packning
Antall per bil: A 1 · E -
45
237707
Feder B
237707
Inngår i: Magnetventil
Antall per bil: 1
46
419568
Gummiring B
419568inngår i sett
Inngår i: Magnetventil
Antall per bil: 1
47
237597
Fuhrung A
237597
Inngår i: Magnetventil
Antall per bil: 1
48
237531
Schraube F
237531
Inngår i: Magnetventil
Antall per bil: 2
49
237629
Rückholfeder B
237629
Inngår i: Magnetventil
Antall per bil: 1
50
237676
Hebel D
237676
Inngår i: Returfjäder
Antall per bil: 1
51
955225
Schraube G
955225
Inngår i: Magnetventil
Antall per bil: 1
52
237467
Sicherungsscheibe
237467
Inngår i: Magnetventil
Antall per bil: 1
53
237468
Mutter C
237468
Inngår i: Magnetventil
Antall per bil: 1
54
237404
Vakuumkammer
237404
Inngår i: Magnetventil
Antall per bil: 1
54-2
54
Vakuumkammer
erstattet artikkel
Inngår i: Magnetventil
Antall per bil: 1
55 Kolben— lagerføres ikke som reservedel
55a
237808
Stopfen
237808
Inngår i: Kolv
Antall per bil: 1
56
237614
Schraube H
237614
Inngår i: Vakuumkammare
Antall per bil: 1
57
237475
Feder C
237475
Inngår i: Magnetventil
Antall per bil: A 1 · B . · C 1
57-2
237714
Feder D
237714
Inngår i: Magnetventil
Antall per bil: A . · B 1 · C .
58
237677
Kraftstoffnadelventil
237677
Inngår i: Magnetventil
Antall per bil: 1
59 Feder— lagerføres ikke som reservedel
Merknad: Alt. nr 237405
60
237615
Fuhrung B
237615
Inngår i: Magnetventil
Antall per bil: 1
61
237144
Dämpfer A
237144
Inngår i: Magnetventil
Antall per bil: A 1 · B . · C 1
61-2
237821
Dämpfer B
237821
Inngår i: Magnetventil
Antall per bil: A . · B 1 · C .
62
190349
Dichtung D
190349inngår i sett
Inngår i: Magnetventil
Antall per bil: 1
63
237084
Schraube I
237084
Inngår i: Magnetventil
Antall per bil: 3
64
237681
Hebel E
237681
Inngår i: Magnetventil
Antall per bil: 1
65
237467
Sicherungsscheibe
237467
Inngår i: Magnetventil
Antall per bil: 1
66
237468
Mutter C
237468
Inngår i: Magnetventil
Antall per bil: 1
67
237682
Konsole
237682
Inngår i: Magnetventil
Antall per bil: 1
68
1211599
Sperrfeder
1211599
Inngår i: Magnetventil
Antall per bil: 1
69
955272
Schraube J
955272
Inngår i: Magnetventil
Antall per bil: 1
70
941906
Federscheibe B
941906
Inngår i: Magnetventil
Antall per bil: 1
71
955781
Mutter D
955781
Inngår i: Magnetventil
Antall per bil: 1
71-2
276307
Reparatursatz
276307
Antall per bil: 1
- 1) Reservdelsutförande.
Fra Volvos originalkatalog
- Katalog
- 240 / 260 1978
- Modeller
- B19, B21
- Gruppe · side
- Gruppe 23
Fotnoter
- 1)
- Reservdelsutförande.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- STD
- standardutførelse
- SP
- erstattet artikkel
- NS
- lagerføres ikke som reservedel
- IK
- inngår i sett
- OP
- utgått av sortimentet
Slik leser du numrene
- 237697 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
- NS — Føres ikke på lager
Numrene nedenfor viser til artikkelnumrene i katalogen.
