Styrväxel

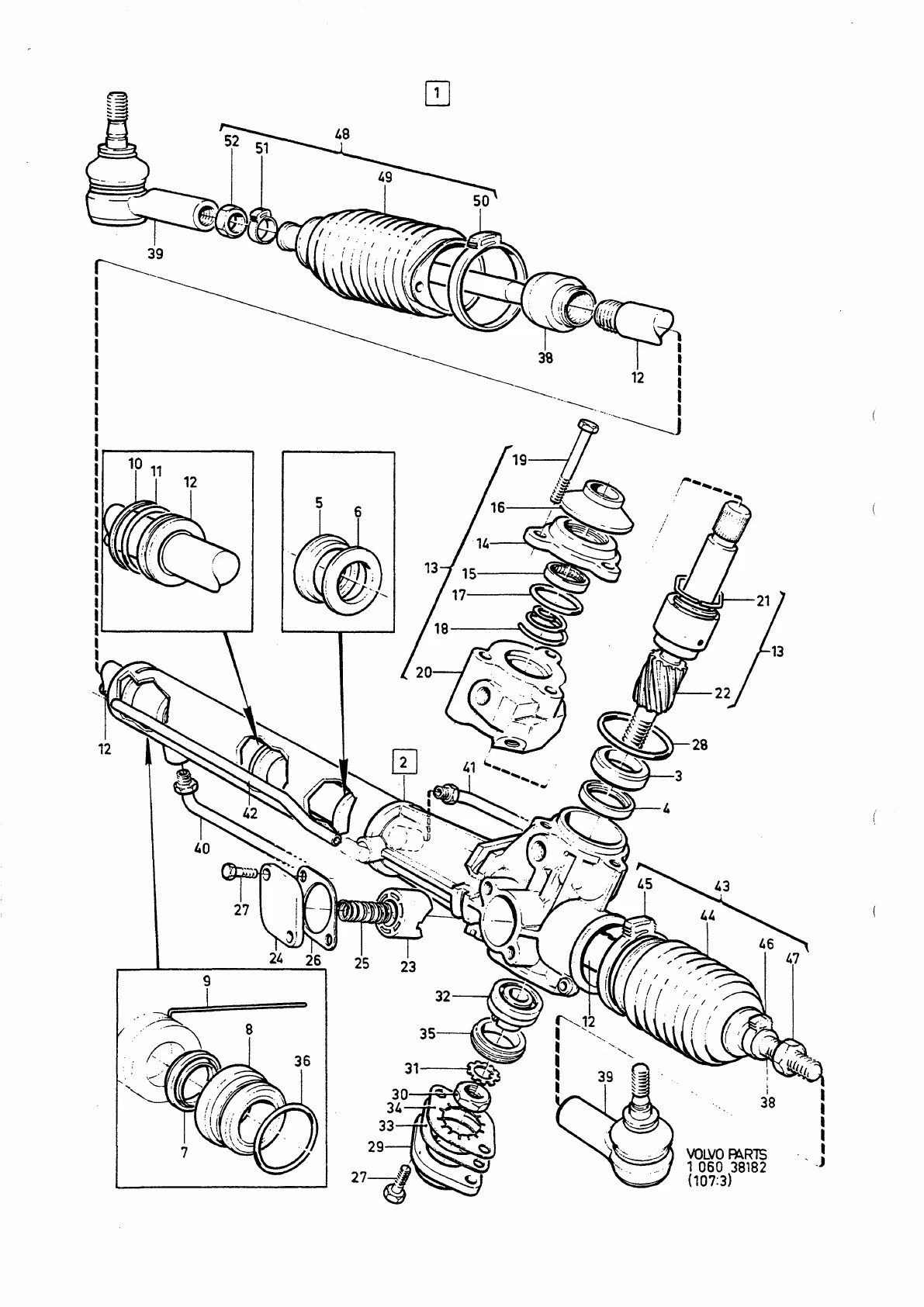

Styring · 240-260 Series -1978 · STYRVÄXEL
62 deler · – i sortiment
1
1273236
Lenkgetriebe
1273236
Antall per bil: 1
1-2
1
Lenkgetriebe
Ikke i sortimenteterstattet artikkel
Antall per bil: 1
2 Gehäuse— lagerføres ikke som reservedel
3
1206922
Lager A
1206922
Inngår i: Hus
Antall per bil: 1
4
1228963
Dichtring
1228963
Inngår i: Hus
Antall per bil: 1
5
1272939
Dichtung A
1272939inngår i sett
Inngår i: Hus
Antall per bil: 1
6
1273593
Stützring
1273593inngår i sett
Inngår i: Hus
Antall per bil: 1
7
1272933
Dichtung B
1272933inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
8
1272936
Buchse
1272936inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
9
1272943
Sicherungsdraht
1272943inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
10
1359701
Kolbenring
1359701inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
11
1359700
O-ring A
1359700inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
12
1272944
Zahnstange A
1272944
Inngår i: Styrväxel
Antall per bil: 1
12-2
1272945
Zahnstange B
1272945
Inngår i: Styrväxel
Antall per bil: 1
13 Ventil— lagerføres ikke som reservedel
14
1272467
Deckel A
1272467inngår i sett
Inngår i: Ventil
Antall per bil: 1
15
1206947
Lager B
1206947
Inngår i: Lock
Antall per bil: 1
16
1272468
Staubschutz
1272468inngår i sett
Inngår i: Lock
Antall per bil: 1
17
1206996
O-ring B
1206996inngår i sett
Inngår i: Ventil
Antall per bil: 1
18
1273918
Druckfeder
1273918inngår i sett
Inngår i: Ventil
Antall per bil: 1
19
955304
Schraube A
955304
Inngår i: Ventil
Antall per bil: 3
20
1272858
Ventilgehäuse A
1272858
Inngår i: Ventil
Antall per bil: 1
20-2
1272859
Ventilgehäuse B
1272859
Inngår i: Ventil
Antall per bil: 1
21
1206983
Nutring A
1206983
Inngår i: Ventil
Antall per bil: 1
22
1229008
Zahnradgetriebe A
1229008
Inngår i: Ventil
Antall per bil: 1
22-2
1229009
Zahnradgetriebe B
1229009
Inngår i: Ventil
Antall per bil: 1
23
1272926
Ansetzkolben
1272926inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
24
1206921
Deckel B
1206921
Inngår i: Styrväxel
Antall per bil: 1
25
1329652
Feder
1329652inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
26
1272972
Nachstellblech A
1272972inngår i sett
Inngår i: Styrväxel
Antall per bil: X
26-2
1272973
Nachstellblech B
1272973inngår i sett
Inngår i: Styrväxel
Antall per bil: X
26-3
1272974
Nachstellblech C
1272974inngår i sett
Inngår i: Styrväxel
Antall per bil: X
26-4
1272975
Nachstellblech D
1272975inngår i sett
Inngår i: Styrväxel
Antall per bil: X
26-5
1272976
Nachstellblech E
1272976inngår i sett
Inngår i: Styrväxel
Antall per bil: X
27
955296
Schraube B
955296
Inngår i: Styrväxel
Antall per bil: 4
28
1206997
O-ring C
1206997inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
29
1206932
Deckel C
1206932
Inngår i: Styrväxel
Antall per bil: 1
30
963917
Mutter A
963917
Inngår i: Styrväxel
Antall per bil: 1
31
1206979
Sicherungsscheibe A
1206979inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
32
1228966
Kugellager
1228966
Inngår i: Styrväxel
Antall per bil: 1
33
1273394
Dichtung
1273394inngår i sett
Inngår i: Styrväxel
Antall per bil: 2
34
1273393
Sicherungsscheibe B
1273393inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
35
1273392
Nutring B
1273392
Inngår i: Styrväxel
Antall per bil: 1
36
1206998
O-ring D
1206998inngår i sett
Inngår i: Styrväxel
Antall per bil: 1
38
1272947
Lenkstange
1272947
Inngår i: Styrväxel
Antall per bil: 2
39
1205658
Lenkstangenkopf
1205658
Inngår i: Styrväxel
Antall per bil: 2
40
1272965
Ölrohr A
1272965
Inngår i: Styrväxel
Antall per bil: 1
40-2
1272967
Ölrohr B
1272967
Inngår i: Styrväxel
Antall per bil: 1
41
1272966
Ölrohr C
1272966
Inngår i: Styrväxel
Antall per bil: 1
41-2
1272968
Ölrohr D
1272968
Inngår i: Styrväxel
Antall per bil: 1
42
1272941
Überstromrohr
1272941
Inngår i: Styrväxel
Antall per bil: 1
43
270881
Bälgsatz A
270881
Antall per bil: 1
44 Schutzbalg— inngår i sett + NS
45
1273389
Klemme A
1273389inngår i sett
Inngår i: Bälgsats
Antall per bil: 1
46
1329649
Klemme B
1329649inngår i sett
Inngår i: Bälgsats
Antall per bil: 1
47
961977
Mutter B
961977inngår i sett
Inngår i: Bälgsats
Antall per bil: 1
48
270882
Bälgsatz B
270882
Antall per bil: 1
49 Schutzbalg— inngår i sett + NS
50
1273390
Klemme C
1273390inngår i sett
Inngår i: Bälgsats
Antall per bil: 1
51
1329649
Klemme B
1329649inngår i sett
Inngår i: Bälgsats
Antall per bil: 1
52
961977
Mutter B
961977inngår i sett
Inngår i: Bälgsats
Antall per bil: 1
52-2
271547
Reparatursatz
271547
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- 240 / 260 1978
- Modeller
- 240-260 Series -1978
- Gruppe · side
- Gruppe 64
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- SP
- erstattet artikkel
- NS
- lagerføres ikke som reservedel
- IK
- inngår i sett
- KN
- inngår i sett + NS
Slik leser du numrene
- 1273236 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- NS — Føres ikke på lager
Numrene nedenfor viser til artikkelnumrene i katalogen.
