Kardanaxel · 857Volvo 240 / 260 1978Vis sprengskisse

Kardanaxel · 861Volvo 240 / 260 1978 · side 853, 855Vis sprengskisse

Alle sprengskisser

19 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

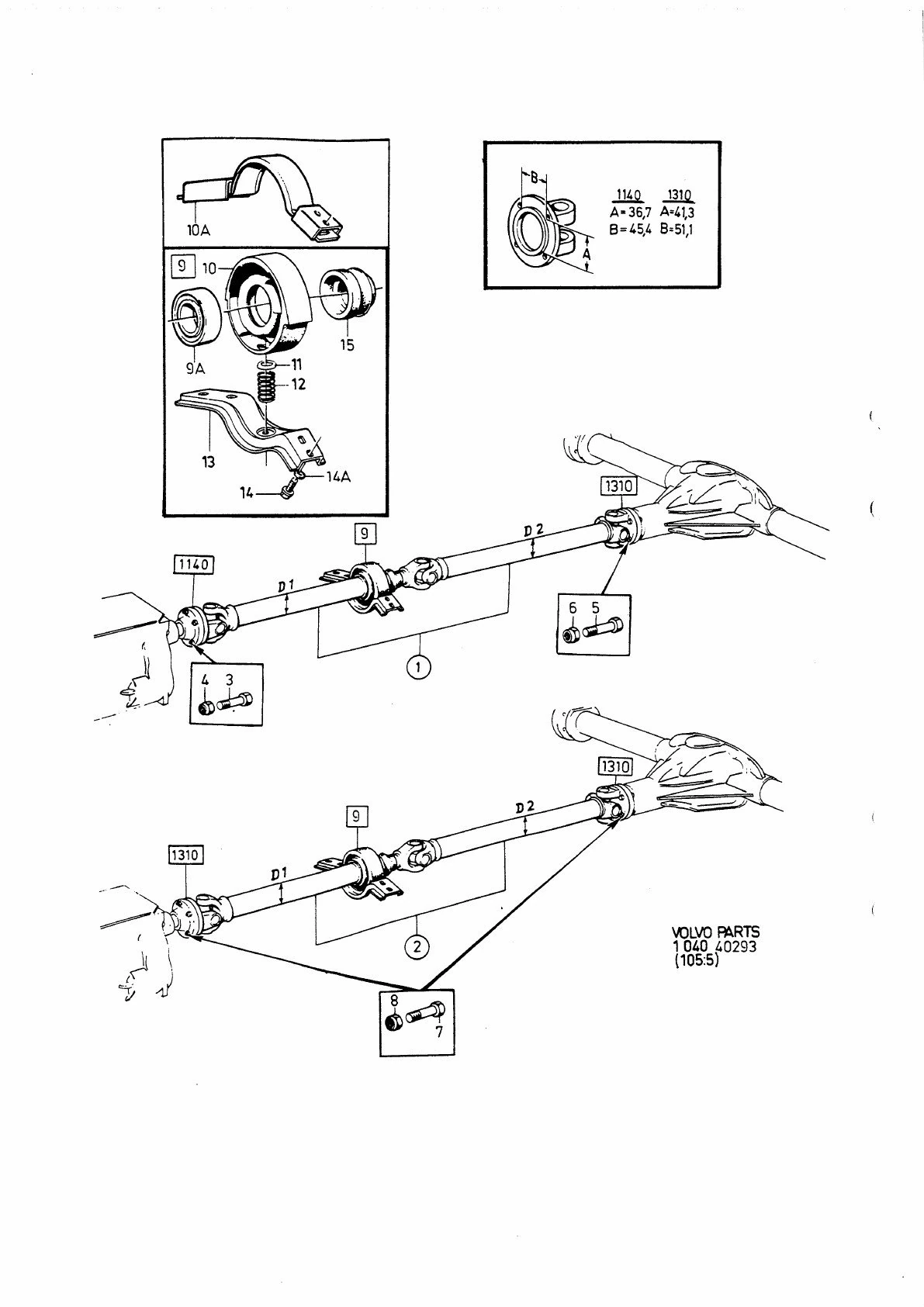

Kardanwelle

Kardangaksel · Volvo 240 / 260 1978 · KARDANWELLE

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

70 deler · – i sortiment

1217609

Gelenkwelle A

1217609

Antall per bil: 1

1 Gelenkwelle vordere TYPE: 1140— lagerføres ikke som reservedel

Merknad: D1 · 44,5 mm

1 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 44,5 mm

1-4

1217610

Gelenkwelle B

1217610

Antall per bil: 1

1 Kardanwelle vordere TYPE: 1140— lagerføres ikke som reservedel

Merknad: D1 · 44,5 mm

1 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 44,5 mm

1-7

Gelenkwelle

erstattet artikkel

Antall per bil: 1

1 Kardanwelle vordere TYPE: 1140— lagerføres ikke som reservedel

Merknad: D1 · 44,5 mm

1 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 44,5 mm

1-10

1340341

Gelenkwelle C

1340341

Antall per bil: 1

1 Kardanwelle vordere TYPE: 1140— lagerføres ikke som reservedel

Merknad: D1 · 44,5 mm

1 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 44,5 mm

1-13

1217611

Gelenkwelle D

1217611

Antall per bil: 1

1 Kardanwelle vordere TYPE: 1140— lagerføres ikke som reservedel

Merknad: D1 · 44,5 mm

1 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 44,5 mm

1-16

Gelenkwelle

erstattet artikkel

Antall per bil: 1

1 Kardanwelle vordere TYPE: 1140— lagerføres ikke som reservedel

Merknad: D1 · 44,5 mm

1 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: Alt. nr 383328 · D2 · 44,5 mm

383440

Gelenkwelle E

383440utgått av sortimentet

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1140— lagerføres ikke som reservedel

Merknad: D1 · 50,8 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-4

383443

Gelenkwelle F

383443utgått av sortimentet

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D1 · 50,8 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-7

Gelenkwelle

erstattet artikkel

Antall per bil: 1

2 Gelenkwelle vordere

Merknad: ID1 · 50,5 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-10

Gelenkwelle

erstattet artikkel

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D1 · 50,8 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-13

Gelenkwelle

erstattet artikkel

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D1 · 50,8 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-16

383445

Gelenkwelle G

383445

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D1 · 50,8 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-19

Gelenkwelle

erstattet artikkel

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D1 · 50,8 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-22

Gelenkwelle

erstattet artikkel

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D1 · 50,8 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-25

1299520

Gelenkwelle H

1299520

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D1 · 70 mm

2 Kardanwelle hintere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D2 · 70 mm

2-28

383447

Gelenkwelle I

383447

Antall per bil: 1

2 Kardanwelle vordere TYPE: 1310— lagerføres ikke som reservedel

Merknad: D1 · 50,8 mm

2 Kardanwelle hintere— lagerføres ikke som reservedel

Merknad: D2 · 50,8 mm

2-32

383450

Gelenkwelle J

383450

Antall per bil: 1

942267

Schraube A

942267

Antall per bil: 4

950373

Mutter A

950373

Antall per bil: 4

4-2

946149

Mutter B

946149

Antall per bil: 4

942803

Schraube B

942803

Antall per bil: 4

950384

Mutter C

950384

Antall per bil: 4

942803

Schraube B

942803

Antall per bil: 8

950384

Mutter C

950384

Antall per bil: 8

9 Stützlager— lagerføres ikke som reservedel

Ikke i sortimentet

Inngår i: Mutter

686352

Lagerhalter A

686352

Inngår i: Mutter

Antall per bil: 1

10-2

1221635

Lagerhalter B

1221635

Inngår i: Mutter

Antall per bil: 1

10a

Ikke i sortimentet

Inngår i: Mutter

682707

Scheibe

682707

Inngår i: Mutter

Antall per bil: 1

683537

Feder

683537

Inngår i: Mutter

Antall per bil: 1

1201830

Uberwurf

1201830

Inngår i: Mutter

Antall per bil: 1

13-2

Uberwurf

erstattet artikkel

Inngår i: Mutter

Antall per bil: 1

944926

Flanschschraube

944926

Inngår i: Mutter

Antall per bil: 4

14a

Ikke i sortimentet

Inngår i: Mutter

1206096

Gummilippe A

1206096

Inngår i: Mutter

Antall per bil: 1

15-2

1206097

Gummilippe B

1206097

Inngår i: Mutter

Antall per bil: 1

Ikke i sortimentet

Inngår i: Mutter

1) Förekommer endast i samband med svänghjulsmedbringare.

Fra Volvos originalkatalog

Katalog: 240 / 260 1978
Modeller: 242 (2-dörrars), 244 (4-dörrars), 245 (herrgårdsvagn), 264.
Gruppe · side: Gruppe 45

Fotnoter

1): Förekommer endast i samband med svänghjulsmedbringare.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde
TRANS: girkasse
NS: lagerføres ikke som reservedel
SP: erstattet artikkel
OP: utgått av sortimentet

Slik leser du numrene

942267 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
