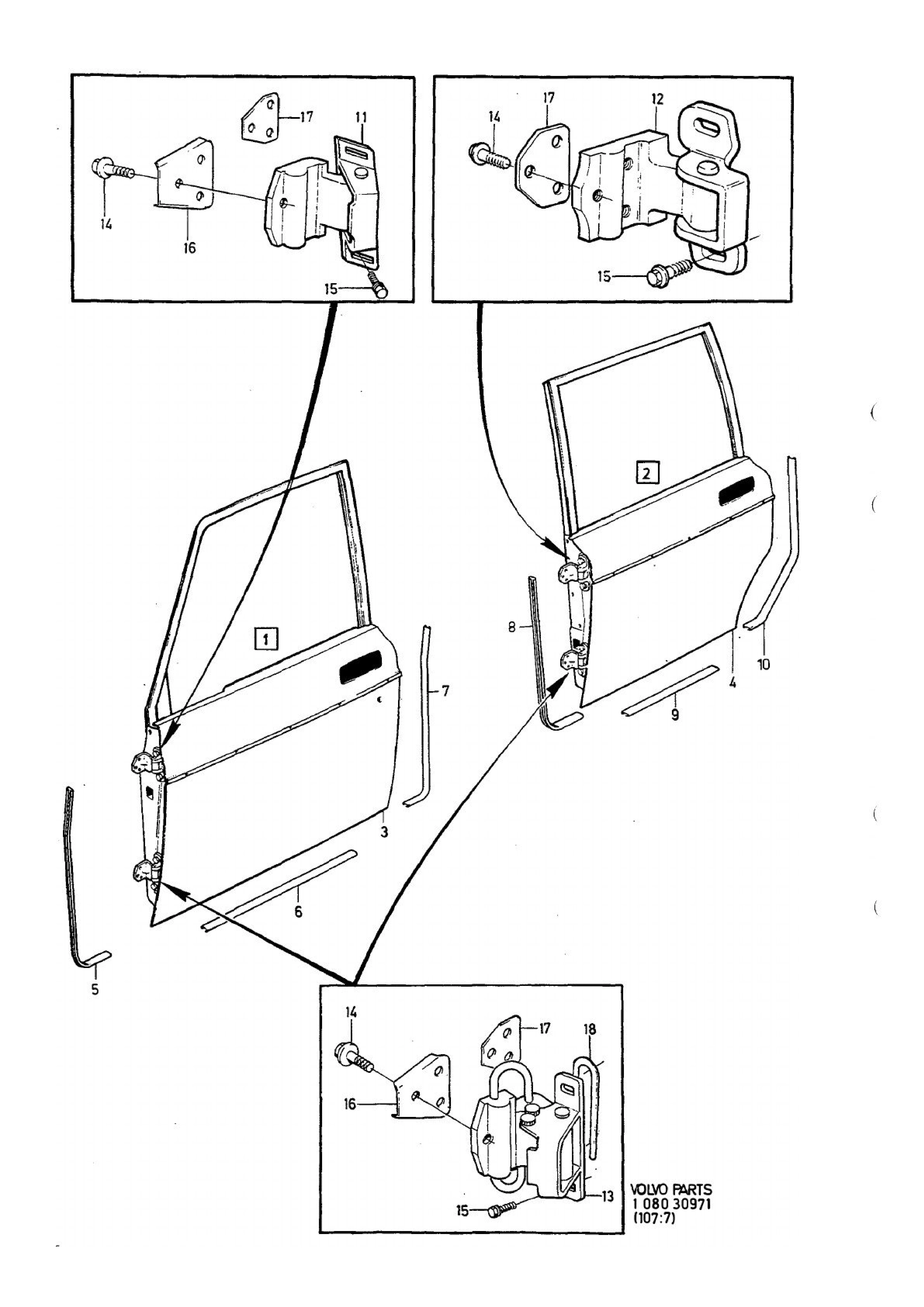

Karosseristomme dörr

Dører og luker · Volvo 240 / 260 1979–84 · KAROSSERISTOMME DÖRR · 83 · side 1517

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 1988

37 deler · – i sortiment

Tur, l

erstattet artikkel

Antall per bil: 1

1-2

1304169

Tur, l A

1304169

Antall per bil: 1

1-3

Tur, l

erstattet artikkel

Antall per bil: 1

1-4

1304173

Tur, l B

1304173

Antall per bil: 1

1-5

Vordertur, l

erstattet artikkel

Antall per bil: 1

1-6

1315683

Vordertur, l

1315683

Antall per bil: 1

1-7

Tur, r

erstattet artikkel

Antall per bil: 1

1-8

1304170

Tur, r A

1304170

Antall per bil: 1

1-9

Tur, r

erstattet artikkel

Antall per bil: 1

1-10

1304174

Tur, r B

1304174

Antall per bil: 1

1-11

Vordertur, r

erstattet artikkel

Antall per bil: 1

1-12

1315684

Vordertur, r

1315684

Antall per bil: 1

9131706

Hintertür, l

9131706

Antall per bil: 1

2-2

9131707

Hintertür, r

9131707

Antall per bil: 1

1254118

Aussenblech, l A

1254118

Inngår i: Bakdörr, h

Antall per bil: 1

1315664

Aussenblech, l C

1315664

Inngår i: Bakdörr, h

Antall per bil: 1

4-2

1315665

Aussenblech r C

1315665

Inngår i: Bakdörr, h

Antall per bil: 1

676082

Halter Dichtprofil

676082

Inngår i: Bakdörr, h

Antall per bil: X

676082

Halter Dichtprofil

676082

Inngår i: Bakdörr, h

Antall per bil

lengde 740X
lengde 480X

676082

Halter Dichtprofil

676082

Inngår i: Bakdörr, h

Antall per bil: X

676082

Halter Dichtprofil

676082

Inngår i: Bakdörr, h

Antall per bil: X

676082

Halter Dichtprofil

676082

Inngår i: Bakdörr, h

Antall per bil: X

676082

Halter Dichtprofil

676082

Inngår i: Bakdörr, h

Antall per bil: X

1315654

Scharnier, l A

1315654

Antall per bil: 1

11-2

1315655

Scharnier, r A

1315655

Antall per bil: 1

1315656

Scharnier, l B

1315656

Antall per bil: 1

12-2

1315657

Scharnier, r B

1315657

Antall per bil: 1

1355200

Scharnier, l C

1355200

Antall per bil: 1 · 2

13-2

1355201

Scharnier, r C

1355201

Antall per bil: 1 · 2

946440

Flanschschraube A

946440

Antall per bil: 12 · 24

946173

Flanschschraube B

946173

Antall per bil: 8 · 16

16 Scheibe— lagerføres ikke som reservedel

1203994

Scheibe, h

1203994utgått av sortimentet

Antall per bil: 4

684738

Nachstellblech

684738

Antall per bil: X

1) Enhet längdmeter. Metervarans bredd = 150 cm.
2) Med textilmatta.
3) Endast bilar med ett tidigt produktionsutförande.
4) Utan textilmatta.
5) Bilar utan infästning för barnsele.
6) Bilar med infästning för barnsele.

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: 2 DRS, 4 DRS, 5 DRS
Gruppe · side: Gruppe 83 · Katalogside 1517

Fotnoter

1): Enhet längdmeter. Metervarans bredd = 150 cm.
2): Med textilmatta.
3): Endast bilar med ett tidigt produktionsutförande.
4): Utan textilmatta.
5): Bilar utan infästning för barnsele.
6): Bilar med infästning för barnsele.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

242: 242 (2-dörrars)
262C: 262C (coupé)
LG: lengde
SP: erstattet artikkel
NS: lagerføres ikke som reservedel
OP: utgått av sortimentet

Slik leser du numrene

1304169 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
