34 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

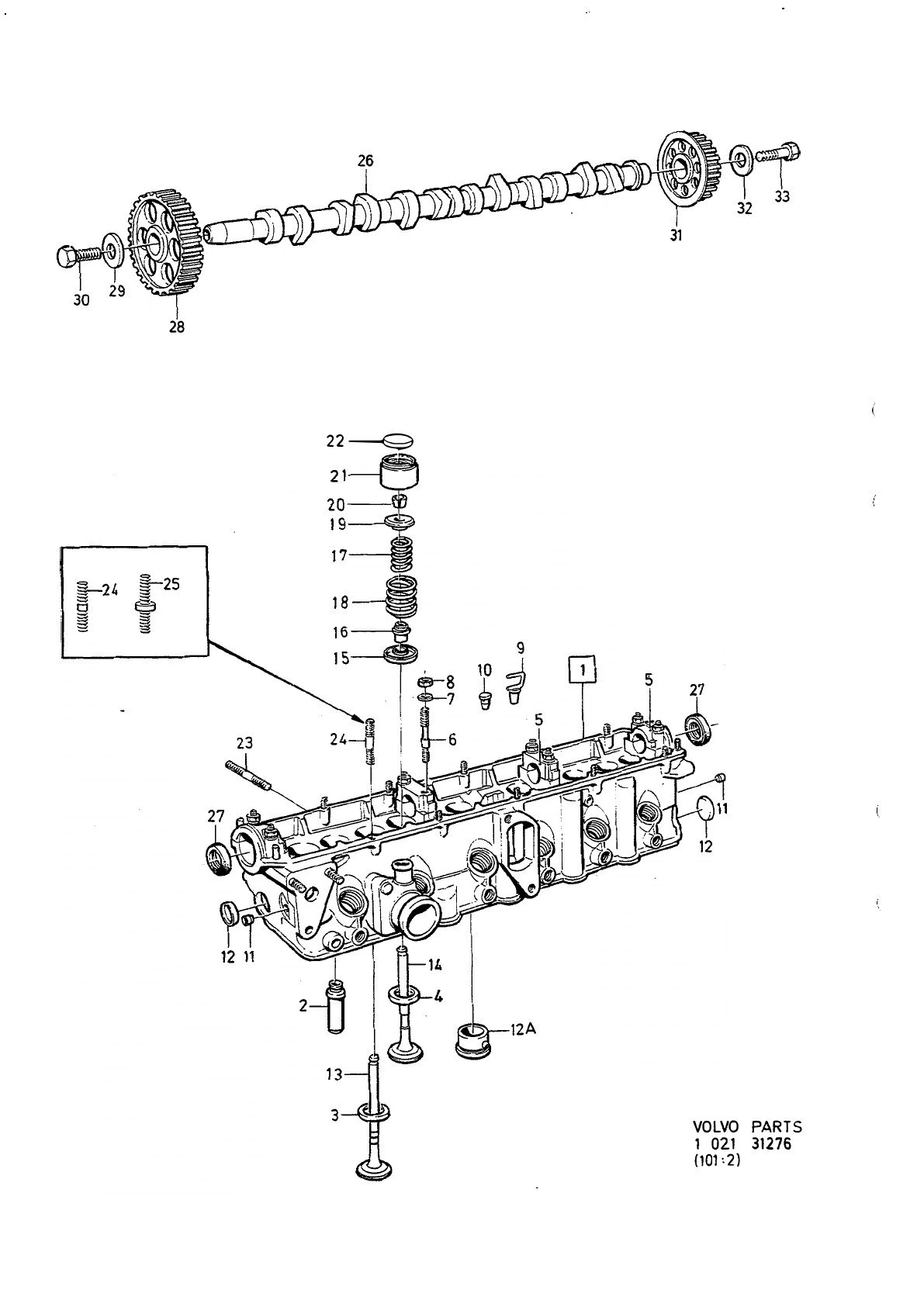

Cylinderhuvud Volvo 240/260 1979-84

Motor · Volvo 240 / 260 1979–84 · CYLINDERHUVUD · 21 · side 197

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

71 deler · – i sortiment

1257500

Zylinderkopf A

1257500

Antall per bil: 1

1-2

1257000

Zylinderkopf B

1257000

Antall per bil: 1

1-3

1328015

Zylinderkopf C

1328015

Antall per bil: 1

1277081

Zylinderkopf D

1277081

Antall per bil: 1

2 Ventilführung— lagerføres ikke som reservedel

Passer: Standardutførelse

2-3

1257613

Ventilführung

1257613

Antall per bil: 10 · 12

3 Ventilsitz— lagerføres ikke som reservedel

Passer: Standardutførelse

3-2

1257627

Ventilsitz A

1257627

Antall per bil: 5 · 6

4 Ventilsitz— lagerføres ikke som reservedel

Passer: Standardutførelse

4-2

1257628

Ventilsitz B

1257628

Antall per bil: 5 · 6

5 Lagerdeckel— lagerføres ikke som reservedel

1257500

Stiftschraube A

1257500

Antall per bil: 8

955894

Scheibe A

955894

Antall per bil: 8

955782

Mutter

955782

Antall per bil: 8

1257599

Duse A

1257599

Antall per bil: 1

1257010

Duse B

1257010

Antall per bil: 2

1257011

Stöpsel

1257011

Antall per bil: 2

1257272

Bundschraube

1257272

Antall per bil: 2

12a

3501758

Vorkammer

3501758

Antall per bil

eksklusive (USA),(CDN) (1257012)6
(1257012)5

12a Vorkammer— lagerføres ikke som reservedel

Passer: (USA), (CDN)

Merknad: Alt. nr 1257012

12a-4

12a

Ikke i sortimentet

1328147

Einlassventil

1328147

Antall per bil: 5 · 6

1328148

Auslassventil

1328148

Antall per bil: 5 · 6

1257051

Scheibe B

1257051

Antall per bil: 10 · 12

3501775

Ventildichtung

3501775inngår i sett

Antall per bil: 10 · 12

1257055

Ventilfeder A

1257055

Antall per bil: 10 · 12

1257056

Ventilfeder B

1257056

Antall per bil: 10 · 12

1257057

Scheibe C

1257057

Antall per bil: 10 · 12

19-2

1328090

Scheibe D

1328090

Antall per bil: 12

1257058

Ventilschloss A

1257058

Antall per bil: 20 · 24

20-2

419643

Ventilschloss B

419643

Antall per bil: 24

1257059

Ventilstössel

1257059

Antall per bil: 10 · 12

1257810

Passcheibe A

1257810

Antall per bil: X

953048

Stiftschraube B

953048

Antall per bil: 10 · 12

953032

Stiftschraube C

953032

Antall per bil

alternativ 112
ENG ca. -41875 eksklusive (USA),(CDN)14

1328034

Stiftschraube D

1328034

Antall per bil

alternativ 212
ENG ca. 41876-, eksklusive (USA),(CDN)14
(USA),(CDN)14

1257509

Nockenwelle A

1257509

Antall per bil: 1

26-2

1257220

Nockenwelle B

1257220

Antall per bil: 1

1257221

Dichtung

1257221inngår i sett

Antall per bil: 2

1257231

Zahnriemenscheibe A

1257231

Antall per bil: 1

1257232

Scheibe E

1257232

Antall per bil: 1

1257605

Schraube A

1257605

Antall per bil: 1

1257166

Zahnriemenscheibe B

1257166

Antall per bil: 1

1257232

Scheibe E

1257232

Antall per bil: 1

3501778

Schraube B

3501778

Antall per bil: 1

1) Motorer med skruvdimension M11 på skruvar för montering cylinderhuvud på cylinderblock.
2) Motorer med skruvdimension M12 på skruvar för montering cylinderhuvud på cylinderblock.
3) Använd bricka 1328090 och ventillås 419643 till denna ventil.

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: D20, D24
Gruppe · side: Gruppe 21 · Katalogside 197

Fotnoter

1): Motorer med skruvdimension M11 på skruvar för montering cylinderhuvud på cylinderblock.
2): Motorer med skruvdimension M12 på skruvar för montering cylinderhuvud på cylinderblock.
3): Använd bricka 1328090 och ventillås 419643 till denna ventil.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

STD: standardutførelse
THK: tykkelse
NS: lagerføres ikke som reservedel
IK: inngår i sett

Slik leser du numrene

1257500 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Cylinderhuvud Volvo 240/260 1979-84

Motor · Volvo 240 / 260 1979–84 · CYLINDERHUVUD · 21 · side 197

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

240 / 260 1979–84

Modeller

D20, D24

Gruppe · side

Gruppe 21 · Katalogside 197

Fotnoter

1): Motorer med skruvdimension M11 på skruvar för montering cylinderhuvud på cylinderblock.
2): Motorer med skruvdimension M12 på skruvar för montering cylinderhuvud på cylinderblock.
3): Använd bricka 1328090 och ventillås 419643 till denna ventil.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

STD: standardutførelse
THK: tykkelse
NS: lagerføres ikke som reservedel
IK: inngår i sett

Slik leser du numrene

1257500 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
