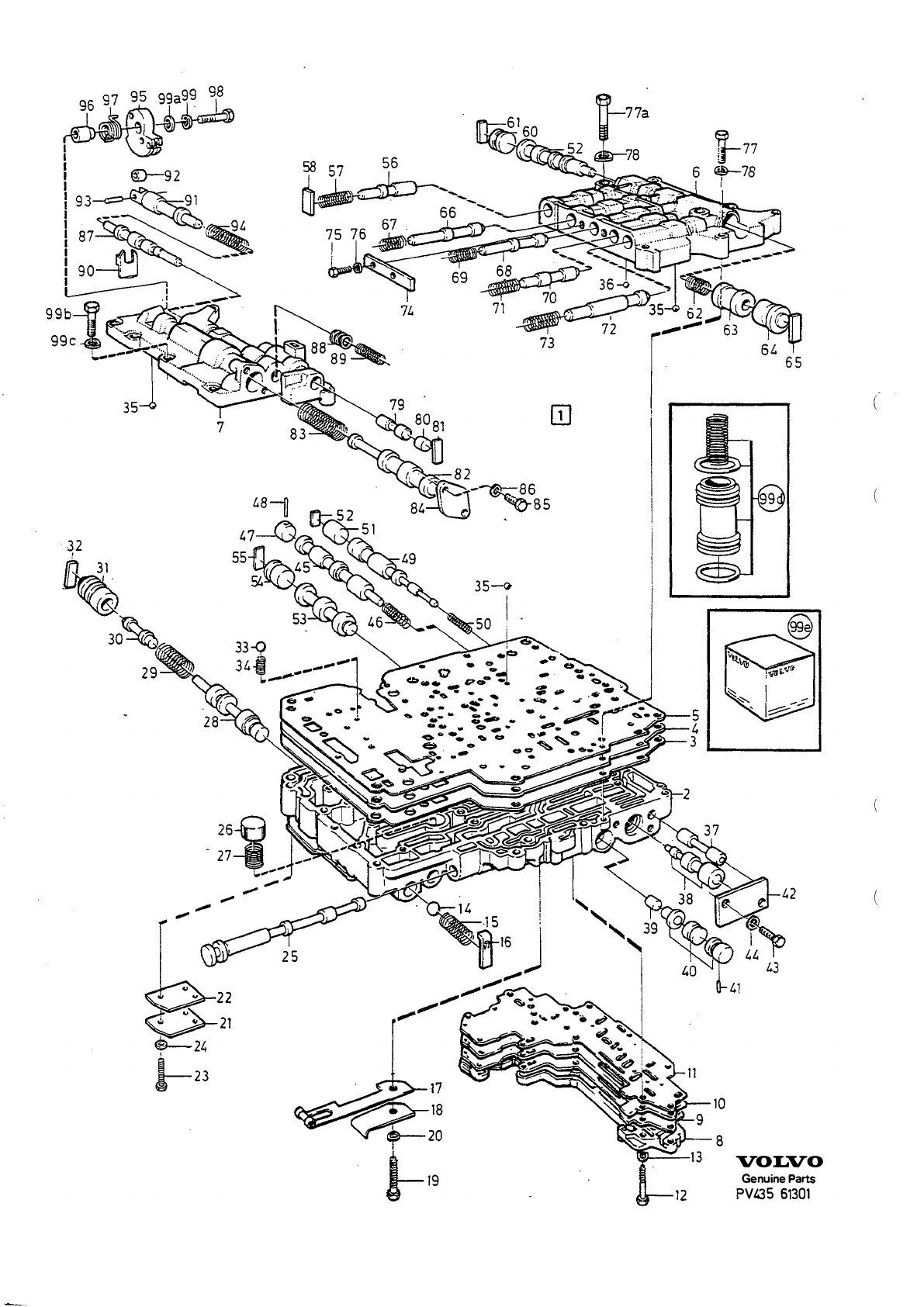

Kontrollsystem Aw70 Volvo 240/260 1979-84

Girkasse · Volvo 240 / 260 1979–84 · STEUERSYSTEM AW70 · 43 · side 1043-1047

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

119 deler · – i sortiment

Kontrollsystem

Ikke i sortimenteterstattet artikkel

Antall per bil: 1

1-2

Kontrollsystem

Ikke i sortimenteterstattet artikkel

Antall per bil: 1

1-3

Kontrollsystem

Ikke i sortimenteterstattet artikkel

Antall per bil: 1

1-4

Kontrollsystem

Ikke i sortimenteterstattet artikkel

Antall per bil: 1

2 Ventilgehäuse untere— lagerføres ikke som reservedel

3 Dichtung— inngår i sett + NS

3 Dichtung— lagerføres ikke som reservedel

4 Verteilertafel— lagerføres ikke som reservedel

5 Dichtung— inngår i sett + NS

5 Dichtung— lagerføres ikke som reservedel

6 Ventilgehäuse oben, hinten— lagerføres ikke som reservedel

7 Ventilgehäuse oben, vorn— lagerføres ikke som reservedel

8 Deckel— lagerføres ikke som reservedel

9 Dichtung— inngår i sett + NS

10 Verteilertafel— lagerføres ikke som reservedel

11 Dichtung— inngår i sett + NS

123919

Schraube A

123919

Antall per bil: 1

12-2

955248

Schraube B

955248

Antall per bil: 6

12 Schraube— lagerføres ikke som reservedel

Merknad: Lengde: 55 mm

941905

Federscheibe A

941905

Antall per bil: 8

400605

Kugel

400605

Antall per bil: 1

1239557

Feder A

1239557inngår i sett

Antall per bil: 1

16 Halter— lagerføres ikke som reservedel

1239574

Sperrfeder

1239574

Antall per bil: 1

1239595

Platte

1239595

Antall per bil: 1

955291

Schraube C

955291lagerføres ikke som reservedel

Antall per bil: 1

941905

Federscheibe A

941905

Antall per bil: 1

21 Abdeckblech— lagerføres ikke som reservedel

1233282

Dichtung

1233282

Antall per bil: 1

955244

Schraube D

955244

Antall per bil: 1

23-2

123919

Schraube A

123919

Antall per bil: 1

941905

Federscheibe A

941905

Antall per bil: 2

25 Umsteuerschieber— lagerføres ikke som reservedel

26 Überstromventil— lagerføres ikke som reservedel

27 Feder— inngår i sett + NS

Merknad: Lengde: 33.3 mm

28 Primär-druckregelventil— lagerføres ikke som reservedel

1239558

Feder B

1239558inngår i sett

Antall per bil: 1

29-2

1239792

Feder C

1239792inngår i sett

Antall per bil: 1

30 Kolben— lagerføres ikke som reservedel

31 Hulse— lagerføres ikke som reservedel

32 Halter— lagerføres ikke som reservedel

1377747

Kugel Gummi A

1377747inngår i sett

Antall per bil: 1

1239594

Feder D

1239594inngår i sett

Antall per bil: 1

1377746

Kugel Gummi B

1377746inngår i sett

Antall per bil: 9

190611

Kugel Stahl

190611

Antall per bil: 1

37 Rucklaufzahnrad Steuerventil— lagerføres ikke som reservedel

38 Schaltventil 2-1— lagerføres ikke som reservedel

Merknad: TRANS NO-1KC86658 · Erstattes av 1239938, 1239939

38-2

1239938

Schaltventil lang 2-1

1239938

Antall per bil: 1

38-3

1239939

Schaltventil kurz 2-1

1239939

Antall per bil: 1

39 Steuerventil 3-4— lagerføres ikke som reservedel

40 Schaltventil 3.— lagerføres ikke som reservedel

41 Stift— lagerføres ikke som reservedel

42 Abdeckblech— lagerføres ikke som reservedel

955244

Schraube D

955244

Antall per bil: 2

941905

Federscheibe A

941905

Antall per bil: 2

45 Schaltventil 3-4— lagerføres ikke som reservedel

46 Feder— inngår i sett + NS

Merknad: Lengde: 35.2 mm

47 Stopfen— lagerføres ikke som reservedel

48 Rolle— lagerføres ikke som reservedel

49 Schaltventil 1-2— lagerføres ikke som reservedel

1239560

Feder E

1239560inngår i sett

Antall per bil: 1

51 Stopfen— lagerføres ikke som reservedel

52 Halter— lagerføres ikke som reservedel

53 Regelventil D-2— lagerføres ikke som reservedel

54 Stopfen D-2— lagerføres ikke som reservedel

55 Halter— lagerføres ikke som reservedel

56 Auslöseventil— lagerføres ikke som reservedel

1239653

Feder F

1239653inngår i sett

Antall per bil: 1

58 Halter— lagerføres ikke som reservedel

Växlingsventil 2-3

Ikke i sortimentetlagerføres ikke som reservedel

60 Stopfen— lagerføres ikke som reservedel

61 Halter— lagerføres ikke som reservedel

1239566

Feder G

1239566inngår i sett

Antall per bil: 1

63 Schaltventil manuell 3-2— lagerføres ikke som reservedel

64 Stopfen— lagerføres ikke som reservedel

65 Halter— lagerføres ikke som reservedel

66 Modulatorventil manuell 3-2— lagerføres ikke som reservedel

1239649

Feder H

1239649inngår i sett

Antall per bil: 1

68 Steuerventil hintere Kupplung, C2— lagerføres ikke som reservedel

1239559

Feder I

1239559inngår i sett

Antall per bil: 1

70 Modulatorventil Regler— lagerføres ikke som reservedel

1233176

Feder J

1233176inngår i sett

Antall per bil: 1

72 Modulatorventil manuell 2-1— lagerføres ikke som reservedel

1239564

Feder K

1239564inngår i sett

Antall per bil: 1

74 Abdeckblech— lagerføres ikke som reservedel

955244

Schraube D

955244

Antall per bil: 2

941905

Federscheibe A

941905

Antall per bil: 2

1239563

Schraube E

1239563

Antall per bil: 4

77a

955250

Schraube F

955250

Antall per bil: 1

941905

Federscheibe A

941905

Antall per bil: 5

79 Ventil— lagerføres ikke som reservedel

80 Stopfen— lagerføres ikke som reservedel

81 Halter— lagerføres ikke som reservedel

82 Sekundär-druckregelventil— lagerføres ikke som reservedel

83 Feder— inngår i sett + NS

Merknad: Lengde: 71.3 mm

84 Abdeckblech— lagerføres ikke som reservedel

955244

Schraube D

955244

Antall per bil: 2

941905

Federscheibe A

941905

Antall per bil: 2

87 Drosselventil— lagerføres ikke som reservedel

1233198

Passcheibe

1233198

Antall per bil: X

1239568

Feder L

1239568inngår i sett

Antall per bil: 1

1239569

Anschlagscheibe

1239569

Antall per bil: 1

91 Drosselventil— lagerføres ikke som reservedel

92 Rolle— lagerføres ikke som reservedel

93 Stift— lagerføres ikke som reservedel

1239570

Feder M

1239570inngår i sett

Antall per bil: 1

1340033

Nocken

1340033

Antall per bil: 1

1233204

Abstandhulse

1233204

Antall per bil: 1

1233205

Feder N

1233205inngår i sett

Antall per bil: 1

1239589

Schraube G

1239589

Antall per bil: 1

941906

Federscheibe B

941906

Antall per bil: 1

99a

1233203

Scheibe

1233203

Antall per bil: 1

99b

1239586

Schraube H

1239586

Antall per bil: 4

99b-2

955248

Schraube B

955248

Antall per bil: 2

99b-3

1239563

Schraube E

1239563

Antall per bil: 1

99c

941905

Federscheibe A

941905

Antall per bil: 7

99d Kolben

Merknad: Se gruppe 43, side 1011 (AUTOMATVÄXELLÅDA)

99e

Reparationssats

Ikke i sortimentet

1) Maximalt antal 6 st.

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: A=1239830 B=1239947 C=1239964 D=1239036
Gruppe · side: Gruppe 43 · Katalogside 1043-1047

Fotnoter

1): Maximalt antal 6 st.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde
O.DIA: diameter, yttre
SP: erstattet artikkel
NS: lagerføres ikke som reservedel
KN: inngår i sett + NS
IK: inngår i sett

Slik leser du numrene

123919 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
