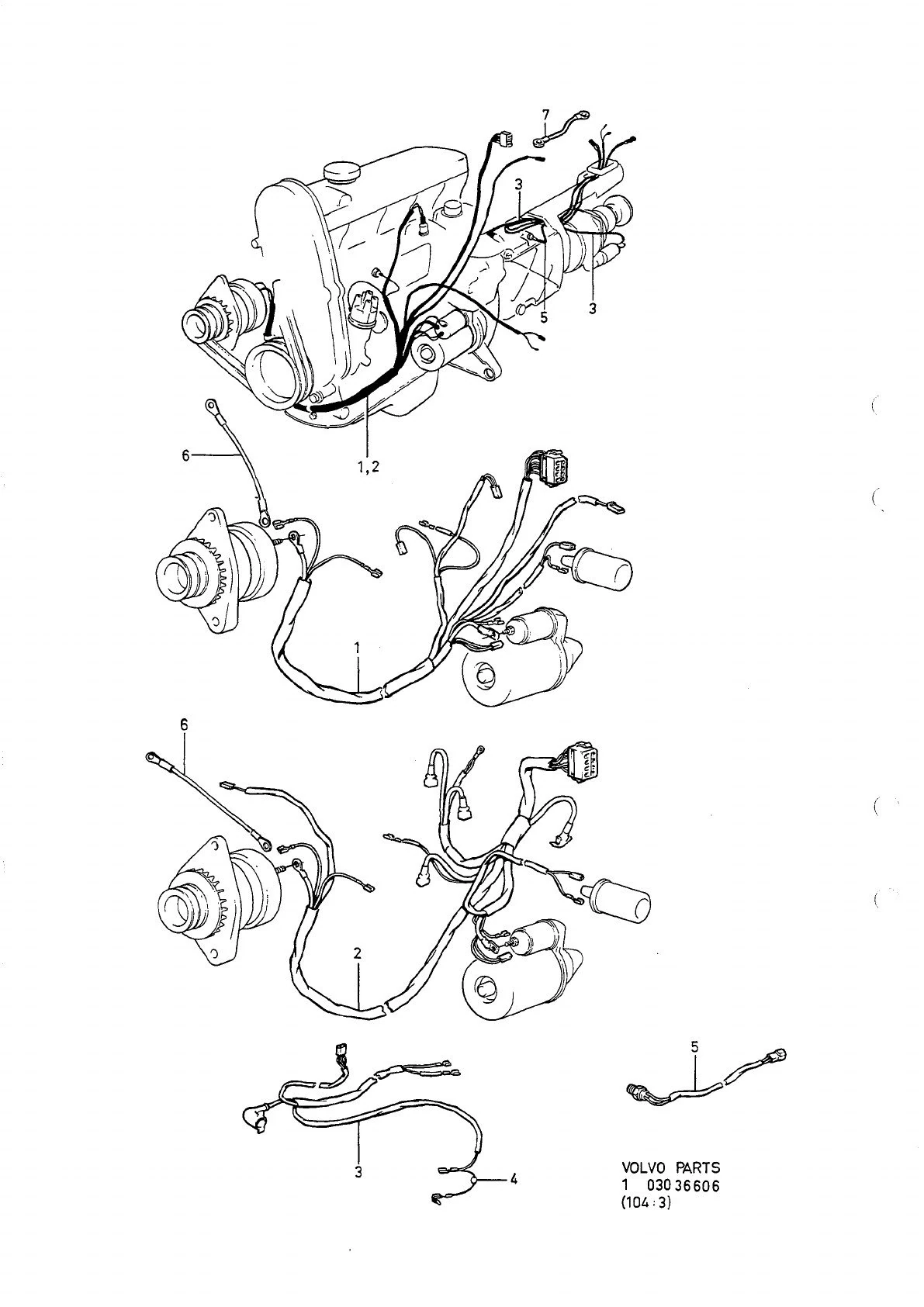

Ledningsmatta, motorväxellåda

Ledninger og sikringer · Volvo 240 / 260 1985–87 · LEDNINGSMATTA, MOTOR- VÄXELLÅDA · 37 · side 481

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

36 deler · – i sortiment

3515727

Cable harness Motor A

3515727

Antall per bil: 1

1-2

1362573

Cable harness Motor B

1362573

Antall per bil: 1

3515728

Cable harness Motor C

3515728

Antall per bil: 1

3 Cable harness Overdrive— lagerføres ikke som reservedel

Passer: Girkasse, M46

243994

Diode

243994

Antall per bil: 1

5 Cable harness back-up lamp— lagerføres ikke som reservedel

Passer: Manuelt gir

5-2

3523813

Electric cable

3523813

Antall per bil: 2

5-3

949490

Cable terminal

949490

Antall per bil: 2

5-4

3515733

Cable harness Fuel pump

3515733

Antall per bil: 1

1215278

Earth cable alternator-earth

1215278

Antall per bil: 1

6-2

1258152

Earth cable compressor-earth A

1258152

Antall per bil: 1

6-3

1348043

Earth cable compressor-earth B

1348043

Antall per bil: 1

948916

Earth cable Motor

948916

Antall per bil: 1

? Cable harness, engine compartment-dashboard ........ 4CYL, 6CYL

Merknad: Se gruppe 37, side 483 (LEDNINGSMATTA, MOTOR- VÄXELLÅDA)

? Cable harness, engine compartment-dashboard ........ DSL

Merknad: Se gruppe 37, side 485 (LEDNINGSMATTA, MOTOR- VÄXELLÅDA)

? Cable harness, engine- gearbox 4CYL

Merknad: Se gruppe 37, side 487 (LEDNINGSMATTA TÄNDSYSTEM)

1362549
Ledningsmatta
1362549 · LEDNINGSMATTA TÄNDSYSTEM · Posisjonsnummer 1
1363461
Ledningsmatta
1363461 · LEDNINGSMATTA TÄNDSYSTEM · Posisjonsnummer 1
3515885
Ledningsmatta
3515885 · LEDNINGSMATTA TÄNDSYSTEM · Posisjonsnummer 1
1307582
Ledningsmatta
1307582 · LEDNINGSMATTA TÄNDSYSTEM · Posisjonsnummer 1

? Cable harness, engine- gearbox 6CYL

Merknad: Se gruppe 37, side 489 (LEDNINGSMATTA LUFTKONDITIONERING)

1362164
Ledningsmatta
1362164 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
1363378
Ledningsmatta
1363378 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
1347843
Ledningsmatta
1347843 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
3515730
Ledningsmatta
3515730 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1

? Cable harness, engine- gearbox DSL

Merknad: Se gruppe 37, side 491 (LEDNINGSMATTA LUFTKONDITIONERING)

1362164
Ledningsmatta
1362164 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
1363378
Ledningsmatta
1363378 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
1347843
Ledningsmatta
1347843 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
3515730
Ledningsmatta
3515730 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1

? Cable harness ignition system

Merknad: Se gruppe 37, side 493 (LEDNINGSMATTA, FÖNSTERHISSAR)

? Cable harness Air conditioning

Merknad: Se gruppe 37, side 495 (LEDNINGSMATTA CENTRALLÅS / BOTTENSVÄLLARE BAKLUCKA)

? Cable harness cabin .............

Merknad: Se gruppe 37, side 497 (LEDNINGSMATTA CENTRALLÅS / BOTTENSVÄLLARE BAKLUCKA)

? Cable harness, power windows

Merknad: Se gruppe 37, side 499 (LEDNINGSMATTA, BACKSPEGLAR)

1259492
Ledningsmatta, v elbackspegel
1259492 · LEDNINGSMATTA, BACKSPEGLAR · Posisjonsnummer 1
1259493
Ledningsmatta, h elbackspegel
1259493 · LEDNINGSMATTA, BACKSPEGLAR · Posisjonsnummer 1

? Cable harness central locking .

Merknad: Se gruppe 37, side 501 (LEDNINGSMATTA, BACKSPEGLAR)

? Cable harness, bottom rails- boot lid/tailgate ............

Merknad: Se gruppe 37, side 503 (LEDNINGAR, LEDNINGS- SKOR, HYLSOR)

? Cable harness, door mirrors ...

Merknad: Se gruppe 37, side 505 (ISOLATORER FLATSTIFT)

? Cables, cable terminals and sleeves .............................

Merknad: Se gruppe 37, side 507 (ISOLATORER FLATSTIFT)

? Insulators tab ........................

Merknad: Se gruppe 37, side 511

? Insulators pin ........................

Merknad: Se gruppe 37, side 513

? Contacts Insulators ..................

Merknad: Se gruppe 37, side 515

? Contacts .................................

Merknad: Se gruppe 37, side 517

? Rubber grommets, holders, clamps, screws, washers .......

Merknad: Se gruppe 37, side 519

? Elec. distribution centre, fusebox and fuses .............................

Merknad: Se gruppe 37, side 525 (INSTRUMENTERING)

? Notes .....................................

Passer: Årsmodell 1979–1984 · B19ET · B21ET

Merknad: Motorer B17A · B21FT och tillhörande detaljer redovisas ej i denna katalog. Vid behov hänvisas till reservdelskatalog 240-260 SERIES

1) Motorer B17A,B19ET,B21ET,B21FT och tillhörande detaljer redovisas ej i denna katalog. Vid behov hänvisas till reservdelskatalog 240-260 SERIES 1979-1984.

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: 4 CYL
Gruppe · side: Gruppe 37 · Katalogside 481

Fotnoter

1): Motorer B17A,B19ET,B21ET,B21FT och tillhörande detaljer redovisas ej i denna katalog. Vid behov hänvisas till reservdelskatalog 240-260 SERIES 1979-1984.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

B200K: 2,0 l 4-cyl förgasare (240/740)
B230A: 2,3 l 4-cyl förgasare (240/740)
B230K: 2,3 l 4-cyl förgasare (240/740)
B200E: 2,0 l 4-cyl insprutning (240/740)
B230E: 2,3 l 4-cyl insprutning (240/740)
B230F: 2,3 l 4-cyl insprutning, katalysator (240/740/940)
EXC: exklusive |
R.H.D: hégerstyrning
TURBO: turbo
TRANS: girkasse
MAN.TRANS: manuelt gir
F.I: innsprøytingsmotor (bensin)
A.C: med klimaanlegg
4DRS: 4-dørs personbil
5DRS: 5-dørs personbil
B19ET: 1,9 l 4-cyl insprutning turbo (240)
B21ET: 2,1 l 4-cyl insprutning turbo (240 Turbo)
NS: lagerføres ikke som reservedel

Slik leser du numrene

3515727 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
