Hämtar sprängskiss…

46 posisjoner · – i sortiment

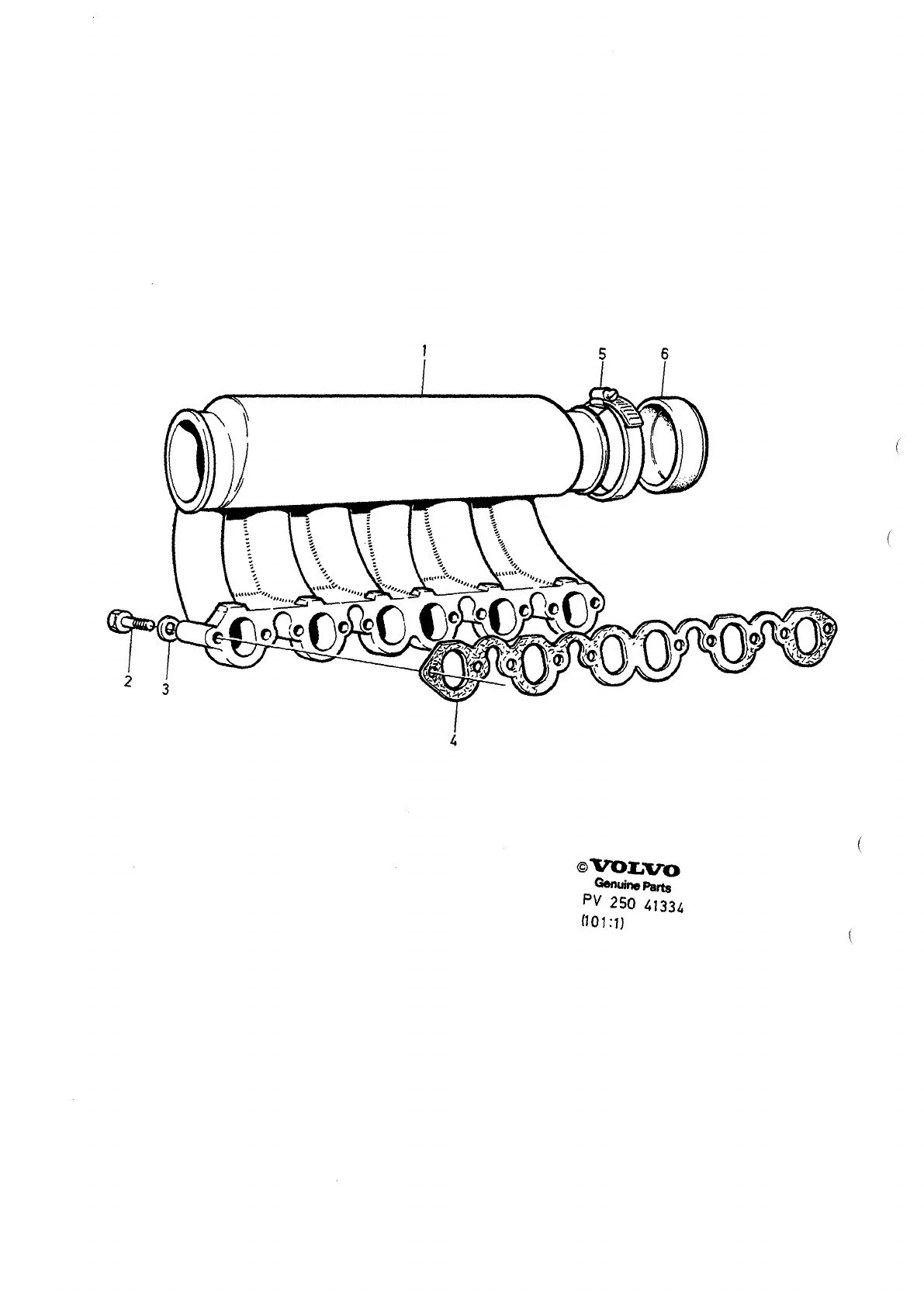

INLOPPSRÖR

Klikk på et tall for å se artiklene

Induction pipe ( manifold )

KA 41334 · 42189

Eksosanlegg · D24 · INDUCTION PIPE ( MANIFOLD ) · side 259

Samme KA-nummer finnes også i: 240 1988 · 240 / 260 1979–84

54 deler · – i sortiment

1

1257178

Inlet pipe A

1257178

Antall per bil: 1

1 Inlet manifold complete— lagerføres ikke som reservedel

2

965217

Flange screw

965217

Antall per bil: 12

2-2

2

Inlet pipe

erstattet artikkel

Antall per bil: 1

2-3

1389200

Inlet pipe B

1389200

Antall per bil: 1

3

1328337

Washer

1328337

Antall per bil: 12

3-2

953044

Stud

953044

Antall per bil: 3

3-3

967758

Stud self-propelled

967758utgått av sortimentet

Antall per bil: 3

4

3507033

Gasket A

3507033

Antall per bil: 1

4-2

1326627

Nipple A

1326627

Antall per bil: 1

5

943481

Hose clamp

943481

Antall per bil: 1

5-2

947043

Nipple B

947043

Antall per bil: 1

6

1257251

Cover

1257251

Antall per bil: 1

6-2

948990

Plug A

948990

Antall per bil: 1

7

1276445

Nipple C

1276445

Antall per bil: 1

8

943513

Nipple D

943513

Antall per bil: 1

9

1276445

Nipple C

1276445

Antall per bil: 1

10

191026

Plug

191026

Antall per bil: 1

11

1266539

Nipple E

1266539

Antall per bil: 1

12

943835

Plug B

943835

Antall per bil: 1

12a

961575

Thread insert

961575

Antall per bil: 1

13

1378879

Gasket B

1378879inngår i sett

Antall per bil: 1

14

945408

Flange nut A

945408

Antall per bil: 8

15

1357760

Stay

1357760

Antall per bil: 1

16

949846

Screw A

949846

Antall per bil: 1

17 Screw

Merknad: Se gruppe 21, side 111 (MOTOR MED MONTERINGSDETALJER)

970952
Skruv
970952 · MOTOR MED MONTERINGSDETALJER · Posisjonsnummer 16

18 Shutter housing— lagerføres ikke som reservedel

19

1332460

Throttle housing

1332460

Antall per bil: 1

20

942593

Foring

942593

Antall per bil: 2

21

419568

Rubber ring

419568inngår i sett

Antall per bil: 1

22

1326015

Shutter shaft

1326015

Antall per bil: 1

23

3501595

Throttle disc

3501595

Antall per bil: 1

24

943781

Screw B

943781

Antall per bil: 2

25

1266710

Fjær

1266710

Antall per bil: 1

26

1266711

Fjær retainer

1266711

Antall per bil: 1

27

3547089

Lever

3547089

Antall per bil: 1

28

963106

Lock nut

963106

Antall per bil: 1

29

944925

Screw C

944925

Antall per bil: 1

30

955780

Nut

955780

Antall per bil: 1

31

948040

Nipple F

948040

Antall per bil: 1

32

946600

Nipple G

946600

Antall per bil: 1

33

1326016

Bracket

1326016

Antall per bil: 1

34

956162

Screw D

956162

Antall per bil: 2

35

1336085

Valve housing

1336085

Antall per bil: 1

36 Valve housing— lagerføres ikke som reservedel

37

1219554

Idle screw

1219554

Antall per bil: 1

38

947114

O-ring

947114inngår i sett

Antall per bil: 1

39

463766

Gasket C

463766inngår i sett

Antall per bil: 1

40

959190

Screw E

959190

Antall per bil: 2

41

941905

Fjær washer A

941905

Antall per bil: 2

41a

949046

Plug C

949046

Antall per bil: 1

42

1271488

Gasket D

1271488inngår i sett

Antall per bil: 1

43

941907

Fjær washer B

941907

Antall per bil: 3

44

968862

Flange nut B

968862

Antall per bil: 3

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: D24
Gruppe · side: Gruppe 25 · Katalogside 259

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

NS: lagerføres ikke som reservedel
SP: erstattet artikkel
OP: utgått av sortimentet
IK: inngår i sett

Slik leser du numrene

1257178 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
