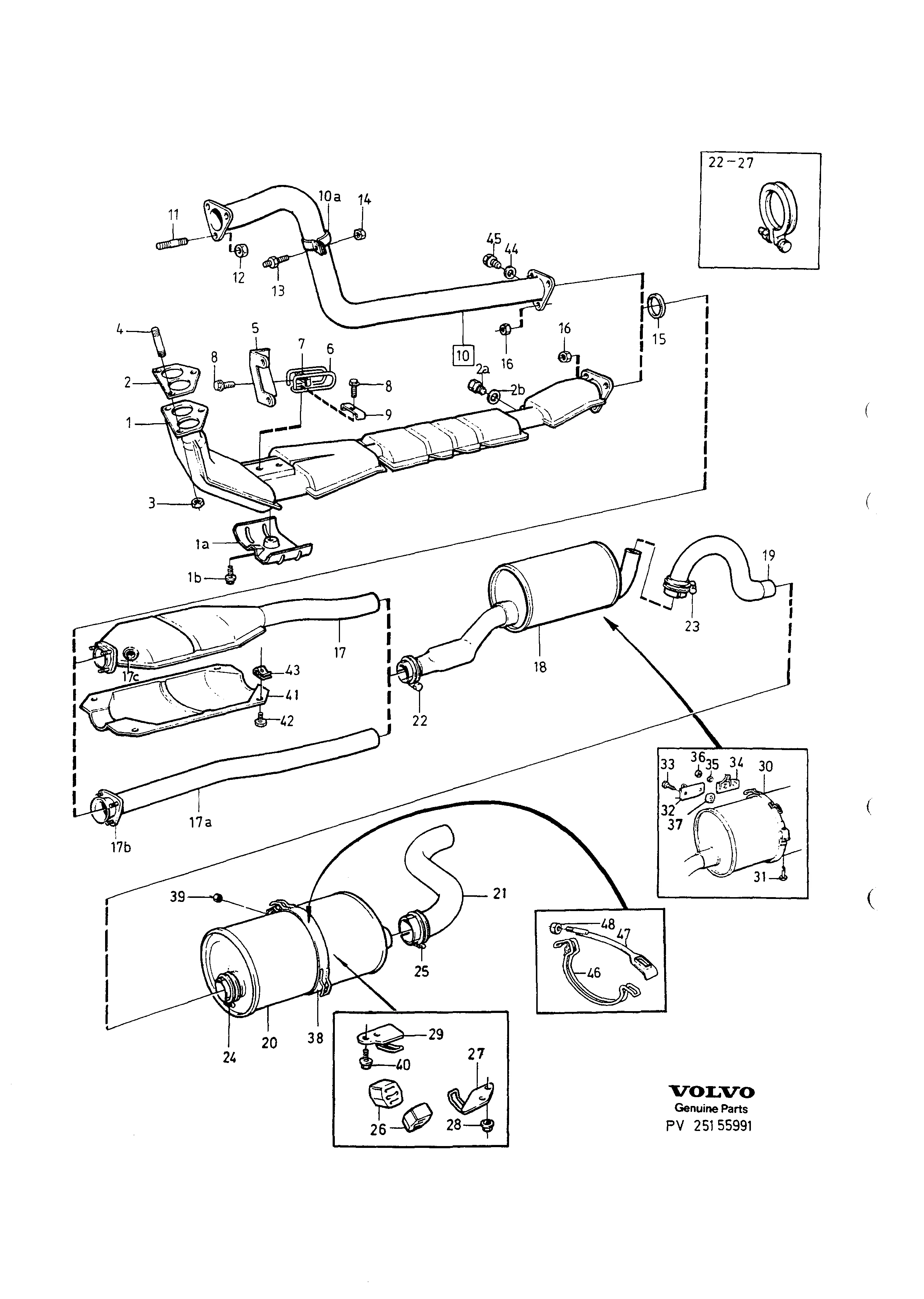

Avgassystem Volvo 740

Eksosanlegg · Volvo 740 1988–90 · EXHAUST SYSTEM · 25 · side 351

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

89 deler · – i sortiment

Avgasrör, främre

erstattet artikkel

Antall per bil: B230F, B200F 1

1-2

Avgasrör, främre

erstattet artikkel

Antall per bil: B230F, B200F 1

1-3

Avgasrör, främre

erstattet artikkel

Antall per bil: B230F, B200F 1

1-4

Avgasrör, främre

erstattet artikkel

Antall per bil: B230F, B200F 1

1-5

3514974

Avgasrör, främre A

3514974

Antall per bil: B230F, B200F 1

1-6

Avgasrör, främre

erstattet artikkel

Antall per bil: B230F, B200F 1

1-7

6842566

Avgasrör, främre B

6842566

Antall per bil: B230F, B200F 1

3514972

Skyddsplåt A

3514972

Antall per bil: B230F, B200F 1

947107

Flänsskruv A

947107

Antall per bil: B230F, B200F 1

3531326

Packning A

3531326inngår i sett

Antall per bil: B230F, B200F 1

960632

Plugg

960632

Antall per bil: B230F, B200F 1

947624

Packning B

947624

Antall per bil: B230F, B200F 1

977211

Flänslåsmutter A

977211

Antall per bil: B230F, B200F 3

978343

Pinnskruv A

978343

Antall per bil: B230F, B200F 3

1357917

Konsol A

1357917

Antall per bil: B230F, B200F 1

1276583

Konsol B

1276583

Antall per bil: B230F, B200F 1

948645

Flänslåsmutter B

948645

Antall per bil: B230F, B200F 1

945444

Flänsskruv B

945444

Antall per bil: B230F, B200F 3

1306768

Bricka A

1306768

Antall per bil: B230F, B200F 3

3514044

Avgasrör, främre C

3514044

Antall per bil: B230FT 1

10-2

9146796

Avgasrör, främre D

9146796

Antall per bil: B230FT 1

10-3

3514585

Avgasrör, främre E

3514585

Antall per bil: B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

10a

1346590

Klämma A

1346590

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

1357769

Pinnskruv B

1357769

Antall per bil: B230FT 3 · B230GT eksklusive Multi-link 3 · B230GT Multi-link 3

948645

Flänslåsmutter B

948645

Antall per bil: B230FT 3 · B230GT eksklusive Multi-link 3 · B230GT Multi-link 3

1346591

Skruv A

1346591

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

971098

Flänslåsmutter C

971098

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

1266118

Tätningsring A

1266118inngår i sett

Antall per bil: B230F, B200F 1

15-2

1306852

Tätningsring B

1306852

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

948645

Flänslåsmutter B

948645inngår i sett

Antall per bil: B230F, B200F 3 · B230FT 3 · B230GT eksklusive Multi-link 3 · B230GT Multi-link 3

1332383

Katalysrenare A

1332383inngår i sett

Antall per bil: B230F, B200F 1

17a

1336294

Avgasrör A

1336294

Antall per bil: B230F, B200F 1

17a-2

1378644

Avgasrör B

1378644

Antall per bil: B230FT 1

17b

1276031

Fläns

1276031

Antall per bil: B230F, B200F 1 · B230FT 1

17b-2

17b

Fläns

Ikke i sortimentet

Antall per bil: B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

17c

3531545

Mutter

3531545

Antall per bil: B230F, B200F 1

1378341

Ljuddämpare A

1378341

Antall per bil: B230F, B200F 1

Avgasrör

Ikke i sortimenteterstattet artikkel

Antall per bil: B230F, B200F 1

19-2

1378186

Avgasrör C

1378186

Antall per bil: B230FT 1

19-3

Avgasrör

erstattet artikkel

Antall per bil: B230FT 1

19-4

Avgasrör

Ikke i sortimenteterstattet artikkel

Antall per bil: B230GT eksklusive Multi-link 1

3531670

Ljuddämpare, bakre A

3531670

Antall per bil: B230F, B200F 1

20-2

3531672

Ljuddämpare, bakre B

3531672

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1

20-3

3514722

Ljuddämpare, bakre C

3514722

Antall per bil: B230GT Multi-link 1

3536167

Avgasrör, bakre

3536167

Antall per bil: B230F, B200F 1

21-2

3536168

Avgasrör D

3536168

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1

21-3

1271361

Avgasrör E

1271361

Antall per bil: B230GT Multi-link 1

975260

Klämma B

975260

Antall per bil: B230F, B200F 1

22-2

975262

Klämma C

975262

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

975260

Klämma B

975260

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1

975259

Klämma D

975259

Antall per bil: B230F, B200F 1 · B230GT Multi-link 1

24-2

975261

Klämma E

975261

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1

976587

Klämma F

976587

Antall per bil: B230F, B200F 1

25-2

976412

Klämma G

976412

Antall per bil: B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

1378313

Hänke A

1378313

Antall per bil: B230F, B200F 2 · B230FT 2 · B230GT eksklusive Multi-link 2 · B230GT Multi-link 2

3514148

Bygel, v A

3514148

Antall per bil: B230F, B200F 1 · B230FT 1

27-2

3514581

Bygel, v B

3514581

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

948645

Flänslåsmutter B

948645

Antall per bil: B230F, B200F 2 · B230FT 2 · B230GT eksklusive Multi-link 2 · B230GT Multi-link 2

1378310

Bygel, h A

1378310

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

1378821

Bygel A

1378821

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

955278

Skruv B

955278

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

1273841

Bygel, h B

1273841

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

946440

Flänsskruv C

946440

Antall per bil: B230F, B200F 2 · B230FT 2 · B230GT eksklusive Multi-link 2 · B230GT Multi-link 2

1330112

Bygel, v C

1330112

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

976944

Bricka B

976944

Antall per bil: B230F, B200F 2 · B230FT 2 · B230GT eksklusive Multi-link 2 · B230GT Multi-link 2

948645

Flänslåsmutter B

948645

Antall per bil: B230F, B200F 2 · B230FT 2 · B230GT eksklusive Multi-link 2 · B230GT Multi-link 2

1329647

Hänke B

1329647

Antall per bil: B230F, B200F 2 · B230FT 2 · B230GT eksklusive Multi-link 2 · B230GT Multi-link 2

Bygel

erstattet artikkel

Antall per bil: B230F, B200F 1

948645

Flänslåsmutter B

948645

Antall per bil: B230F, B200F 1 · B230FT 1

946440

Flänsskruv C

946440

Antall per bil: B230F, B200F 2 · B230FT 2 · B230GT eksklusive Multi-link 2 · B230GT Multi-link 2

3547567

Skyddsplåt B

3547567

Antall per bil: B230F, B200F 1

41-2

1346937

Skyddsplåt C

1346937

Antall per bil: B230FT 1

946485

Skruv C

946485

Antall per bil: B230F, B200F 4 · B230FT 4

1255989

Fjädermutter

1255989

Antall per bil: B230F, B200F 4 · B230FT 4

947282

Packning C

947282

Antall per bil: B230FT 1

948404

Propp

948404

Antall per bil: B230FT 1

45-2

968144

Propp utan temperaturgivare

968144

Antall per bil: B230FT 1

3514919

Bygel B

3514919

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

3514922

Bygel C

3514922

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

949278

Flänslåsmutter D

949278

Antall per bil: B230F, B200F 1 · B230FT 1 · B230GT eksklusive Multi-link 1 · B230GT Multi-link 1

2324

1378186

Avgasrör C

1378186

1) 740 4DRS CH -294099. 740 5DRS CH -176799.
2) 740 4DRS CH 294100-. 740 5DRS CH 176800-.
3) Service alternative. / Service-alternativ.
4) 4DRS CH-372190, 5DRS CH -227699.
5) 4DRS CH 372191-. 5DRS CH 227700-.

Fra Volvos originalkatalog

Katalog: 740 1988–90
Gruppe · side: Gruppe 25 · Katalogside 351
Antallkolonner: A = B230F, B200F · B = B230FT (2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)) · C = B230GT EXC Multi-link · D = B230GT Multi-link · E = B230F, B200F, B230FT, B230GT

Fotnoter

1): 740, 4 -dörrars personvagn: Til og med chassis nr 294099; 740, 5 -dörrars personvagn: Til og med chassis nr 176799
2): 740, 4 -dörrars personvagn: Chassis nr 294100–740; 5 -dörrars personvagn: Fra chassis nr 176800
3): Service alternative. / Service-alternativ.
4): 4 -dörrars personvagn: Til og med chassis nr 372190; 5 -dörrars personvagn: Til og med chassis nr 227699
5): 4 -dörrars personvagn: Fra chassis nr 372191; 5 -dörrars personvagn: Fra chassis nr 227700

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

4DRS: 4 -dörrars personvagn
5DRS: 5 -dörrars personvagn

Slik leser du numrene

3514974 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Avgassystem Volvo 740

Eksosanlegg · Volvo 740 1988–90 · EXHAUST SYSTEM · 25 · side 351

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

740 1988–90

Gruppe · side

Gruppe 25 · Katalogside 351

Antallkolonner

A = B230F, B200F · B = B230FT (2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)) · C = B230GT EXC Multi-link · D = B230GT Multi-link · E = B230F, B200F, B230FT, B230GT

Fotnoter

1): 740, 4 -dörrars personvagn: Til og med chassis nr 294099; 740, 5 -dörrars personvagn: Til og med chassis nr 176799
2): 740, 4 -dörrars personvagn: Chassis nr 294100–740; 5 -dörrars personvagn: Fra chassis nr 176800
3): Service alternative. / Service-alternativ.
4): 4 -dörrars personvagn: Til og med chassis nr 372190; 5 -dörrars personvagn: Til og med chassis nr 227699
5): 4 -dörrars personvagn: Fra chassis nr 372191; 5 -dörrars personvagn: Fra chassis nr 227700

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

4DRS: 4 -dörrars personvagn
5DRS: 5 -dörrars personvagn

Slik leser du numrene

3514974 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
