Bakaxel Volvo 740

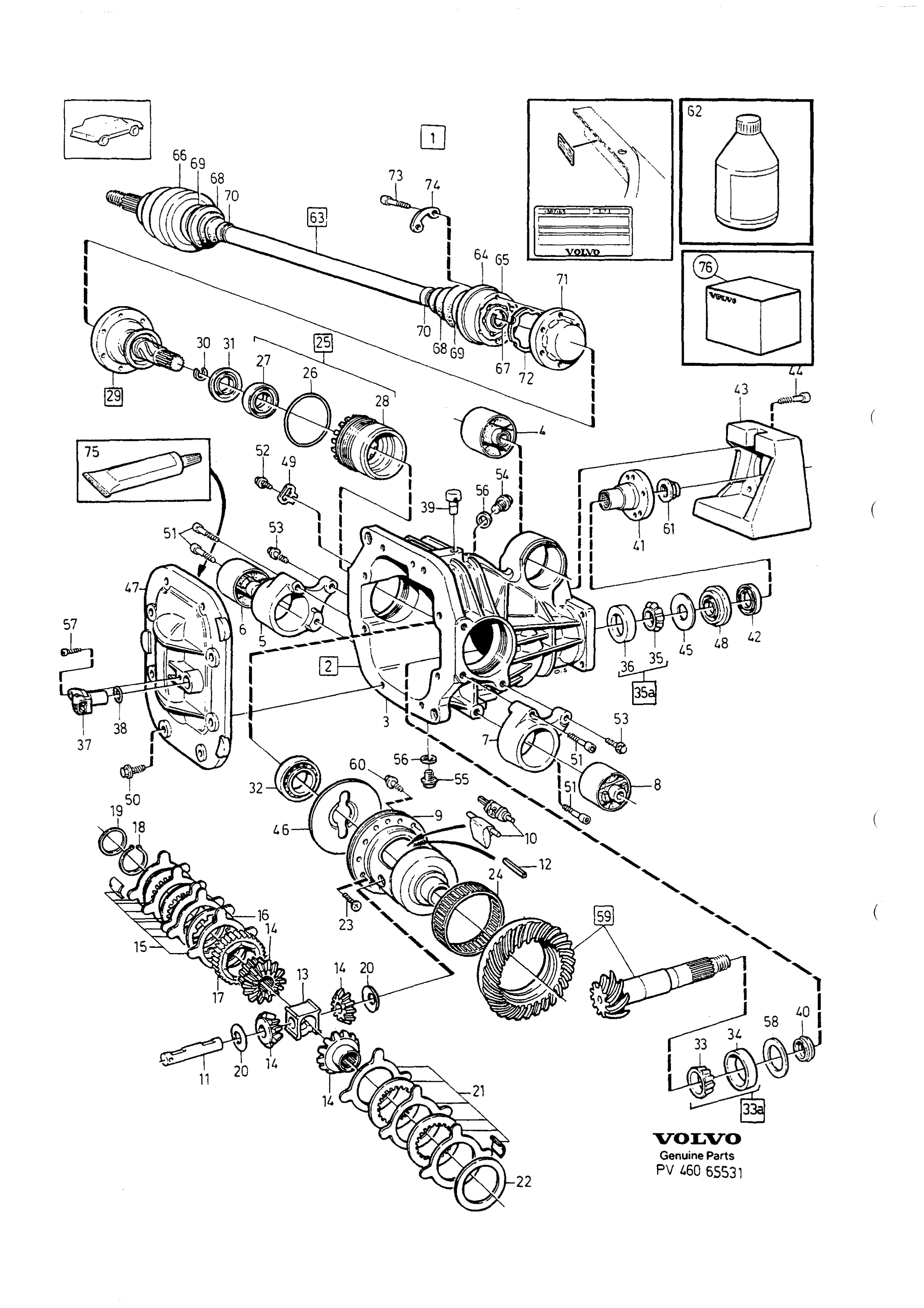

Bakaksel · Volvo 740 1988–90 · REAR AXLE LIMITED SLIP DIFFERENTIAL · 46 · side 1023

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 760 1988

110 deler · – i sortiment

1216328

Bakaxel A

1216328lagerføres ikke som reservedel

Antall per bil: 1

Slutväxel

erstattet artikkel

Inngår i: Bakaxel

Antall per bil: 1

2-2

Slutväxel

erstattet artikkel

Inngår i: Bakaxel

Antall per bil: 1

2-3

6843212

Slutväxel A

6843212

Inngår i: Bakaxel

Antall per bil: 1

2-4

Slutväxel

erstattet artikkel

Inngår i: Bakaxel

Antall per bil: 1

2-5

Slutväxel

erstattet artikkel

Inngår i: Bakaxel

Antall per bil: 1

2-6

6843213

Slutväxel B

6843213

Inngår i: Bakaxel

Antall per bil: 1

2-7

Slutväxel

erstattet artikkel

Inngår i: Bakaxel

Antall per bil: 1

2-8

6814844

Slutväxel C

6814844

Inngår i: Bakaxel

Antall per bil: 1

Växelhus

erstattet artikkel

Inngår i: Slutväxel

Antall per bil: 1

3-2

3549683

Växelhus

3549683

Inngår i: Slutväxel

Antall per bil: 1

3530391

Bussning A

3530391

Inngår i: Växelhus

Antall per bil: 1

3520573

Konsol A

3520573

Inngår i: Slutväxel

Antall per bil: 1

1359235

Bussning B

1359235

Inngår i: Slutväxel

Antall per bil: 1

3520574

Konsol B

3520574

Inngår i: Slutväxel

Antall per bil: 1

1359235

Bussning B

1359235

Inngår i: Slutväxel

Antall per bil: 1

Differentialspärr

erstattet artikkel

Inngår i: Bakaxel

Antall per bil: 1

9-2

6843489

Differentialspärr

6843489

Inngår i: Bakaxel

Antall per bil: 1

6814607

Vikt A

6814607

Inngår i: Differentialspärr

Antall per bil: 1

6814622

Planetaxel

6814622

Inngår i: Differentialspärr

Antall per bil: 1

6814649

Låspinne

6814649

Inngår i: Differentialspärr

Antall per bil: 1

6814641

Block A

6814641

Inngår i: Differentialspärr

Antall per bil: 1

6814652

Differentialdrevsats A

6814652

Inngår i: Differentialspärr

Antall per bil: 1

Lamellsats

erstattet artikkel

Inngår i: Differentialspärr

Antall per bil: 1

15-2

6843374

Lamellsats A

6843374

Inngår i: Differentialspärr

Antall per bil: 1

6814648

Friktionsbricka

6814648lagerføres ikke som reservedel

Inngår i: Lamellsats

Antall per bil: 1

6814650

Lamellnav

6814650

Inngår i: Differentialspärr

Antall per bil: 1

6814623

Spårring A

6814623

Inngår i: Differentialspärr

Antall per bil: 1

6814625

Bricka A

6814625

Inngår i: Differentialspärr

Antall per bil: X

6814639

Bricka D

6814639

Inngår i: Differentialspärr

Antall per bil: 2

6814610

Lamellsats B

6814610

Inngår i: Differentialspärr

Antall per bil: 1

6814631

Bricka E

6814631

Inngår i: Differentialspärr

Antall per bil: 1

22-2

6814632

Bricka F

6814632

Inngår i: Differentialspärr

Antall per bil: 1

22-3

6814634

Bricka G

6814634

Inngår i: Differentialspärr

Antall per bil: 1

969737

Skruv A

969737

Inngår i: Differentialspärr

Antall per bil: 3

6814113

Tandhjul

6814113

Inngår i: Bakaxel

Antall per bil: 1

25 Mutter— lagerføres ikke som reservedel

960235

O-ring A

960235

Inngår i: Mutter

Antall per bil: 1

1377058

Tätning A

1377058

Inngår i: Mutter

Antall per bil: 1

1377059

Justermutter

1377059

Inngår i: Mutter

Antall per bil: 1

6814118

Drivaxel A

6814118

Inngår i: Tandhjul

Antall per bil: 2

1377060

Expanderring

1377060

Inngår i: Drivaxel

Antall per bil: 1

1377288

Deflektor

1377288

Inngår i: Drivaxel

Antall per bil: 1

183510

Lager

183510

Inngår i: Tandhjul

Antall per bil: 2

33 Innerring— lagerføres ikke som reservedel

33a

183841

Rullager A

183841

Inngår i: Tandhjul

Antall per bil: 1

34 Ytterring— lagerføres ikke som reservedel

35 Innerring— lagerføres ikke som reservedel

35a

183839

Rullager B

183839

Inngår i: Tandhjul

Antall per bil: 1

36 Ytterring— lagerføres ikke som reservedel

1398321

Givare

1398321

Inngår i: Tandhjul

Antall per bil: 1

974673

O-ring B

974673

Inngår i: Tandhjul

Antall per bil: 1

1377061

Avluftningsventil

1377061

Inngår i: Tandhjul

Antall per bil: 1

1340791

Förspänningshylsa

1340791

Inngår i: Tandhjul

Antall per bil: 1

3502603

Medbringare

3502603

Inngår i: Tandhjul

Antall per bil: 1

81388

Dammskydd

81388

Inngår i: Medbringare

Antall per bil: 1

3502625

Vikt B

3502625

Inngår i: Tandhjul

Antall per bil: 1

959224

Skruv B

959224

Inngår i: Tandhjul

Antall per bil: 1

80506

Tätningsbricka

80506

Inngår i: Tandhjul

Antall per bil: 1

6814765

Låsplåt

6814765

Inngår i: Tandhjul

Antall per bil: 1

3549767

Lock A

3549767

Inngår i: Tandhjul

Antall per bil: 1

9143317

Tätning B

9143317

Inngår i: Tandhjul

Antall per bil: 1

1377065

Låsbricka A

1377065

Inngår i: Tandhjul

Antall per bil: 2

946671

Flänsskruv A

946671

Inngår i: Tandhjul

Antall per bil: 8

959246

Skruv C

959246

Inngår i: Tandhjul

Antall per bil: 4

946441

Flänsskruv B

946441

Inngår i: Tandhjul

Antall per bil: 2

965185

Flänsskruv C

965185

Inngår i: Tandhjul

Antall per bil: 2

3549308

Plugg

3549308

Inngår i: Tandhjul

Antall per bil: 1

1381498

Magnetpropp

1381498

Inngår i: Tandhjul

Antall per bil: 1

11998

Packning

11998

Inngår i: Tandhjul

Antall per bil: 2

969413

Skruv D

969413

Inngår i: Tandhjul

Antall per bil: 1

3502102

Distansbricka A

3502102

Inngår i: Tandhjul

Antall per bil: X

271335

Drevsats A

271335

Inngår i: Tandhjul

Antall per bil: 1

59-2

271255

Drevsats B

271255

Inngår i: Tandhjul

Antall per bil: 1

59-3

271257

Drevsats C

271257

Inngår i: Tandhjul

Antall per bil: 1

1217099

Skruv E

1217099inngår i sett

Inngår i: Tandhjul

Antall per bil: 10

947855

Mutter

947855inngår i sett

Inngår i: Tandhjul

Antall per bil: 1

1161329

Bakväxelolja

1161329

Inngår i: Tandhjul

Antall per bil: 3

3502336

Drivaxel B

3502336

Inngår i: Bakaxel

Antall per bil: 2

64 Kåpa— inngår i sett + NS

65 Drivknut inre— inngår i sett + NS

66 Drivknut yttre— lagerføres ikke som reservedel

1377073

Spårring B

1377073inngår i sett

Inngår i: Drivaxel

Antall per bil: 2

68 Bälg— inngår i sett + NS

1377075

Klamma A

1377075inngår i sett

Inngår i: Drivaxel

Antall per bil: 2

1377076

Klamma B

1377076inngår i sett

Inngår i: Drivaxel

Antall per bil: 2

1377274

Lock B

1377274inngår i sett

Inngår i: Drivaxel

Antall per bil: 1

72 Tätning— inngår i sett + NS

968989

Skruv F

968989

Inngår i: Bakaxel

Antall per bil: 12

1377023

Låsbricka B

1377023

Inngår i: Bakaxel

Antall per bil: 6

1161059

Flytande packning

1161059

Antall per bil: X

271423

Differentialdrevsats B

271423

Antall per bil: 1

76-2

270594

Bälgsats

270594

Antall per bil: 4

76-3

270595

Drivknutsats inre

270595

Antall per bil: 2

1) For inngående deler, se annen katalog via masterregisteret.

Fra Volvos originalkatalog

Katalog: 740 1988–90
Gruppe · side: Gruppe 46 · Katalogside 1023
Antallkolonner: A = 1990-

Fotnoter

1): For inngående deler, se annen katalog via masterregisteret.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

RATIO: utväxlingsförhållande
THK: tjocklek

Slik leser du numrene

1216328 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
