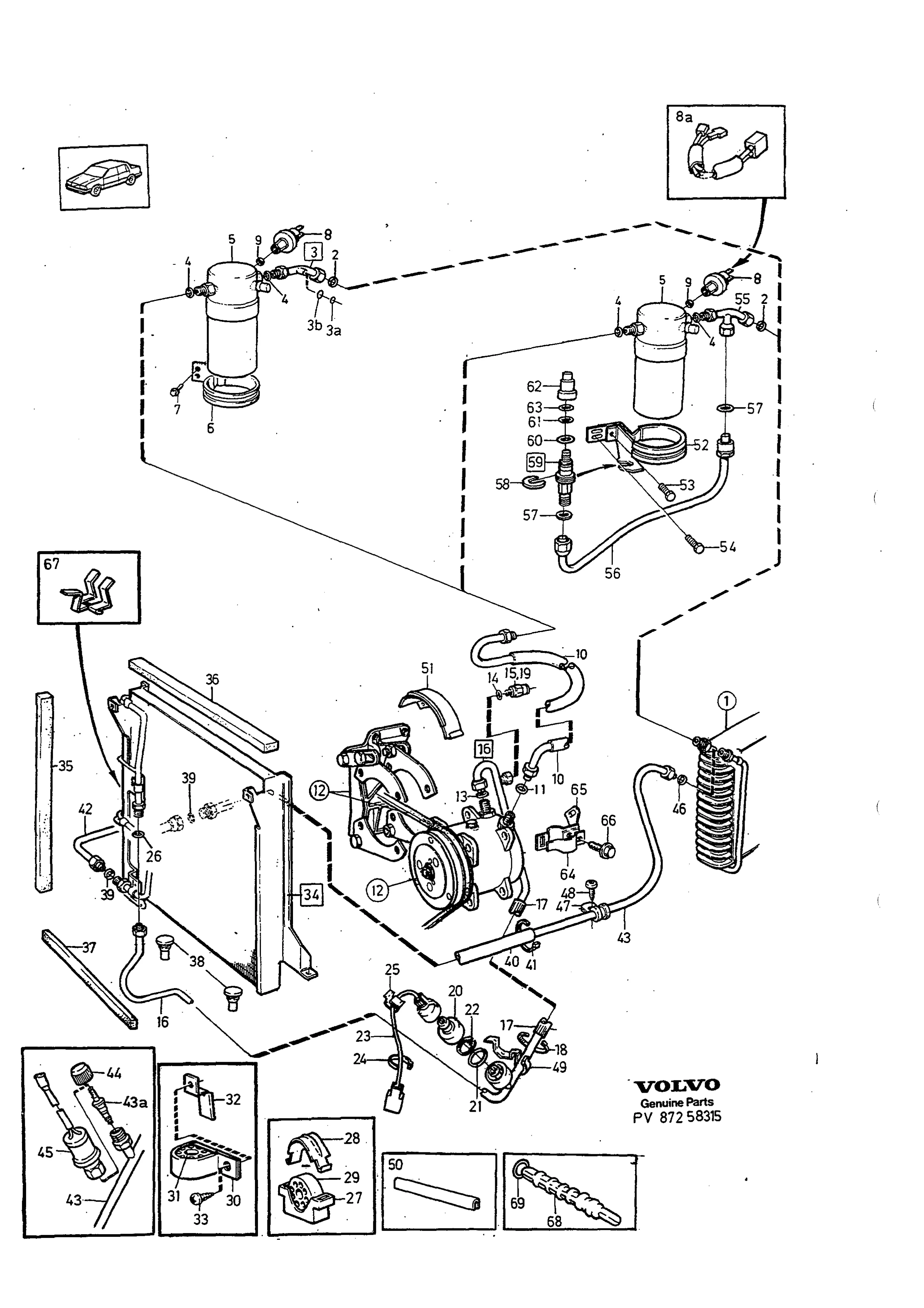

Luftkonditionering Volvo 740
Klimaanlegg · AIR CONDITIONING · side 1031
93 deler · – i sortiment
1 Evaporator
Merknad: Se gruppe 87, side 1009 (VÄRMEELEMENT MED MANUELL KLIMATKONTROLL)
- 6848766
Evaporator
6848766 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 28
- 6848764
Evaporator
6848764 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 28
- 6848733
Evaporator
6848733 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 28
- 6848734
Evaporator
6848734 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 28
1 Evaporator
Merknad: Se gruppe 87, side 1013 (VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL)
- 6848766
Evaporator
6848766 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 27
- 6848764
Evaporator
6848764 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 27
- 6848733
Evaporator
6848733 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 27
- 6848734
Evaporator
6848734 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 27
2
3522590
0-ring A
3522590erstattet artikkel
Antall per bil: 1
3
1259367
Anslutning A
1259367
Antall per bil: 1
3a
3522587
0-ring B
3522587
Antall per bil: 1
3b
3522588
0-ring C
3522588erstattet artikkel
Antall per bil: 1
4
3537521
0-ring D
3537521
Antall per bil: 2
5
9144327
Ackumulator
9144327
Antall per bil: 1
6
1348790
Klamma A
1348790
Antall per bil: 1
7
965399
Skruv
965399
Antall per bil: 2
7-2
956092
Krysskruv
956092
Antall per bil: 1
8
1259519
Tryckvakt
1259519
Antall per bil: 1
8a
3522545
Ledningsmatta A
3522545
Antall per bil: 1
9
3537501
0-ring E
3537501
Antall per bil: 1
10
3537729
Slang A
3537729
Antall per bil: venstrestyrt 1
10-2
1370474
Slang B
1370474
Antall per bil: høyrestyrt 1
11
3537507
0-ring F
3537507
Antall per bil: 1
12
12
Kompressor
Ikke i sortimentet
Antall per bil: 1
12-2
12
Kompressorupphängning
Ikke i sortimentet
Antall per bil: 1
12-3
12
Kompressordrivning
Ikke i sortimentet
Antall per bil: 1
13
3537503
0-ring G
3537503
Antall per bil: 1
14
1207399
0-ring H
1207399lagerføres ikke som reservedel
Antall per bil: 1
15
3522398
Ventil A
3522398
Antall per bil: 1
16
3537736
Tryckslang
3537736
Antall per bil: 1
17
948248
Slang C
948248
Antall per bil: X
18
948211
Bandklamma
948211
Antall per bil: 1
19
3522398
Ventil A
3522398
Antall per bil: 1
20
1323740
Strömställare
1323740
Antall per bil: 1
21
1324181
0-ring I
1324181
Antall per bil: 1
22
1324182
Spårring A
1324182
Antall per bil: 1
23
1324185
Ledningsmatta B
1324185
Antall per bil: 1
24
948211
Bandklamma
948211
Antall per bil: 1
25
943797
Klamma B
943797
Antall per bil: 1
26
3537503
0-ring G
3537503
Antall per bil: 1
27
1325735
Klamma C
1325735
Antall per bil: 1
28
1342028
Bygel A
1342028
Antall per bil: 1
29
1325736
Gummibussning
1325736
Antall per bil: 1
30
1388359
Klamma D
1388359
Antall per bil: 1
31
1325736
Gummibussning
1325736
Antall per bil: 1
32
1365851
Konsol
1365851
Antall per bil: 1
33
965399
Skruv
965399
Antall per bil: 2
34
1388737
Kondensor A
1388737
Antall per bil: 1
34-2
1388738
Kondensor B
1388738
Antall per bil: 1
35
3537019
Tätning A
3537019
Antall per bil: 2
36
3513490
Tätning B
3513490
Antall per bil: 1
37
1395522
Tätning undre
1395522
Antall per bil: 1
38
1370236
Bussning
1370236
Antall per bil: 2
39
3522588
0-ring C
3522588erstattet artikkel
Antall per bil: 2
40
948248
Slang C
948248
Antall per bil: X
41
948211
Bandklamma
948211
Antall per bil: 1
42
3522263
Rör främre A
3522263
Antall per bil: venstrestyrt 1
43
3522347
Rör främre B
3522347
Antall per bil: venstrestyrt 1
43-2
3522284
Rör främre C
3522284
Antall per bil: høyrestyrt 1
43-3
3522288
Rör främre D
3522288
Antall per bil: høyrestyrt 1
43-4
3537250
Rör bakre A
3537250
Antall per bil: venstrestyrt 1
43-5
3537251
Rör bakre B
3537251
Antall per bil: venstrestyrt 1
43-6
3537312
Rör bakre C
3537312
Antall per bil: høyrestyrt 1
43a
3545079
Ventil B
3545079
Antall per bil: venstrestyrt 1
44
3522294
Hatt
3522294
Antall per bil: venstrestyrt 1
45
3522567
Pressostat A
3522567
Antall per bil: venstrestyrt 1
45-2
3522247
Pressostat B
3522247
Antall per bil: venstrestyrt 1
46
3537503
0-ring G
3537503
Antall per bil: 1
47
945611
Klamma E
945611
Antall per bil: 1
48
946485
Semsskruv
946485
Antall per bil: 1
49
1323946
Klamma F
1323946
Antall per bil: 1
50
679754
Kantskyddslist
679754
Antall per bil: X
51
3522780
Skyddskåpa
3522780
Antall per bil: 1
52
3513654
Klamma G
3513654
Antall per bil: venstrestyrt 1
52-2
3513738
Klamma H
3513738
Antall per bil: høyrestyrt 1
53
945358
Flänsskruv
945358
Antall per bil: 1
54
972258
Sextandhålskruv
972258
Antall per bil: 2
55
3513656
Anslutning B
3513656
Antall per bil: 1
56
3513655
Påfyllningsrör A
3513655
Antall per bil: venstrestyrt 1
56-2
3513735
Påfyllningsrör B
3513735
Antall per bil: høyrestyrt 1
57
3522588
0-ring C
3522588erstattet artikkel
Antall per bil: 2
58
942926
Spårring B
942926
Antall per bil: 1
59
3513652
Ventil C
3513652erstattet artikkel
Antall per bil: 1
59-2
3537682
Ventil D
3537682erstattet artikkel
Antall per bil: 1
60
3522588
0-ring C
3522588erstattet artikkel
Antall per bil: 1
61
3522587
0-ring B
3522587
Antall per bil: 1
62
3522399
Hylsa
3522399
Antall per bil: 1
63
3522592
0-ring J
3522592
Antall per bil: 1
64
1388809
Bygel B
1388809
Antall per bil: venstrestyrt 1
65
1388810
Klamma I
1388810
Antall per bil: venstrestyrt 1
66
965399
Skruv
965399
Antall per bil: venstrestyrt 1
67
3513578
Clips
3513578
Antall per bil: 2
68
1324829
Expansionsventil
1324829
Antall per bil: 1
69
1323387
0-ring K
1323387erstattet artikkel
Antall per bil: 1
69 Elfläkt
Merknad: Se gruppe 26, side 297 (EL-FLÄKT)
- 1378916
Elfläkt
1378916 · EL-FLÄKT · Posisjonsnummer 1
- 3507805
Elfläkt
3507805 · EL-FLÄKT · Posisjonsnummer 10
69-3
1395381
Luftkonditioneringssats A
1395381
Antall per bil: venstrestyrt 1
69-4
3506547
Luftkonditioneringssats B
3506547
Antall per bil: venstrestyrt 1
69-5
1395384
Installationssats A
1395384
Antall per bil: venstrestyrt 1
69-6
3506546
Installationssats B
3506546
Antall per bil: venstrestyrt 1
- 1) Utan automatisk klimatkontroll.
- 2) Med automatisk klimatkontroll.
Fra Volvos originalkatalog
- Katalog
- 740 1991
- Gruppe · side
- Gruppe 87 · Katalogside 1031
- Antallkolonner
- A = L.H.D · B = R.H.D
Fotnoter
- 1)
- Utan automatisk klimatkontroll.
- 2)
- Med automatisk klimatkontroll.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- D24TIC
- 2,4 l 6-cyl turbodiesel intercooler (740/760/940)
- D24T
- 2,4 l 6-cyl turbodiesel (740/760)
- LG
- lengde
Slik leser du numrene
- 3522590 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
