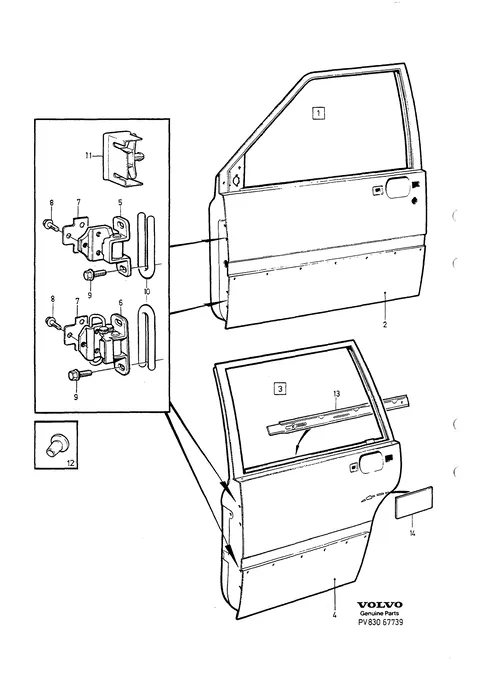

Karosseristomme DörrVolvo 740 / 760 1984 · side 965Vis sprengskisse

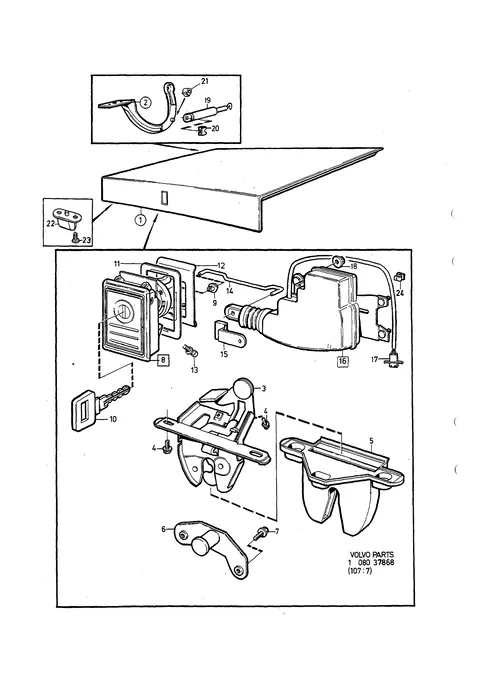

Detaljer BakluckaVolvo 740 / 760 1984 · side 971Vis sprengskisse

Framdörr LåssystemVolvo 740 / 760 1984 · side 973Vis sprengskisse

Bakdörr LåssystemVolvo 740 / 760 1984 · side 979Vis sprengskisse

Framdörr HissmekanismVolvo 740 / 760 1984 · side 983Vis sprengskisse

Bakdörr HissmekanismVolvo 740 / 760 1984 · side 989Vis sprengskisse

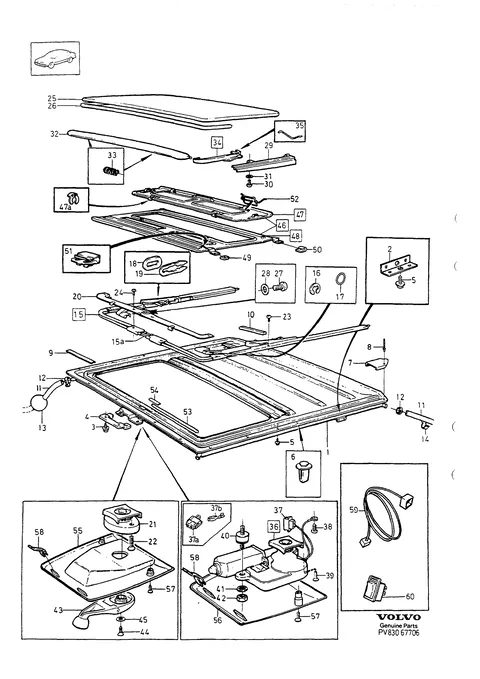

TakluckaVolvo 740 / 760 1984 · side 993Vis sprengskisse

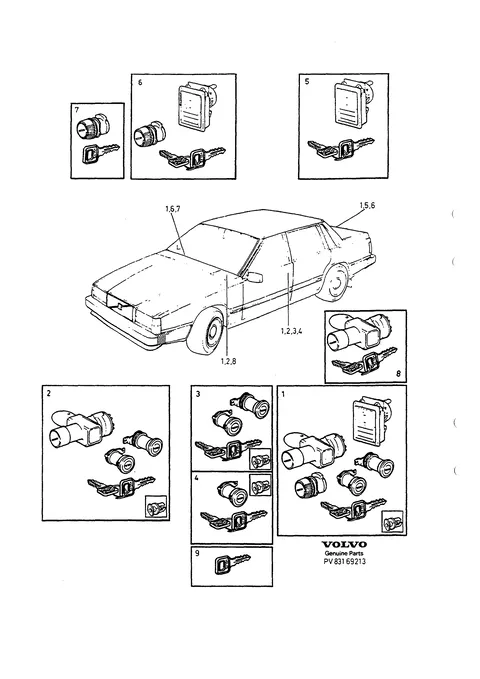

LåssatserVolvo 740 / 760 1984 · side 999Vis sprengskisse

Alle sprengskisser

48 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

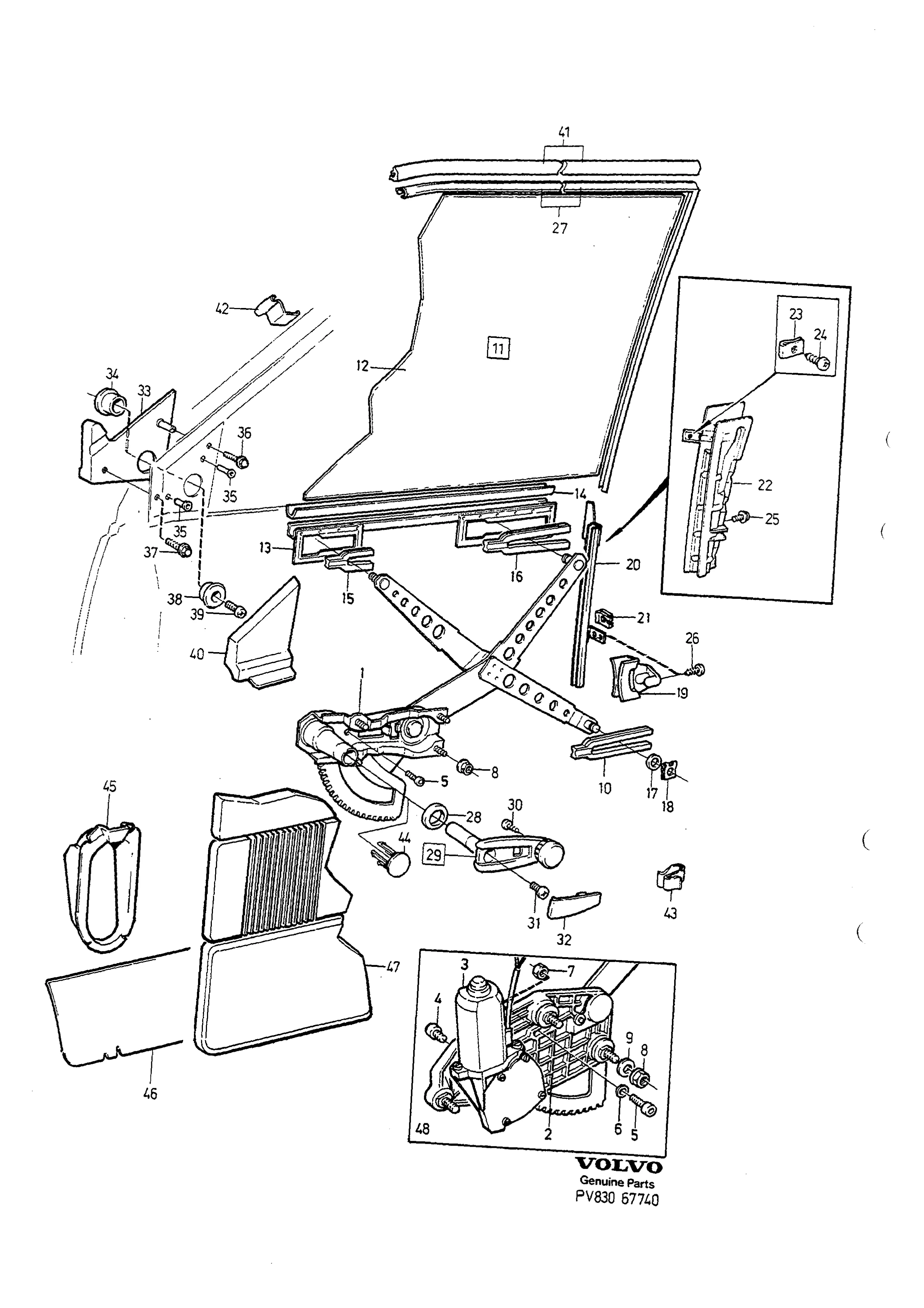

Framdörr Hissmekanism Volvo 740, 760

Dører og luker · Volvo 740 / 760 1984 · VORDERTUER FENSTERHEBERMECHANISMUS · 83 · side 983

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

86 deler · – i sortiment

1380282

Fönsterhiss, v A

1380282

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 0 · 0 · 0 · 0

1-2

1380283

Fönsterhiss, h A

1380283

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 0 · 0 · 0 · 0

3503520

Fönsterhiss, v B

3503520inngår i sett

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 1 · 0 · 0 · 0

2-2

3503521

Fönsterhiss, h B

3503521inngår i sett

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 1 · 0 · 0 · 0

1355541

Elmotor, v

1355541

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 1 · 0 · 0 · 0

3-2

1355542

Elmotor, h

1355542

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 1 · 0 · 0 · 0

965175

Flänsskruv

965175

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 6 · 0 · 0 · 0

942000

Skruv A

942000

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 0 · 0 · 0 · 0

5-2

942001

Skruv B

942001

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 2 · 0 · 0 · 0

941906

Fjäderbricka

941906

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 2 · 0 · 0 · 0

955781

Mutter

955781

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 2 · 0 · 0 · 0

945407

Flänsmutter

945407

Antall per bil: manuelle vindusheiser 8 · elektriske vinduer 6 · 0 · 0 · 0

192287

Bricka A

192287

Antall per bil: manuelle vindusheiser 0 · elektriske vinduer 6 · 0 · 0 · 0

1268660

Skoning

1268660

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

11 Glas komplett

Merknad: Se gruppe 84, side 1025 (VINDRUTA, BAKRUTA, SIDORUTOR)

1358501

Sidofönsterglas, v

1358501

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

12-2

1358502

Sidofönsterglas, h

1358502

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1334703

Hisskena, v

1334703

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

13-2

1334704

Hisskena, h

1334704

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1213920

Fyllnadsband

1213920

Antall per bil: manuelle vindusheiser X · elektriske vinduer X · 0 · 0 · 0

1268661

Skoning, främre

1268661

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1268658

Skoning, bakre

1268658

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1334889

Bricka B

1334889

Antall per bil: manuelle vindusheiser 6 · elektriske vinduer 6 · 0 · 0 · 0

6848221

Clips A

6848221

Antall per bil: manuelle vindusheiser 6 · elektriske vinduer 6 · 0 · 0 · 0

Styrning

erstattet artikkel

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

Styrning, v

erstattet artikkel

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

20-2

Styrning, h

erstattet artikkel

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1255989

Fjädermutter

1255989

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

3503961

Styrning, v

3503961

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

22-2

3503962

Styrning, h

3503962

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1255989

Fjädermutter

1255989

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

958236

Skruv C

958236

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

949987

Skruv D

949987

Antall per bil: manuelle vindusheiser 4 · elektriske vinduer 4 · 0 · 0 · 0

949987

Skruv D

949987

Antall per bil: manuelle vindusheiser 4 · elektriske vinduer 4 · 0 · 0 · 0

Styrlist, främre

erstattet artikkel

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

27-2

Styrlist

erstattet artikkel

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

27-3

6846391

Styrlist, v

6846391

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

27-4

9152003

Styrlist, h

9152003

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1316135

Täckring, svart

1316135

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 0 · 0 · 0 · 0

1380880

Vev, svart

1380880

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 0 · 0 · 0 · 0

955126

Skruv E

955126

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 0 · 0 · 0 · 0

1355495

Skruv F

1355495

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 0 · 0 · 0 · 0

1316120

Täcklist, svart

1316120

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 0 · 0 · 0 · 0

1342069

Täckplatta, v

1342069

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

33-2

1342070

Täckplatta, h A

1342070

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

33-3

1342665

Täckplatta, h B

1342665utgått av sortimentet

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1321499

Plugg

1321499

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1264233

Tätning

1264233

Antall per bil: manuelle vindusheiser 6 · elektriske vinduer 6 · 0 · 0 · 0

972259

Sextandhålskruv

972259

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

972259

Sextandhålskruv

972259

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

1321498

Bricka C

1321498

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

38 Flänsbricka elbackspegel

Merknad: Se gruppe 84, side 1013 (PRYDNADSLISTER)

955142

Skruv G

955142

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

39 Skruv elbackspegel

Merknad: Se gruppe 84, side 1013 (PRYDNADSLISTER)

1392857

Panel, v

1392857

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

40-2

1392858

Panel, h

1392858

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

40 Panel

Passer: Til og med chassis nr 49053

Merknad: Se gruppe 84, side 1019 (UTVÄNDIG BACKSPEGEL, ELDRIVEN)

40 Panel

Passer: Fra chassis nr 49054

Merknad: Se gruppe 84, side 1021 (UTVÄNDIG BACKSPEGEL, MANUELL)

1358040
Panel, v
1358040 · UTVÄNDIG BACKSPEGEL, MANUELL · Posisjonsnummer 13
1358041
Panel, h
1358041 · UTVÄNDIG BACKSPEGEL, MANUELL · Posisjonsnummer 13

Tätningslist

erstattet artikkel

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

41-2

1392797

Tätningslist, v

1392797

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

41-3

1392798

Tätningslist, h

1392798

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

1325442

Styrklack

1325442

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

1323158

Clips B

1323158inngår i sett

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

1343374

Täckbricka, svart

1343374inngår i sett

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 0 · 0 · 0 · 0

1338657

Kåpa

1338657

Antall per bil: manuelle vindusheiser 2 · elektriske vinduer 2 · 0 · 0 · 0

9187142

Droppskydd, v

9187142

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

46-2

9187143

Droppskydd, h

9187143

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 1 · 0 · 0 · 0

47 Dörrpanel

Merknad: Se gruppe 85, side 1029

1188509

Fönsterhiss Sats

1188509

Antall per bil: manuelle vindusheiser 1 · elektriske vinduer 0 · 0 · 0 · 0

1) Bilar utan backspegel.
2) Bilar utan backspegel eller med el.spegel.
3) Mekanisk backspegel. / Mechanischer Ruckspiegel.
4) Elektrisk backspegel. / Elektrisch Ruckspiegel.
5) Ej standardutrustning. Säljes som tillbehör.

Fra Volvos originalkatalog

Katalog: 740 / 760 1984
Gruppe · side: Gruppe 83 · Katalogside 983
Antallkolonner: A = M.W · B = P.W

Fotnoter

1): Bilar utan backspegel.
2): Bilar utan backspegel eller med el.spegel.
3): Mekanisk backspegel. / Mechanischer Ruckspiegel.
4): Elektrisk backspegel. / Elektrisch Ruckspiegel.
5): Ej standardutrustning. Säljes som tillbehör.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
