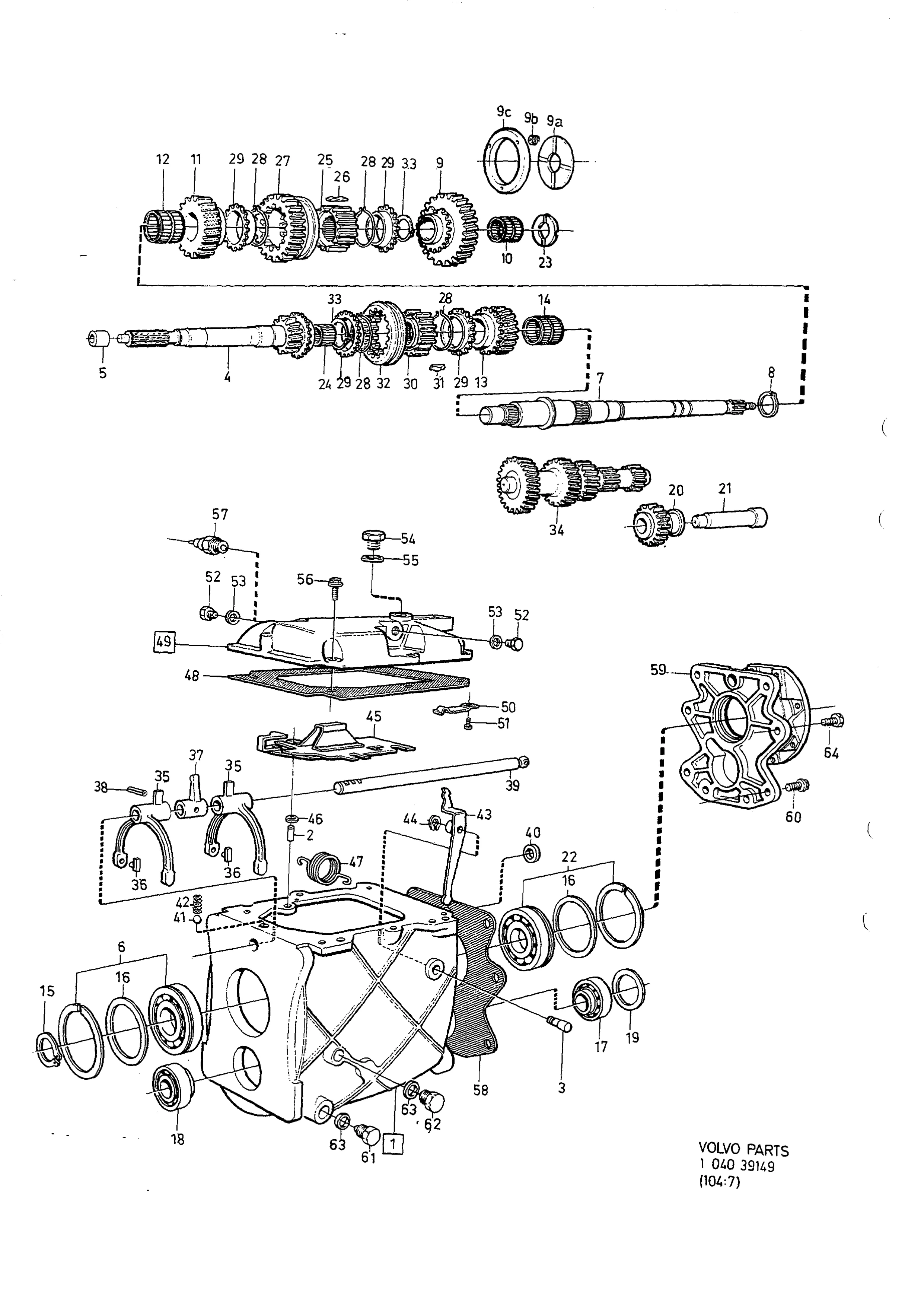

Växellåda Volvo 740, 760
Girkasse · VÄXELLÅDA · side 855
86 deler · – i sortiment
1
3549481
Växellådshus
3549481
Antall per bil: 1
2 Styrpinne— lagerføres ikke som reservedel
3 Lagertapp— lagerføres ikke som reservedel
4
1209296
Ingående axel
1209296
Antall per bil: 1
5
1232398
Hylsa
1232398
Antall per bil: 1208438 1
6
183827
Kullager
183827
Antall per bil: 1
6-2
1377098
Kullager med skyddsbricka
1377098
Antall per bil: 1208444, 1208439 1 · 1208443, 1208437 1
7
1220309
Huvudaxel
1220309
Antall per bil: 1
8
190684
Spårring A
190684
Antall per bil: 1
9
1232428
Kugghjul 1:an A
1232428erstattet artikkel
Antall per bil: 1208438 1 · 1208349 1
9-2
1232996
Kugghjul 1:an B
1232996erstattet artikkel
Antall per bil: 1208444, 1208439 1
9-3
1220895
Kugghjul 1:an C
1220895erstattet artikkel
Antall per bil: 1208349 1
9-4
1340494
Kugghjul 1:an D
1340494
Antall per bil: 1208443, 1208437 1
9a
1220849
Bricka A
1220849
Antall per bil: 1208443, 1208437 1 · 1208349 1
9b
3502569
Fjäder A
3502569
Antall per bil: 1208443, 1208437 3 · 1208349 3
9c
1340757
Kona
1340757
Antall per bil: 1208443, 1208437 1 · 1208349 1
10
1381565
Nållager A
1381565
Antall per bil: 1208444, 1208439 1 · 1208443, 1208437 1
11
1232401
Kugghjul 2:an A
1232401erstattet artikkel
Antall per bil: 1208438 1 · 1208349 1
11-2
1232747
Kugghjul 2:an B
1232747
Antall per bil: 1208444, 1208439 1 · 1208443, 1208437 1
11-3
1377668
Kugghjul 2:an C
1377668
Antall per bil: 1208444, 1208439 1 · 1208443, 1208437 1
12
1340649
Nållager B
1340649
Antall per bil: 1208444, 1208439 1 · 1208443, 1208437 1
13
1232402
Kugghjul 3:an A
1232402erstattet artikkel
Antall per bil: 1208438 1 · 1208349 1
13-2
1220838
Kugghjul 3:an B
1220838
Antall per bil: 1208444, 1208439 1 · 1208443, 1208437 1
14
1340649
Nållager B
1340649
Antall per bil: 1208444, 1208439 1 · 1208443, 1208437 1
15
914462
Spårring B
914462
Antall per bil: 1
16
948008
Justerbleck A
948008
Antall per bil: X
16-2
948009
Justerbleck B
948009
Antall per bil: X
16-3
948010
Justerbleck C
948010
Antall per bil: X
16-4
948011
Justerbleck D
948011
Antall per bil: X
17
183834
Rullager
183834
Antall per bil: 1
18
183834
Rullager
183834
Antall per bil: 1
19
949048
Justerbleck E
949048
Antall per bil: X
19-2
948298
Justerbleck F
948298
Antall per bil: X
19-3
948299
Justerbleck G
948299
Antall per bil: X
19-4
948300
Justerbleck H
948300
Antall per bil: X
19-5
948301
Justerbleck I
948301
Antall per bil: X
19-6
948302
Justerbleck J
948302
Antall per bil: X
19-7
948303
Justerbleck K
948303
Antall per bil: X
20
6843413
Backkugghjul
6843413
Antall per bil: 1
21
1220324
Axel
1220324
Antall per bil: 1
22
183827
Kullager
183827
Antall per bil: 1
23
1220333
Tryckbricka
1220333
Antall per bil: 1208444, 1208439 1 · 1208438 1
24
183829
Nållager C
183829
Antall per bil: 1
25
1220337
Synkroniseringsnav A
1220337erstattet artikkel
Antall per bil: 1
26
1220326
Medbringare A
1220326
Antall per bil: 3
27
6843411
Kopplingshylsa A
6843411
Antall per bil: 1
28
1232740
Fjäderring
1232740
Antall per bil: 4
29
1232616
Synkroniseringskona
1232616
Antall per bil: 4
30
1220350
Synkroniseringsnav B
1220350
Antall per bil: 1
31
1220325
Medbringare B
1220325
Antall per bil: 3
32
1232598
Kopplingshylsa B
1232598
Antall per bil: 1
33
945497
Spårring C
945497
Antall per bil: 2
33-2
3520465
Spårring D
3520465
Antall per bil: 2
34
1340683
Mellanaxel A
1340683erstattet artikkel
Antall per bil: 1
34-2
1377667
Mellanaxel B
1377667
Antall per bil: 1208444, 1208439 1 · 1208443, 1208437 1
35
1209477
Skiftgaffel
1209477
Antall per bil: 2
36
1232119
Glidsko
1232119
Antall per bil: 4
37
1232067
Växelpinne
1232067
Antall per bil: 1
38
1232645
Rörpinne
1232645
Antall per bil: 1
39
1232096
Skiftaxel
1232096
Antall per bil: 1
40
947705
Tätningsring
947705
Antall per bil: 1
41
67089
Kula
67089
Antall per bil: 1
42
1220431
Fjäder B
1220431
Antall per bil: 1
43
1232068
Hävarm
1232068
Antall per bil: 1
44
951671
Spårryttare
951671
Antall per bil: 1
45
1232086
Växelkuliss
1232086
Antall per bil: 1
46
3520218
Bricka B
3520218
Antall per bil: 3
47
1232426
Fjäder C
1232426
Antall per bil: 1
48
1340988
Packning asbestfri A
1340988
Antall per bil: 1
49
1209310
Växellådslock
1209310
Antall per bil: 1
49 Lock— lagerføres ikke som reservedel
50
1232080
Bladfjäder
1232080
Antall per bil: 1
51
955126
Skruv
955126
Antall per bil: 1
52
960630
Propp
960630
Antall per bil: 2
53
957178
Packning A
957178
Antall per bil: 2
54
960632
Plugg A
960632
Antall per bil: 1
55
957181
Packning B
957181
Antall per bil: 1
56
945444
Flänsskruv
945444
Antall per bil: 6
57
1324496
Kontakt
1324496
Antall per bil: 1
58
1340990
Packning asbestfri B
1340990
Antall per bil: 1
59
1220945
Mellanfläns
1220945
Antall per bil: 1
61
1381498
Magnetpropp
1381498
Antall per bil: 1
62
3549308
Plugg B
3549308
Antall per bil: 1
63
957181
Packning B
957181
Antall per bil: 2
64 Skruv
Merknad: Se gruppe 43, side 885 (VÄXELREGLAGE)
- 970953
Skruv
970953 · VÄXELREGLAGE · Posisjonsnummer 5
- 969124
Skruv
969124 · VÄXELREGLAGE · Posisjonsnummer 32
- 1) Reservdelsutförande.
Fra Volvos originalkatalog
- Katalog
- 740 / 760 1985–87
- Gruppe · side
- Gruppe 43 · Katalogside 855
- Antallkolonner
- A = 1208444, 1208439 · B = 1208438 · C = 1208443, 1208437 · D = 1208349
Fotnoter
- 1)
- Reservdelsutförande.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- THK
- tjocklek
Slik leser du numrene
- 3549481 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
