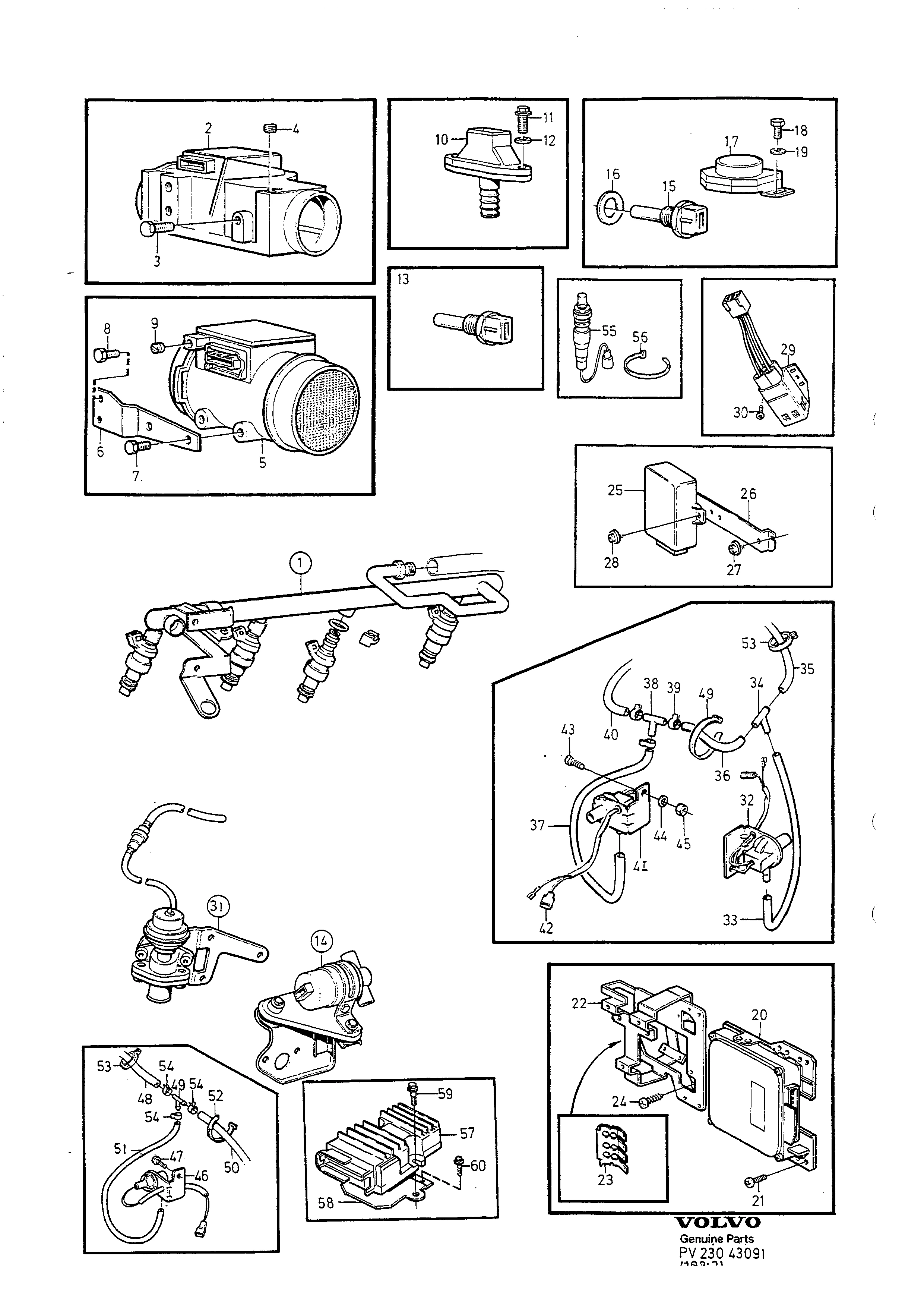

Bränslesystem Volvo 740, 760 B200ET, B230ET, B230FT
Drivstoffsystem · Volvo 740 / 760 1985–87 · KRAFTSTOFFANLAGE · 23 · side 275
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
74 deler · – i sortiment
1 Bränslefördelningsrör med monteringsdetaljer
Merknad: Se gruppe 23, side 297 (INSPRUTARE MED BRÄNSLERÖR MOTOR, BRÄNSLEFILTER)
2
1346698
Mängdmätare A
1346698
Antall per bil: B200ET 1
2-2
1306967
Mängdmätare B
1306967
Antall per bil: B230ET 1
3
949853
Skruv A
949853
Antall per bil: B200ET 3 · B230ET 3
4
1336347
Plomberingsplugg
1336347
Antall per bil: B200ET 1 · B230ET 1
5
1346645
Mängdmätare C
1346645
Antall per bil: B230FT 1
6
1346893
Konsol A
1346893
Antall per bil: B230FT 1
7
955268
Skruv B
955268
Antall per bil: B230FT 2
8
966378
Skruv C
966378
Antall per bil: B230FT 2
9
1317751
Plugg
1317751
Antall per bil: B230FT 1
10
1317273
Temperaturgivare friskluft
1317273
Antall per bil: B200ET 1 · B230ET 1
11
946934
Flänsskruv A
946934
Antall per bil: B200ET 2 · B230ET 2
12
955892
Bricka A
955892
Antall per bil: B200ET 2 · B230ET 2
13
1219731
Termotidgivare
1219731
Antall per bil: B200ET 1 · B230ET 1
14 Reglerslid med monteringsdetaljer
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
15
1346030
Temperaturgivare A
1346030
Antall per bil: B200ET 1 · B230ET 1
15-2
1332396
Temperaturgivare B
1332396
Antall per bil: B230FT 1
16
947282
Packning
947282
Antall per bil: 1
17
3517068
Spjällkontakt
3517068
Antall per bil: 1
18
961235
Skruv D
961235
Antall per bil: 2
19
955891
Bricka B
955891
Antall per bil: 2
20 Styrenhet
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 5003707
Styrenhet, bytes
5003707 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 57
- 5003800
Styrenhet, bytes
5003800 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003799
Styrenhet, bytes
5003799 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003765
Styrenhet, bytes
5003765 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
20 Styrenhet
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 5003707
Styrenhet, bytes
5003707 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 57
- 5003800
Styrenhet, bytes
5003800 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003799
Styrenhet, bytes
5003799 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003765
Styrenhet, bytes
5003765 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
20 Styrenhet
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 5003707
Styrenhet, bytes
5003707 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 57
- 5003800
Styrenhet, bytes
5003800 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003799
Styrenhet, bytes
5003799 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003765
Styrenhet, bytes
5003765 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
20 Styrenhet
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 5003707
Styrenhet, bytes
5003707 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 57
- 5003800
Styrenhet, bytes
5003800 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003799
Styrenhet, bytes
5003799 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003765
Styrenhet, bytes
5003765 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
20 Styrenhet
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 5003707
Styrenhet, bytes
5003707 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 57
- 5003800
Styrenhet, bytes
5003800 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003799
Styrenhet, bytes
5003799 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003765
Styrenhet, bytes
5003765 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
20 Styrenhet
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 5003707
Styrenhet, bytes
5003707 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 57
- 5003800
Styrenhet, bytes
5003800 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003799
Styrenhet, bytes
5003799 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
- 5003765
Styrenhet, bytes
5003765 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 61
21 Skruv
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 942001
Skruv
- 955276
Skruv
- 940101
Skruv
940101 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 11
- 949734
Skruv
949734 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 18
22 Konsol
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 1317827
Konsol
1317827 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 9
- 1269762
Konsol
1269762 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 41
- 1336818
Konsol
1336818 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 59
- 1346496
Konsol
1346496 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 63
22 Konsol
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 1317827
Konsol
1317827 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 9
- 1269762
Konsol
1269762 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 41
- 1336818
Konsol
1336818 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 59
- 1346496
Konsol
1346496 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 63
23 Kopplingsplint
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 1347480
Kopplingsplint
1347480 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 64
24 Skruv
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 942001
Skruv
- 955276
Skruv
- 940101
Skruv
940101 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 11
- 949734
Skruv
949734 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 18
24 Skruv
Merknad: Se gruppe 28, side 613 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 942001
Skruv
- 955276
Skruv
- 940101
Skruv
940101 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 11
- 949734
Skruv
949734 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 18
25
1346567
Styrenhet konstanttomgång
1346567
Antall per bil: B200ET 1 · B230ET 1
26
1332203
Konsol B
1332203
Antall per bil: B200ET 1 · B230ET 1
27
972079
Sextandhålskruv
972079
Antall per bil: B200ET 2 · B230ET 2
28
968465
Skruv E
968465
Antall per bil: B200ET 1 · B230ET 1
29
3531339
Förkopplingsmotstånd
3531339
Antall per bil: 1
30
972015
Skruv F
972015
Antall per bil: 2
31 överströmningsventil
Merknad: Se gruppe 23, side 307 (REGLERSLID MED MONTERINGS-DETALJER)
32
1326870
Tryckvakt A
1326870
Antall per bil: B200ET 1 · B230ET 1
33
976734
Slang
976734
Antall per bil: B200ET X · B230ET X
34
1304930
T-rör
1304930
Antall per bil: B200ET 1 · B230ET 1
35
976734
Slang
976734
Antall per bil: B200ET X · B230ET X
35-2
35
Tryckmätare
Ikke i sortimentet
36
976734
Slang
976734
Antall per bil: B200ET X · B230ET X
37
976734
Slang
976734
Antall per bil: B230ET X
38
1304930
T-rör
1304930
Antall per bil: B230ET 1
39
976573
Slangklämma A
976573
Antall per bil: B200ET X · B230ET X
40
976734
Slang
976734
Antall per bil: B230ET X
41
1276889
Strömställare
1276889
Antall per bil: B230ET X
42
964196
Hylsisolator
964196
Antall per bil: B230ET X
43
949734
Skruv G
949734
Antall per bil: B200ET 1
43-2
945414
Flänsskruv B
945414
Antall per bil: B230ET 1
44
960139
Bricka C
960139
Antall per bil: B230ET 1
45
955782
Mutter A
955782
Antall per bil: B200ET 1
45-2
955781
Mutter B
955781
Antall per bil: B230ET 1
46
1326688
Tryckvakt B
1326688
Antall per bil: B230ET 1
47
949734
Skruv G
949734
Antall per bil: B230ET 1
48
976734
Slang
976734
Antall per bil: B230ET X
49
949024
Nippel
949024
Antall per bil: B230ET 1
50
976734
Slang
976734
Antall per bil: B230ET X · B230FT X
50-2
50
Tryckgivare
Ikke i sortimentet
51
976734
Slang
976734
Antall per bil: B230ET X
51-2
51
Tryckbrytare
Ikke i sortimentet
52
948211
Bandklamma
948211
Antall per bil: X
53
976572
Slangklämma B
976572
Antall per bil: 1
54
976573
Slangklämma A
976573
Antall per bil: B230ET 5
55
1346738
Lambdasond
1346738
Antall per bil: B230ET 1
56
948211
Bandklamma
948211
Antall per bil: B230ET X
57
1346329
Styrenhet
1346329
Antall per bil: B200ET 1 · B230ET 1
58
9130172
Konsol C
9130172
Antall per bil: B200ET 1 · B230ET 1
59
946544
Flänsskruv C
946544
Antall per bil: B200ET 2 · B230ET 2
60
946485
Skruv H
946485
Antall per bil: B200ET 2 · B230ET 2
- 1) För momentbegränsning till överväxel.
Fra Volvos originalkatalog
- Katalog
- 740 / 760 1985–87
- Gruppe · side
- Gruppe 23 · Katalogside 275
- Antallkolonner
- A = B200ET (2,0 l 4-cyl insprutning turbo (740)) · B = B230ET (2,3 l 4-cyl insprutning turbo (740)) · C = B230FT (2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo))
Fotnoter
- 1)
- För momentbegränsning till överväxel.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- L.H.D
- vänsterstyrd
- MAN.TRANS
- manuell växellåda
- LG
- lengde
Slik leser du numrene
- 1346698 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
