Skruv Volvo 760 B230ET

Klimaanlegg · Volvo 760 1988 · AIR CONDITIONING · 87 · side 1101

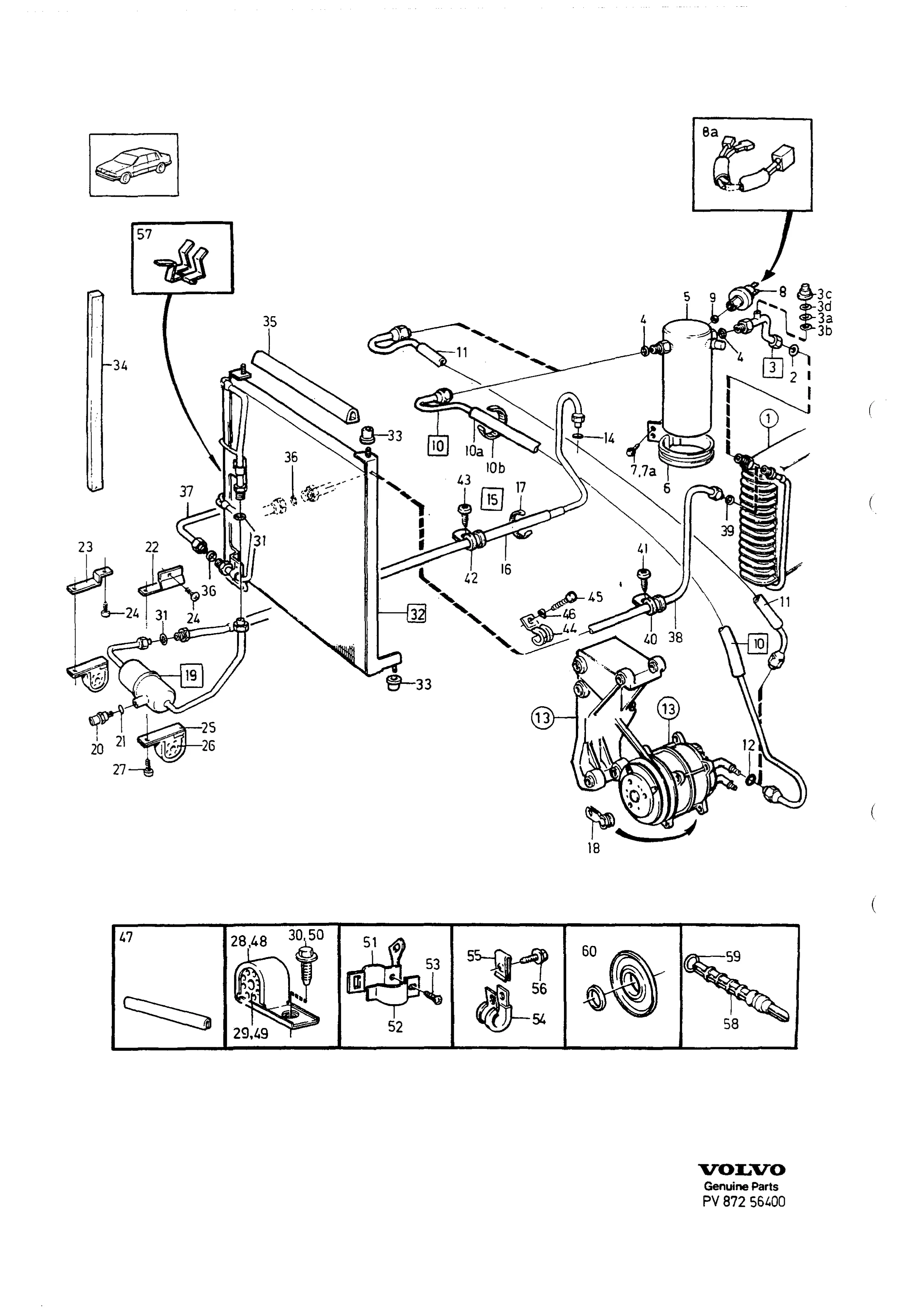

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

82 deler · – i sortiment

1 Evaporator

Merknad: Se gruppe 87, side 1095 (VÄRMEELEMENT)

3506736
Evaporator
3506736 · VÄRMEELEMENT · Posisjonsnummer 18
3506747
Evaporator
3506747 · VÄRMEELEMENT · Posisjonsnummer 18

3522590

0-ring A

3522590

Antall per bil: 1

6848145

Anslutning A

6848145

Antall per bil: 1

3-2

6848143

Anslutning B

6848143

Antall per bil: 1

3522587

0-ring B

3522587

Antall per bil: 1

3522588

0-ring C

3522588

Antall per bil: 1

3522399

Hylsa

3522399

Antall per bil: 1

3522592

0-ring D

3522592

Antall per bil: 1

3522591

0-ring E

3522591

Antall per bil: 2

1388666

Ackumulator A

1388666

Antall per bil: 1

5-2

1388667

Ackumulator B

1388667

Antall per bil: 1

3522609

Klamma A

3522609

Antall per bil: 1

968289

Skruv A

968289

Antall per bil: 2

956092

Skruv B

956092

Antall per bil: 1

1259519

Tryckvakt

1259519

Antall per bil: 1

3522545

Ledningsmatta

3522545

Antall per bil: 1

3522598

0-ring F

3522598

Antall per bil: 1

3537732

Slang A

3537732

Antall per bil: 1

10a

948248

Slang B

948248

Antall per bil: X

10b

948211

Bandklamma

948211

Antall per bil: 1

1323539

Slang C

1323539

Antall per bil: 1

3522590

0-ring A

3522590

Antall per bil: 1

Kompressor

Ikke i sortimentet

Antall per bil: 1

13-2

Kompressorupphängning

Ikke i sortimentet

Antall per bil: 1

13-3

Kompressordrivning

Ikke i sortimentet

Antall per bil: 1

13-4

SEE 87 • 1113

Ikke i sortimentet

Antall per bil: 1

3522589

0-ring G

3522589

Antall per bil: 1

3537728

Slang D

3537728

Antall per bil: 1

948248

Slang B

948248

Antall per bil: X

948211

Bandklamma

948211

Antall per bil: 1

3537717

Klamma B

3537717

Antall per bil: 1

1388706

Ljuddämpare

1388706erstattet artikkel

Antall per bil: 1

3522398

Ventil

3522398

Antall per bil: 1

1207399

0-ring H

1207399lagerføres ikke som reservedel

Antall per bil: 1

1370478

Konsol, främre

1370478

Antall per bil: 1

1370479

Konsol, bakre

1370479

Antall per bil: 1

960866

Skruv C

960866

Antall per bil: 3

1388359

Klamma C

1388359

Antall per bil: 2

1325736

Gummibussning

1325736

Antall per bil: 2

965354

Skruv D

965354

Antall per bil: 2

1388359

Klamma C

1388359

Antall per bil: 1

1325736

Gummibussning

1325736

Antall per bil: 1

965354

Skruv D

965354

Antall per bil: 1

3522589

0-ring G

3522589

Antall per bil: 2

1388737

Kondensor

1388737

Antall per bil: 1

3522653

Bussning A

3522653

Antall per bil: 4

3537019

Tätning A

3537019

Antall per bil: 2

3513489

Tätning B

3513489

Antall per bil: 1

3522588

0-ring C

3522588

Antall per bil: 2

3522263

Rör främre A

3522263

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

37-2

3522006

Rör främre B

3522006

Antall per bil: høyrestyrt 1 · 4-sylindret bensinmotor 1

3522001

Rör bakre A

3522001

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

38-2

3522003

Rör bakre B

3522003

Antall per bil: høyrestyrt 1 · 4-sylindret bensinmotor 1

3522589

0-ring G

3522589

Antall per bil: 1

945611

Klamma D

945611

Antall per bil: 2

965399

Skruv E

965399

Antall per bil: 1

41-2

946485

Skruv F

946485

Antall per bil: 1

1324361

Klamma E

1324361

Antall per bil: 1

965399

Skruv E

965399

Antall per bil: 1

1324004

Klamma F

1324004

Antall per bil: 1

940098

Skruv G

940098

Antall per bil: 1

942336

Fjäderbricka

942336

Antall per bil: 1

679754

Kantskyddslist

679754

Antall per bil: X

1388689

Klamma G

1388689

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

1388690

Bussning B

1388690

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

965399

Skruv E

965399

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

1388645

Klamma H

1388645

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

1388644

Bygel

1388644

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

968289

Skruv A

968289

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

1323946

Klamma I

1323946

Antall per bil: 1

191391

Fjädermutter

191391

Antall per bil: 1

968476

Flänsskruv

968476

Antall per bil: 1

3513578

Clips

3513578

Antall per bil: 2

1324829

Expansionsventil

1324829

Antall per bil: 1

1323387

0-ring I

1323387

Antall per bil: 1

1333941

Tätningssats

1333941

Antall per bil: 1

60-2

Kompressor

Ikke i sortimentet

60 Elfläkt

Merknad: Se gruppe 26, side 297

60-4

1395381

Luftkonditioneringssats A

1395381

Antall per bil: venstrestyrt 1 · 4-sylindret bensinmotor 1

Fra Volvos originalkatalog

Katalog: 760 1988
Gruppe · side: Gruppe 87 · Katalogside 1101
Antallkolonner: A = L.H.D · B = R.H.D · E = 4CYL

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde
B230ET: 2,3 l 4-cyl insprutning turbo (740)
B230FT: 2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)

Slik leser du numrene

3522590 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
