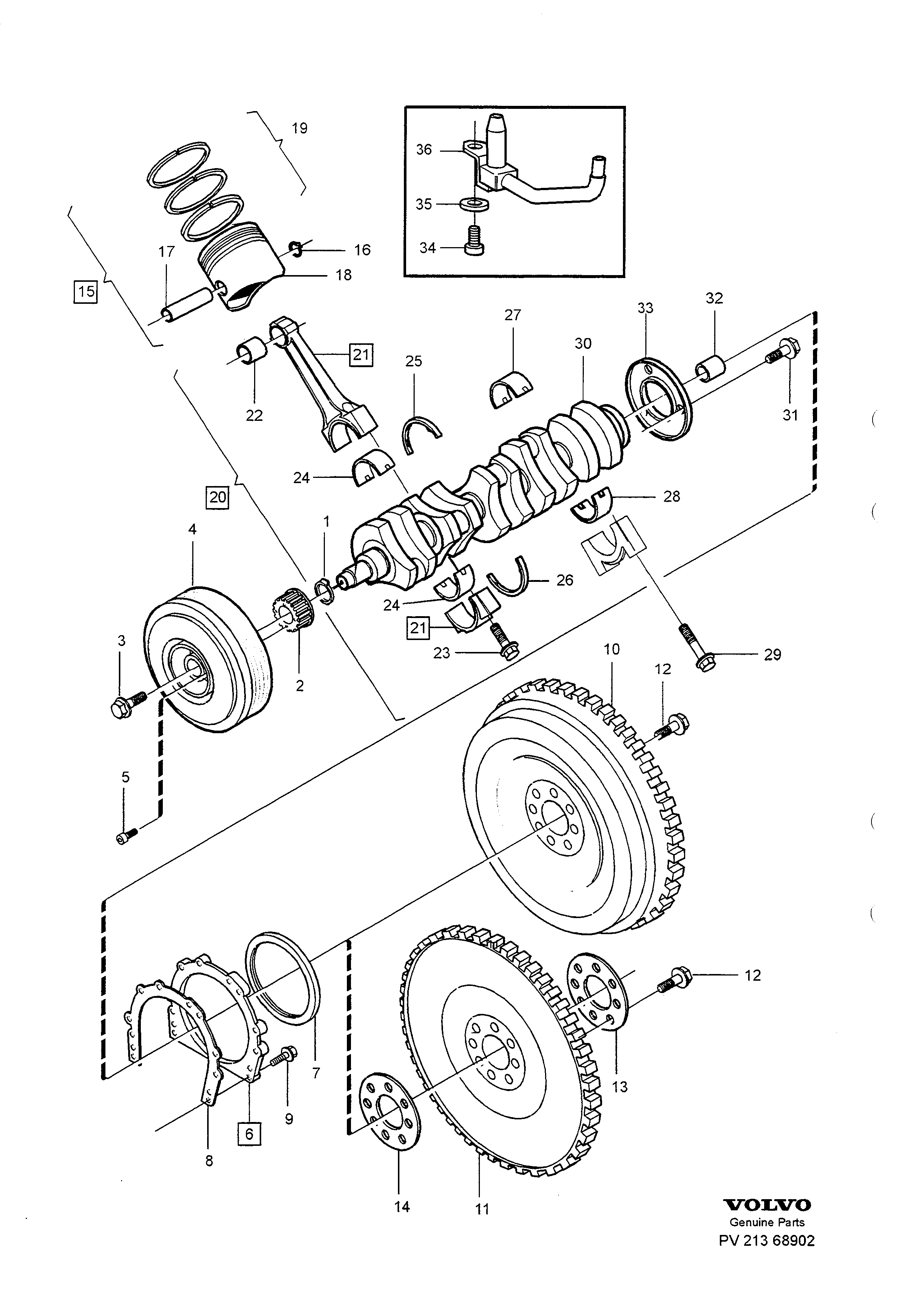

Vevmekanism till Volvo 850
Motor · Volvo 850 · CRANK MECHANISM · 21 · side 139
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: C70 / V70 / S70
42 deler · – i sortiment
1
1328333
Medbringare
1328333
Antall per bil: 1
2
1257104
Kuggremhjul
1257104
Antall per bil: 1
3
9186595
Skruv A
9186595
Antall per bil: 1
4
9180620
Svängningsdämpare
9180620
Antall per bil: 1
5
959223
Skruv B
959223
Antall per bil: 4
6
3531998
Tätningsfläns
3531998
Antall per bil: 1
7 Tätningssats— lagerføres ikke som reservedel
8
3507031
Packning
3507031
Antall per bil: 1
9
1257380
Skruv C
1257380
Antall per bil: 6
10
9176186
Svänghjul
9176186
Antall per bil: 1
11
9180621
Medbringarplåt
9180621
Antall per bil: 1
12
9176203
Skruv D
9176203
Antall per bil: manuelt gir 8 · automatgir 1
12-2
9186629
Skruv E
9186629
Antall per bil: manuelt gir 1 · automatgir 8
13
9186615
Distansbricka A
9186615
Antall per bil: 1
14
9186659
Distansbricka B
9186659
Antall per bil: 1
15
9186557
Kolvsats A
9186557
Antall per bil: 2
15-2
9186563
Kolvsats B
9186563
Antall per bil: 3
15-3
9125674
Kolvsats C
9125674
Antall per bil: 2
15-4
9125675
Kolvsats D
9125675
Antall per bil: 3
16
9186560
Spårring
9186560
Antall per bil: 2
17 Kolvbult— lagerføres ikke som reservedel
18 Kolv— lagerføres ikke som reservedel
19
272330
Kolvringsats
272330
Antall per bil: 1
20
272333
Vevstaksats
272333
Antall per bil: 1
21 Vevstake— lagerføres ikke som reservedel
22
9186635
Lagerbussning
9186635
Inngår i: Vevstake
Antall per bil: 1
23
9186604
Skruv F
9186604
Inngår i: Vevstake
Antall per bil: 2
24
9186612
Vevstakslagerskål
9186612
Antall per bil: 10
25
1328085
Tryckbricka övre
1328085
Antall per bil: 2
26
1328084
Tryckbricka undre
1328084
Antall per bil: 2
27
9186550
Lagerskål, övre
9186550
Antall per bil: 6
28
9186552
Lagerskål, undre
9186552
Antall per bil: 6
29
9186548
Skruv G
9186548
Antall per bil: 12
30
9186596
Vevaxel A
9186596
Antall per bil: 1
30-2
9186573
Vevaxel B
9186573
Antall per bil: 1
31
9186600
Skruv H
9186600
Antall per bil: 3
32
9186601
Styrhylsa A
9186601
Antall per bil: 1
32-2
9186594
Styrhylsa B
9186594
Antall per bil: 1
33
9186598
Tandhjul
9186598
Antall per bil: 1
34
974073
Skruv I
974073
Antall per bil: 5
35
955892
Bricka
955892
Antall per bil: 5
36
1389520
Munstycke
1389520
Antall per bil: 5
Fra Volvos originalkatalog
- Katalog
- 850
- Gruppe · side
- Gruppe 21 · Katalogside 139
- Antallkolonner
- A = MAN.TRANS · B = AUTO.TRANS
Slik leser du numrene
- 1328333 — Volvos originale artikkelnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
