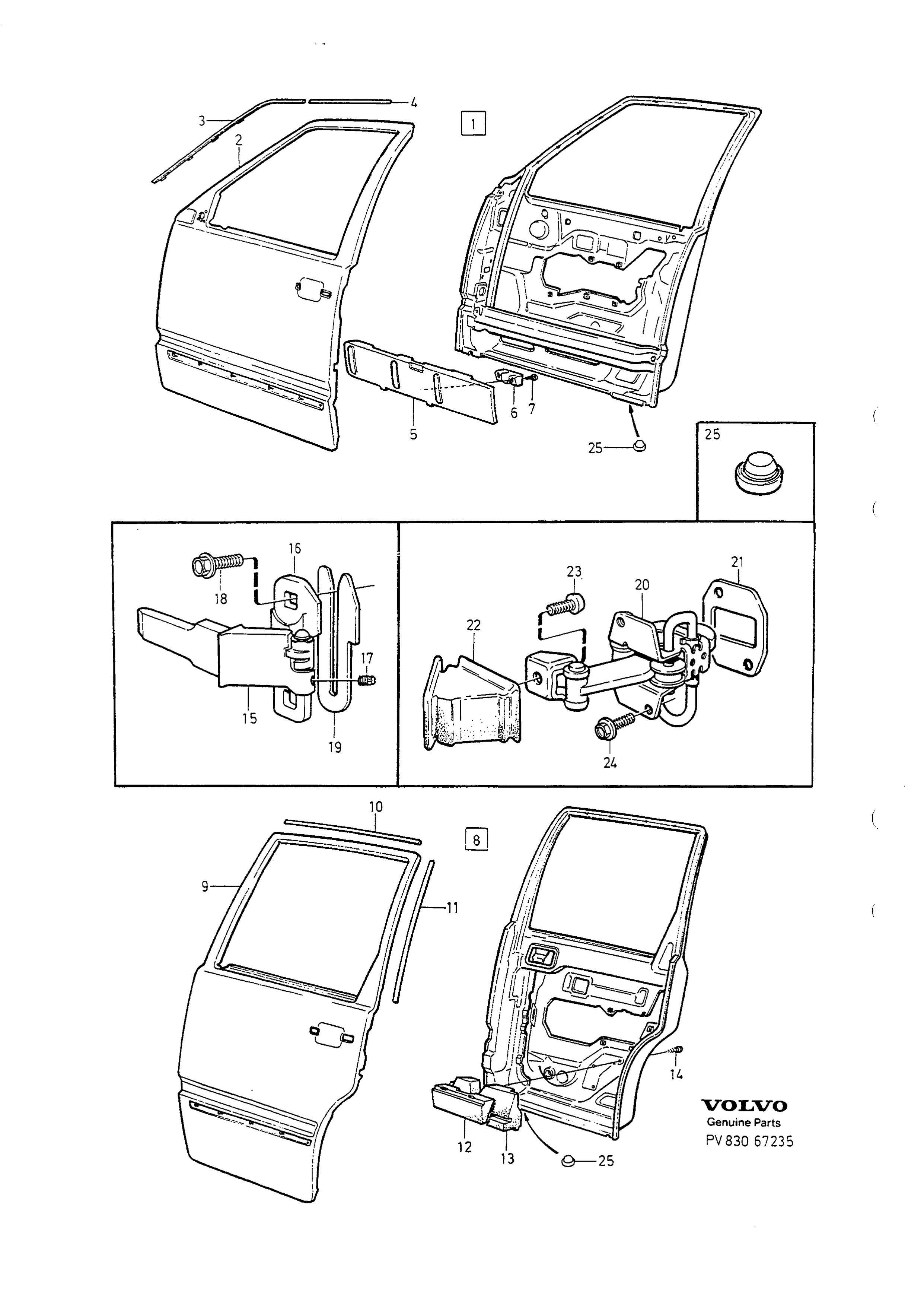

Hämtar sprängskiss…
25 posisjoner · – i sortiment
Zoom 100%
Klikk på et tall for å se artiklene
Ossature carosserie porte
Dører og luker · OSSATURE CAROSSERIE PORTE · side 657
Samme KA-nummer finnes også i: 850
62 deler · – i sortiment
1
9133133
Front door, left
9133133
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
1-2
9133134
Front door, right
9133134
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
2
6800674
Gusset panel, left A
6800674
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
2-2
6800675
Gusset panel, right A
6800675
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
3
3509617
Strip retainer left A
3509617
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
3-2
3509618
Strip retainer right A
3509618
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
4
3509794
Strip retainer left B
3509794
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
4-2
3509795
Strip retainer right B
3509795
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
5
6817827
Sips block, l.h
6817827
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
5-2
6817828
Sips block, r.h A
6817828
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
6
9133057
Spacer
9133057
Antall per bil: 4DRS, CH-317708 2 · 4DRS, CH 317709- 2 · 5DRS, CH-231968 2 · 5DRS, CH 231969- 2 · E 0
7
972332
Screw A
972332
Antall per bil: 4DRS, CH-317708 2 · 4DRS, CH 317709- 2 · 5DRS, CH-231968 2 · 5DRS, CH 231969- 2 · E 0
8
8
Rear door, left
erstattet artikkel
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 0 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 0 · E 0
8-2
9444125
Rear door, left
9444125
Antall per bil: 4DRS, CH-317708 0 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 0 · 5DRS, CH 231969- 1 · E 0
8-3
8
Rear door, right
erstattet artikkel
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 0 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 0 · E 0
8-4
9444126
Rear door, right
9444126
Antall per bil: 4DRS, CH-317708 0 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 0 · 5DRS, CH 231969- 1 · E 0
8-5
8
Replacement parts
Ikke i sortimentet
Antall per bil: 0
8-6
1255988
1255988-6
1255988
Antall per bil: 0
8-7
9187318
9187318-2
9187318
Antall per bil: 0
8-8
9187319
9187319-0
9187319
Antall per bil: 0
9
6800710
Gusset panel, left B
6800710
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
9-2
6800711
Gusset panel, right B
6800711
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
10
3509621
Strip retainer top section
3509621
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
11
3509623
Strip retainer C pillar
3509623
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
12
12
Sips block, l.h
erstattet artikkel
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
12-2
6817543
Sips block, r.h B
6817543
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
12-3
12
Replacement parts
Ikke i sortimentet
Antall per bil: 0
12-4
9152509
9152509-7
9152509
Antall per bil: 0
12-5
9152510
9152510-5
9152510
Antall per bil: 0
12-6
9170420
9170420-5
9170420
Antall per bil: 0
13
13
Sips block, l.h
erstattet artikkel
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
13-2
6817545
Sips block, r.h C
6817545
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
13-3
13
Replacement parts
Ikke i sortimentet
Antall per bil: 0
13-4
9152509
9152509-7
9152509
Antall per bil: 0
13-5
9170420
9170420-5
9170420
Antall per bil: 0
14
975395
Six point socket screw
975395
Antall per bil: 4DRS, CH-317708 4 · 4DRS, CH 317709- 4 · 5DRS, CH-231968 4 · 5DRS, CH 231969- 4 · E 0
15
6817775
Hinge, left Front door upper
6817775
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
15-2
1372544
Hinge, left Front door lower
1372544
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
15-3
1372544
Hinge, left Rear door lower
1372544
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
15-4
1372546
Hinge, left Rear door upper
1372546
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
15-5
6817776
Hinge, right Front door upper
6817776
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
15-6
1372545
Hinge, right Front door lower
1372545
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
15-7
1372545
Hinge, right Rear door lower
1372545
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
15-8
1372547
Hinge, right Rear door upper
1372547
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
16
6817798
Hinge flange, left
6817798
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
16-2
6817799
Hinge flange, right
6817799
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
17
6817800
Set screw
6817800
Antall per bil: 4DRS, CH-317708 8 · 4DRS, CH 317709- 8 · 5DRS, CH-231968 8 · 5DRS, CH 231969- 8 · E 0
18
967555
Flange screw A
967555
Antall per bil: 4DRS, CH-317708 16 · 4DRS, CH 317709- 16 · 5DRS, CH-231968 16 · 5DRS, CH 231969- 16 · E 0
19
6817359
Shim A
6817359
Antall per bil: 4DRS, CH-317708 X · 4DRS, CH 317709- X · 5DRS, CH-231968 X · 5DRS, CH 231969- X · E 0
19-2
6817360
Shim B
6817360
Antall per bil: 4DRS, CH-317708 X · 4DRS, CH 317709- X · 5DRS, CH-231968 X · 5DRS, CH 231969- X · E 0
20
20
Door stop front
erstattet artikkel
Antall per bil: 4DRS, CH-317708 2 · 4DRS, CH 317709- 2 · 5DRS, CH-231968 2 · 5DRS, CH 231969- 2 · E 0
20-2
20
Door stop rear
erstattet artikkel
Antall per bil: 4DRS, CH-317708 2 · 4DRS, CH 317709- 2 · 5DRS, CH-231968 2 · 5DRS, CH 231969- 2 · E 0
20-3
20
Replacement parts
Ikke i sortimentet
Antall per bil: 0
20-4
980870
980870-0
980870
Antall per bil: 0
20-5
9187091
9187091-5
9187091
Antall per bil: 0
20-6
9187092
9187092-3
9187092
Antall per bil: 0
21
9133069
Shim C
9133069
Antall per bil: 4DRS, CH-317708 1 · 4DRS, CH 317709- 1 · 5DRS, CH-231968 1 · 5DRS, CH 231969- 1 · E 0
22
3509708
Protection front
3509708
Antall per bil: 4DRS, CH-317708 2 · 4DRS, CH 317709- 2 · 5DRS, CH-231968 2 · 5DRS, CH 231969- 2 · E 0
22-2
3509709
Protection rear
3509709
Antall per bil: 4DRS, CH-317708 2 · 4DRS, CH 317709- 2 · 5DRS, CH-231968 2 · 5DRS, CH 231969- 2 · E 0
23
978876
Screw B
978876
Antall per bil: 4DRS, CH-317708 4 · 4DRS, CH 317709- 4 · 5DRS, CH-231968 4 · 5DRS, CH 231969- 4 · E 0
24
965175
Flange screw B
965175
Antall per bil: 4DRS, CH-317708 8 · 4DRS, CH 317709- 8 · 5DRS, CH-231968 8 · 5DRS, CH 231969- 8 · E 0
25
980838
Plug
980838
Antall per bil: 4DRS, CH-317708 4 · 4DRS, CH 317709- 4 · 5DRS, CH-231968 4 · 5DRS, CH 231969- 4 · E 0
- 1) Replacement parts included part or whole in new design, referred to in another section of this catalogue.
Fra Volvos originalkatalog
- Katalog
- 850 (USA)
- Gruppe · side
- Gruppe 83 · Katalogside 657
- Antallkolonner
- A = 4DRS, CH-317708 · B = 4DRS, CH 317709- · C = 5DRS, CH-231968 · D = 5DRS, CH 231969-
Fotnoter
- 1)
- Replacement parts included part or whole in new design, referred to in another section of this catalogue.
- 1)
- Replacement parts included part or whole in new design, referred to in another section of this catalogue.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- THK
- thickness
Slik leser du numrene
- 9133133 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
