Systeme de graissage

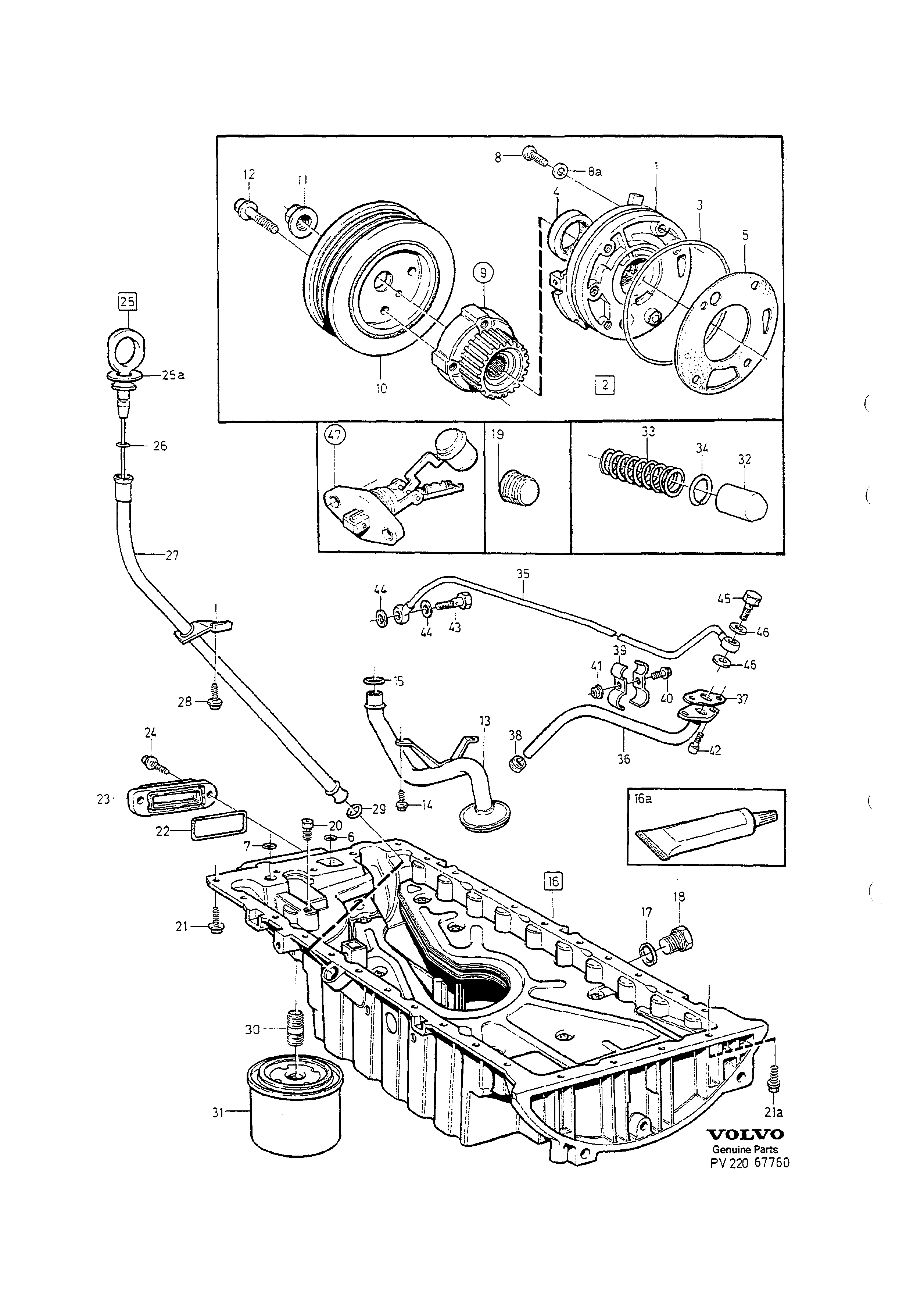

Smøresystem · Volvo 850 (USA) · SYSTEME DE GRAISSAGE · 22 · side 127

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 850

63 deler · – i sortiment

1275932

Oil pump A

1275932

Antall per bil: uten turbo 1

1-2

1275933

Oil pump B

1275933

Antall per bil: turbo -1996 1 · turbo 1997 1

271439

Gasket kit

271439

Antall per bil: 1

948983

0-ring A

948983

Antall per bil: 1

6842273

Sealing ring A

6842273

Antall per bil: 1

9135830

Gasket A

9135830

Inngår i: Sealing ring

Antall per bil: 1

978393

0-ring B

978393

Antall per bil: 1

978392

0-ring C

978392

Antall per bil: 1

9135098

Screw A

9135098

Antall per bil: 4

11991

Gasket F

11991

Antall per bil: uten turbo 4

Pulley

Ikke i sortimentet

9 B5254S

Merknad: Se gruppe 21, side 115 (CRANK MECHANISM)

9 B5252S

Merknad: Se gruppe 21, side 115 (CRANK MECHANISM)

9 B5234T

Merknad: Se gruppe 21, side 115 (CRANK MECHANISM)

9 B5254T

Merknad: Se gruppe 21, side 115 (CRANK MECHANISM)

1275801

Vibration damper

1275801

Antall per bil: 1

3531111

Nut

3531111

Antall per bil: 1

973437

Flange screw A

973437

Antall per bil: 4

1366447

Suction line

1366447

Antall per bil: 1

968814

Flange screw B

968814

Antall per bil: 2

1366453

0-ring D

1366453

Antall per bil: 1

9135282

Oil pan with oil lever sensor

9135282

Antall per bil: uten turbo 1

16-2

9146845

Oil pan without oil lever sensor A

9146845erstattet artikkel

Antall per bil: 1

16-3

1271604

Oil pan without oil lever sensor B

1271604

Antall per bil: 1

16a

1161059

Chemical gasket

1161059

Antall per bil: X

977751

Gasket B

977751

Inngår i: Oil pan without oil lever sensor

Antall per bil: 1

978138

Plug A

978138

Antall per bil: 1

968145

Plug B

968145

Inngår i: Plug

Antall per bil: 1

463963

Valve

463963

Inngår i: Plug

Antall per bil: 1

975880

Screw B

975880

Antall per bil: 22

21-2

975884

Screw C

975884

Antall per bil: 3

21a

975894

Screw E

975894

Antall per bil: 4

1366791

Sealing ring B

1366791

Antall per bil: 1

1366780

Gap

1366780

Antall per bil: uten turbo 1

975880

Screw B

975880

Antall per bil: uten turbo 2

9135006

Dipstick complete A

9135006

Antall per bil: 1

25-2

1271920

Dipstick complete B

1271920

Antall per bil: 1

25a

1275178

Sign

1275178

Inngår i: Screw

Antall per bil: 1

947114

0-ring E

947114

Antall per bil: 1

3528061

Pipe

3528061

Antall per bil: 1

946440

Flange screw C

946440

Antall per bil: 1

1397983

Sealing ring C

1397983

Antall per bil: 1

1366855

Nipple

1366855

Antall per bil: 1

3517857

Oil filter

3517857

Antall per bil: 1

1271903

Piston

1271903

Antall per bil: uten turbo 1

3507452

Spring A

3507452

Antall per bil: uten turbo 1

33-2

9146132

Spring B

9146132

Antall per bil: turbo -1996 1 · turbo 1997 1

973876

Snap ring

973876

Antall per bil: 1

3517732

Oil line A

3517732erstattet artikkel

Antall per bil: turbo -1996 1

35-2

1275205

Oil line B

1275205

Antall per bil: turbo 1997 1

3517730

Oil line C

3517730erstattet artikkel

Antall per bil: turbo -1996 1

36-2

1275207

Oil line D

1275207

Antall per bil: turbo 1997 1

3514546

Gasket C

3514546

Antall per bil: turbo -1996 1 · turbo 1997 1

1397775

Sealing ring D

1397775

Antall per bil: turbo -1996 1 · turbo 1997 1

3517733

Clamp

3517733

Antall per bil: turbo -1996 2 · turbo 1997 2

965175

Flange screw D

965175

Antall per bil: turbo -1996 1 · turbo 1997 1

945407

Flange nut

945407

Antall per bil: turbo -1996 1 · turbo 1997 1

942001

Screw D

942001

Antall per bil: turbo -1996 2 · turbo 1997 2

968179

Hollow screw A

968179

Antall per bil: turbo -1996 1 · turbo 1997 1

18671

Gasket D

18671

Antall per bil: turbo -1996 2 · turbo 1997 2

973950

Hollow screw B

973950

Antall per bil: turbo -1996 1 · turbo 1997 1

947282

Gasket E

947282

Antall per bil: turbo -1996 2 · turbo 1997 2

47 Oil level sensor

Merknad: Se gruppe 38, side 413 (INSTRUMENTATION SENDER)

9128142
Oil level sensor
9128142 · INSTRUMENTATION SENDER · Posisjonsnummer 11

1) When replacing flange screw use thread lock part number 1161056-5.

Fra Volvos originalkatalog

Katalog: 850 (USA)
Gruppe · side: Gruppe 22 · Katalogside 127
Antallkolonner: A = W/O TURBO · B = TURBO -1996 · C = TURBO 1997

Fotnoter

1): When replacing flange screw use thread lock part number 1161056-5.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

O.DIA: utvendig diameter

Slik leser du numrene

1275932 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
