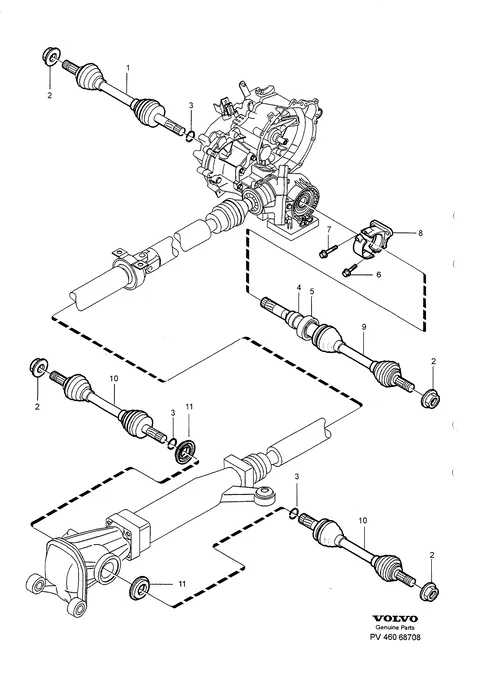

Drive shaft · 638Volvo 850 (USA) · side 501Vis sprengskisse

Alle sprengskisser

22 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

Arbre commande

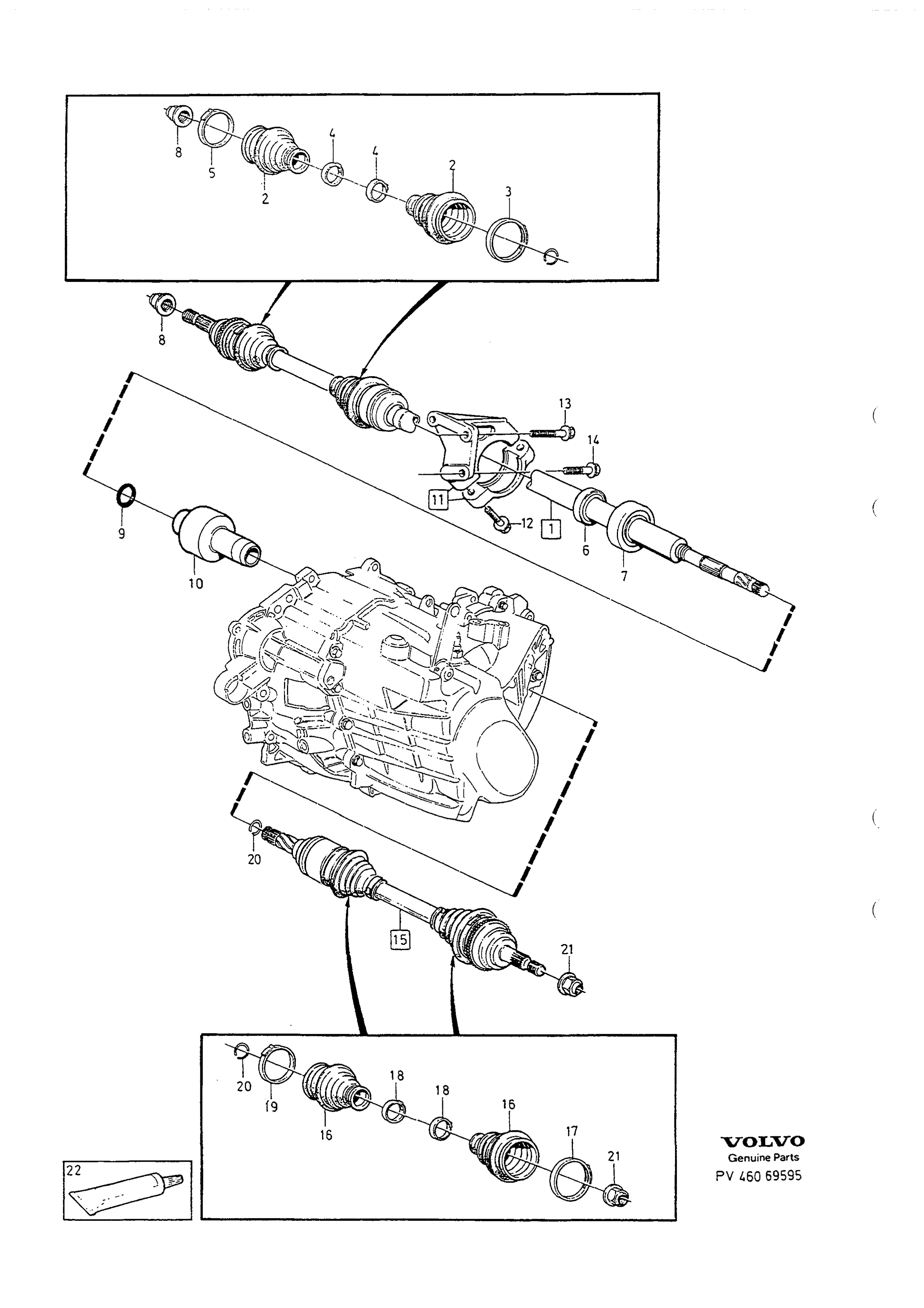

Bakaksel · Volvo 850 (USA) · ARBRE COMMANDE · 46 · side 497

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

66 deler · – i sortiment

Axle shaft, right

erstattet artikkel

Antall per bil: uten turbo manuelt gir 1

1-2

Axle shaft, exch

erstattet artikkel

Antall per bil: uten turbo manuelt gir 1

1-3

8601101

Axle shaft, exch A

8601101bytteenhet

Antall per bil: uten turbo manuelt gir 1

1-4

Axle shaft, right

erstattet artikkel

Antall per bil: turbo manuelt gir 1

1-5

Axle shaft, exch

erstattet artikkel

Antall per bil: turbo manuelt gir 1

1-6

8601103

Axle shaft, exch B

8601103bytteenhet

Antall per bil: turbo manuelt gir 1

1-7

Axle shaft, right

erstattet artikkel

Antall per bil: uten turbo automatgir 1

1-8

Axle shaft, exch

erstattet artikkel

Antall per bil: uten turbo automatgir 1

1-9

8601097

Axle shaft, exch C

8601097bytteenhet

Antall per bil: uten turbo automatgir 1

1-10

Axle shaft, right

erstattet artikkel

Antall per bil: turbo automatgir 1

1-11

Axle shaft, exch

erstattet artikkel

Antall per bil: turbo automatgir 1

1-12

8601099

Axle shaft, exch D

8601099bytteenhet

Antall per bil: turbo automatgir 1

1-13

8601223

Axle shaft, exch E

8601223bytteenhet

Antall per bil: turbo manuelt gir 1 · uten turbo manuelt gir 1

Bellows

Ikke i sortimentet

Antall per bil: 1

6814783

Clamp A

6814783

Antall per bil: turbo manuelt gir 1 · uten turbo manuelt gir 1 · 1

3-2

3549404

Clamp B

3549404

Antall per bil: uten turbo automatgir 1 · 1

3-3

9143159

Clamp C

9143159

Antall per bil: turbo automatgir 1 · 1

6814782

Clamp D

6814782

Antall per bil: uten turbo manuelt gir 1 · uten turbo automatgir 1 · 1

4-2

9143158

Clamp E

9143158

Antall per bil: turbo manuelt gir 1 · turbo automatgir 1 · 1

6814784

Clamp F

6814784

Antall per bil: turbo manuelt gir 2 · uten turbo manuelt gir 2 · 1

3502019

Drive shaft bearing

3502019

Antall per bil: 1

3520570

Snap ring

3520570

Antall per bil: 1

3546510

Flange lock nut A

3546510

Antall per bil: 1

8-2

9157371

Flange lock nut B

9157371

Antall per bil: 1

9176226

O-ring

9176226

Antall per bil: turbo manuelt gir 1 · uten turbo manuelt gir 1

9176152

Clutch

9176152

Antall per bil: turbo manuelt gir 1 · uten turbo manuelt gir 1

3520966

Bearing anchorage A

3520966

Antall per bil: 1

11-2

9143465

Bearing anchorage B

9143465

Antall per bil: 1

946470

Flange screw A

946470

Antall per bil: turbo manuelt gir 2 · turbo automatgir 2 · uten turbo manuelt gir 2 · uten turbo automatgir 2 · 1

946470

Flange screw A

946470

Antall per bil: turbo manuelt gir 2 · turbo automatgir 2 · uten turbo manuelt gir 2 · uten turbo automatgir 2 · 1

13-2

946752

Flange screw B

946752

Antall per bil: turbo manuelt gir 2 · turbo automatgir 2 · uten turbo manuelt gir 2 · uten turbo automatgir 2 · 1

945444

Flange screw C

945444

Antall per bil: 1

14-2

946470

Flange screw A

946470

Antall per bil: 1

Axle shaft, left

erstattet artikkel

Antall per bil: uten turbo manuelt gir 1

15-2

Axle shaft, exch

erstattet artikkel

Antall per bil: uten turbo manuelt gir 1

15-3

8601100

Axle shaft, exch F

8601100bytteenhet

Antall per bil: uten turbo manuelt gir 1

15-4

Axle shaft, left

erstattet artikkel

Antall per bil: uten turbo automatgir 1

15-5

Axle shaft, exch

erstattet artikkel

Antall per bil: uten turbo automatgir 1

15-6

8601096

Axle shaft, exch G

8601096bytteenhet

Antall per bil: uten turbo automatgir 1

15-7

Axle shaft, left

erstattet artikkel

Antall per bil: turbo manuelt gir 1

15-8

Axle shaft, exch

erstattet artikkel

Antall per bil: turbo manuelt gir 1

15-9

8601102

Axle shaft, exch H

8601102bytteenhet

Antall per bil: turbo manuelt gir 1

15-10

Axle shaft, left

erstattet artikkel

Antall per bil: turbo automatgir 1

15-11

Axle shaft, exch

erstattet artikkel

Antall per bil: turbo automatgir 1

15-12

8601098

Axle shaft, exch I

8601098bytteenhet

Antall per bil: turbo automatgir 1

Bellows

Ikke i sortimentet

Antall per bil: 1

6814782

Clamp D

6814782

Antall per bil: uten turbo manuelt gir 1 · uten turbo automatgir 1 · 1

17-2

6814950

Clamp G

6814950

Antall per bil: turbo manuelt gir 1 · turbo automatgir 1 · 1

6814784

Clamp F

6814784

Antall per bil: turbo manuelt gir 2 · uten turbo manuelt gir 2 · 1

6814783

Clamp A

6814783

Antall per bil: uten turbo manuelt gir 1 · 1

19-2

3549404

Clamp B

3549404

Antall per bil: uten turbo automatgir 1 · 1

19-3

9143159

Clamp C

9143159

Antall per bil: turbo automatgir 1 · 1

1377060

Expanding ring

1377060

Antall per bil: 1

3546510

Flange lock nut A

3546510

Antall per bil: 1

21-2

9157371

Flange lock nut B

9157371

Antall per bil: 1

1161428

Grease outer

1161428

Antall per bil: 1

22-2

1161429

Grease inner A

1161429

Antall per bil: turbo manuelt gir 1 · uten turbo manuelt gir 1

22-3

1161430

Grease inner B

1161430

Antall per bil: turbo automatgir 1 · uten turbo automatgir 1

1) 4DRS CH-219645, 5DRS CH-121428.
2) 4DRS CH 219646-, 5DRS CH 121429-.

Fra Volvos originalkatalog

Katalog: 850 (USA)
Gruppe · side: Gruppe 46 · Katalogside 497
Antallkolonner: A = TURBO MAN.TRANS · B = TURBO AUTO.TRANS · C = W/O TURBO MAN.TRANS · D = W/O TURBO AUTO.TRANS

Fotnoter

1): 4-door car: Til og med chassis nr 219645; 5-dørs personbil: Til og med chassis nr 121428
2): 4-door car: Fra chassis nr 219646; 5-dørs personbil: Fra chassis nr 121429

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Slik leser du numrene

8601101 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
