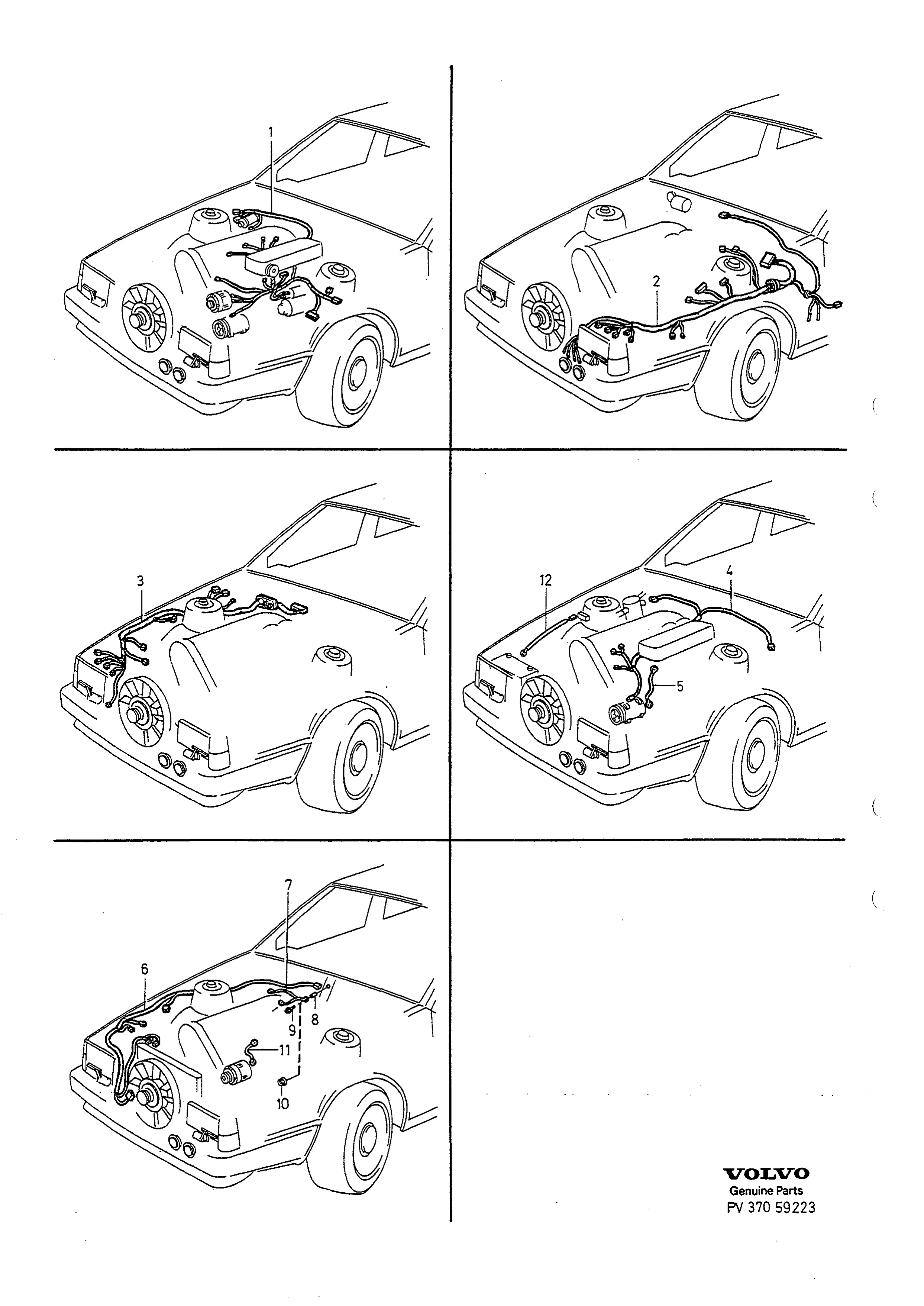

Ledningsmatta motorrum till Volvo B200, B204, B230, B234 - 940/960
Ledninger og sikringer · Volvo 940 / 960 · CABLE HARNESS ENGINE COMPARTMENT · 37 · side 699
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
55 deler · – i sortiment
1
3523375
Ledningsmatta Motor A
3523375
Antall per bil: B200E, B230E 1
1-2
3523376
Ledningsmatta Motor B
3523376
Antall per bil: B200E, B230E 1
1-3
3523377
Ledningsmatta A
3523377
Antall per bil: B200/230F/G, B230FB/FD 1
1-4
3523973
Ledningsmatta B
3523973
Antall per bil: B200/230F/G, B230FB/FD 1
1-5
3544762
Ledningsmatta Motor C
3544762
Antall per bil: B200/230F/G, B230FB/FD 1
1-6
3523379
Ledningsmatta C
3523379
Antall per bil: B230FT. 940 1 · B200FT. 940 1
1-7
9148319
Ledningsmatta Motor D
9148319
Antall per bil: B230FT. 940 1 · B200FT. 940 1
1-8
3523380
Ledningsmatta D
3523380
Antall per bil: B230FT, B230GT. 960 1
1-9
3523976
Ledningsmatta Motor E
3523976
Antall per bil: B230FT, B230GT. 960 1
2
3523333
Ledningsmatta, v Hjulhus A
3523333
Antall per bil: B200E, B230E 1
2-2
3523334
Ledningsmatta, v Hjulhus B
3523334
Antall per bil: B200E, B230E 1
2-3
3523344
Ledningsmatta, v Hjulhus C
3523344
Antall per bil: B200/230F/G, B230FB/FD 1
2-4
3544001
Ledningsmatta, v Hjulhus D
3544001
Antall per bil: B200/230F/G, B230FB/FD 1
2-5
9162760
Ledningsmatta, v A
9162760
Antall per bil: B200/230F/G, B230FB/FD 1
2-6
9130484
Ledningsmatta, v B
9130484
Antall per bil: B200/230F/G, B230FB/FD 1
2-8
9162689
Ledningsmatta, v Hjulhus E
9162689
Antall per bil: B200/230F/G, B230FB/FD 1
2-9
3523345
Ledningsmatta, v Hjulhus F
3523345
Antall per bil: B200/230F/G, B230FB/FD 1
2-10
3544002
Ledningsmatta, v Hjulhus G
3544002
Antall per bil: B200/230F/G, B230FB/FD 1
2-11
9162761
Ledningsmatta, v Hjulhus H
9162761
Antall per bil: B200/230F/G, B230FB/FD 1
2-12
3523341
Ledningsmatta, v Hjulhus I
3523341
Antall per bil: B230FT. 940 1 · B200FT. 940 1
2-13
3523996
Ledningsmatta, v Hjulhus J
3523996
Antall per bil: B230FT. 940 1 · B200FT. 940 1
2-14
9162762
Ledningsmatta, v Hjulhus K
9162762
Antall per bil: B230FT. 940 1 · B200FT. 940 1
2-15
3523339
Ledningsmatta, v Hjulhus L
3523339
Antall per bil: B230FT. 940 1 · B200FT. 940 1
2-16
3523994
Ledningsmatta, v Hjulhus M
3523994
Antall per bil: B230FT. 940 1 · B200FT. 940 1
2-17
9148761
Ledningsmatta, v Hjulhus N
9148761
Antall per bil: B230FT. 940 1 · B200FT. 940 1
2-18
3523342
Ledningsmatta, v Hjulhus O
3523342
Antall per bil: B230FT, B230GT. 960 1
2-19
3523997
Ledningsmatta, v Hjulhus P
3523997
Antall per bil: B230FT, B230GT. 960 1
2-20
3523340
Ledningsmatta, v Hjulhus Q
3523340
Antall per bil: B230FT, B230GT. 960 1
2-21
3523995
Ledningsmatta, v Hjulhus R
3523995
Antall per bil: B230FT, B230GT. 960 1
2-22
3544732
Ledningsmatta, v Hjulhus S
3544732
Antall per bil: B230FT, B230GT. 960 1
3
3523352
Ledningsmatta, h Hjulhus A
3523352
Antall per bil: B200E, B230E 1
3-2
3523359
Ledningsmatta, h Hjulhus B
3523359
Antall per bil: B200/230F/G, B230FB/FD 1
3-3
3544017
Ledningsmatta, h Hjulhus C
3544017
Antall per bil: B200/230F/G, B230FB/FD 1
3-5
9130483
Ledningsmatta, h A
9130483
Antall per bil: B200/230F/G, B230FB/FD 1
3-6
9128151
Ledningsmatta, h B
9128151
Antall per bil: B200/230F/G, B230FB/FD 1
3-7
9130520
Ledningsmatta, h C
9130520
Antall per bil: B200/230F/G, B230FB/FD 1
3-8
3523355
Ledningsmatta, h Hjulhus D
3523355
Antall per bil: B230FT. 940 1 · B200FT. 940 1
3-9
3544013
Ledningsmatta, h Hjulhus E
3544013
Antall per bil: B230FT. 940 1 · B200FT. 940 1
3-10
3523356
Ledningsmatta, h Hjulhus F
3523356
Antall per bil: B230FT, B230GT. 960 1
3-11
9130444
Ledningsmatta, h Hjulhus G
9130444
Antall per bil: B230FT, B230GT. 960 1
4
3523390
Ledningsmatta kompressor-torkare A
3523390
Antall per bil: B200E, B230E 1
4-2
3523391
Ledningsmatta kompressor-torkare B
3523391
Antall per bil: B200E, B230E 1
5
1348043
Stomledning kompressor-jord
1348043
Antall per bil: 1
6
3523387
Ledningsmatta Kylarfläkt A
3523387
Antall per bil: B200E, B230E 1 · B200/230F/G, B230FB/FD 1
6-2
9130420
Ledningsmatta Kylarfläkt B
9130420
Antall per bil: B200E, B230E 1 · B200/230F/G, B230FB/FD 1
6-3
3523388
Ledningsmatta Kylarfläkt C
3523388
Antall per bil: B230FT. 940 1 · B200FT. 940 1
6-4
9130422
Ledningsmatta Kylarfläkt D
9130422
Antall per bil: B230FT. 940 1 · B200FT. 940 1
6-5
9135459
Stomledning motor-kaross
9135459
Antall per bil: 1
8
977191
Distanshylsa
977191
Antall per bil: B230FT, B230GT. 960 1
9
979781
Flänsskruv A
979781
Antall per bil
- 1991. (975561)1
- 1991. høyrestyrt (975561)1
9-3
949556
Flänsskruv B
949556
Antall per bil: B230FT, B230GT. 960 1
10
945407
Flänsmutter A
945407
Antall per bil: B200E, B230E 1 · B200/230F/G, B230FB/FD 1 · B230FT. 940 1 · B200FT. 940 1
10-2
968735
Flänsmutter B
968735
Antall per bil: B230FT, B230GT. 960 1
11
9130251
Stomledning generator-jord
9130251
Antall per bil: 1
12
3544840
Ledningsmatta säkringskabel
3544840
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- 940 / 960
- Gruppe · side
- Gruppe 37 · Katalogside 699
- Antallkolonner
- A = B200E, B230E · B = B200/230F/G, B230FB/FD · C = B230FT. 940 · D = B230FT, B230GT. 960 · E = B200FT. 940
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- MAN.TRANS
- manuell växellåda
- AUTO.TRANS
- automatväxellåda
- L.H.D
- vänsterstyrd
- R.H.D
- högerstyrning
- B230FB
- 2,3 l 4-cyl insprutning, katalysator (940)
- B230FD
- 2,3 l 4-cyl insprutning, lågtryck (940)
- LG
- lengde
- A.C
- med luftkonditionering
Slik leser du numrene
- 3523375 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
