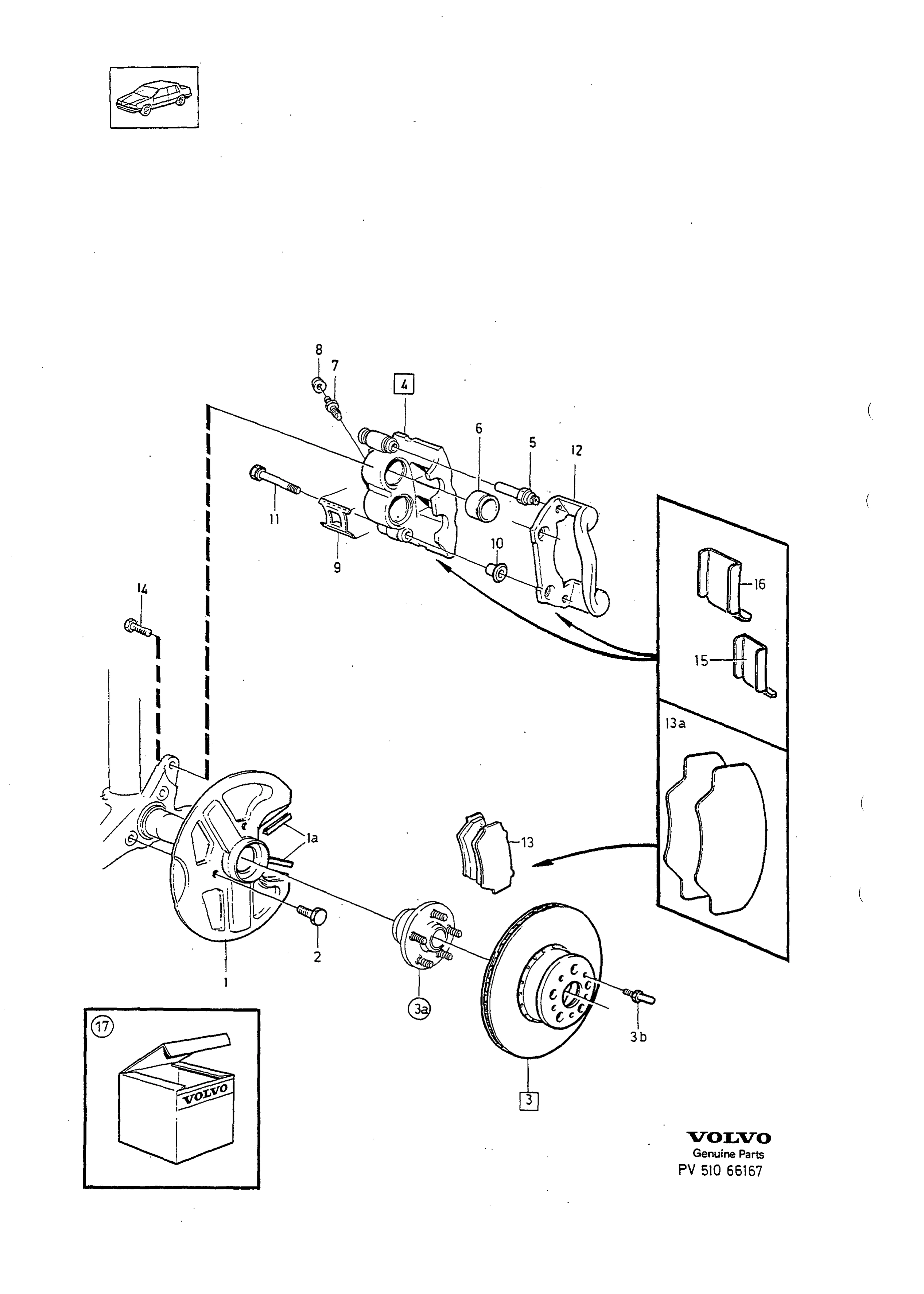

Framhjulsbroms ventilerad till Volvo 940/960

Hjulbremser · Volvo 940 / 960 · FRONT WHEEL DISC, VENTILATED · 51 · side 1107

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 1991

25 deler · – i sortiment

9140672

Skyddsplåt

9140672

Antall per bil: 2

679754

Kantskyddslist

679754

Antall per bil: X

948536

Låsskruv

948536

Antall per bil: 6

1359908

Bromsskiva ventilerad

1359908

Antall per bil: 2

3a Nav

Merknad: Se gruppe 61, side 1169 (FRAMAXEL FJÄDERBEN)

1330273

Styrtapp

1330273

Antall per bil: 2

Bromsok, v

erstattet artikkel

Antall per bil: 1

4-2

5002738

Bromsok, bytes A

5002738bytteenhet

Antall per bil: 1

4-3

Bromsok, h

erstattet artikkel

Antall per bil: 1

4-4

5002739

Bromsok, bytes B

5002739bytteenhet

Antall per bil: 1

5 Styrpinne— inngår i sett + NS

1330190

Kolv

1330190

Antall per bil: 2

1330191

Avluftningsnippel

1330191

Antall per bil: 2

1330192

Skyddsplugg

1330192inngår i sett

Antall per bil: 2

Fjäder

erstattet artikkel

Antall per bil: 1

10 Bricka— inngår i sett + NS

1387872

Skruv A

1387872inngår i sett

Antall per bil: 1

12 Hållare— lagerføres ikke som reservedel

13 Bromsklots— inngår i sett + NS

13a

1387810

Mellanlägg

1387810

Antall per bil: 2

1273210

Skruv B

1273210

Antall per bil: 4

1387639

Fjäderbleck inre

1387639

Antall per bil: 1

1387638

Fjäderbleck yttre

1387638

Antall per bil: 1

17 Reparationssats

Merknad: Se gruppe 51, side 1113 (BAKHJULSBROMS)

271107
Reparationssats
271107 · BAKHJULSBROMS · Posisjonsnummer 17
271572
Reparationssats
271572 · BAKHJULSBROMS · Posisjonsnummer 17
271108
Reparationssats
271108 · BAKHJULSBROMS · Posisjonsnummer 17

17 Bromsklotssats

Merknad: Se gruppe 51, side 1113 (BAKHJULSBROMS)

271829
Bromsklotssats
271829 · BAKHJULSBROMS · Posisjonsnummer 13

1) För märkning se produktskylt.
2) Service alternative. / Service alternativ.

Fra Volvos originalkatalog

Katalog: 940 / 960
Gruppe · side: Gruppe 51 · Katalogside 1107

Fotnoter

1): För märkning se produktskylt.
2): Service alternative. / Service alternativ.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde

Slik leser du numrene

9140672 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
