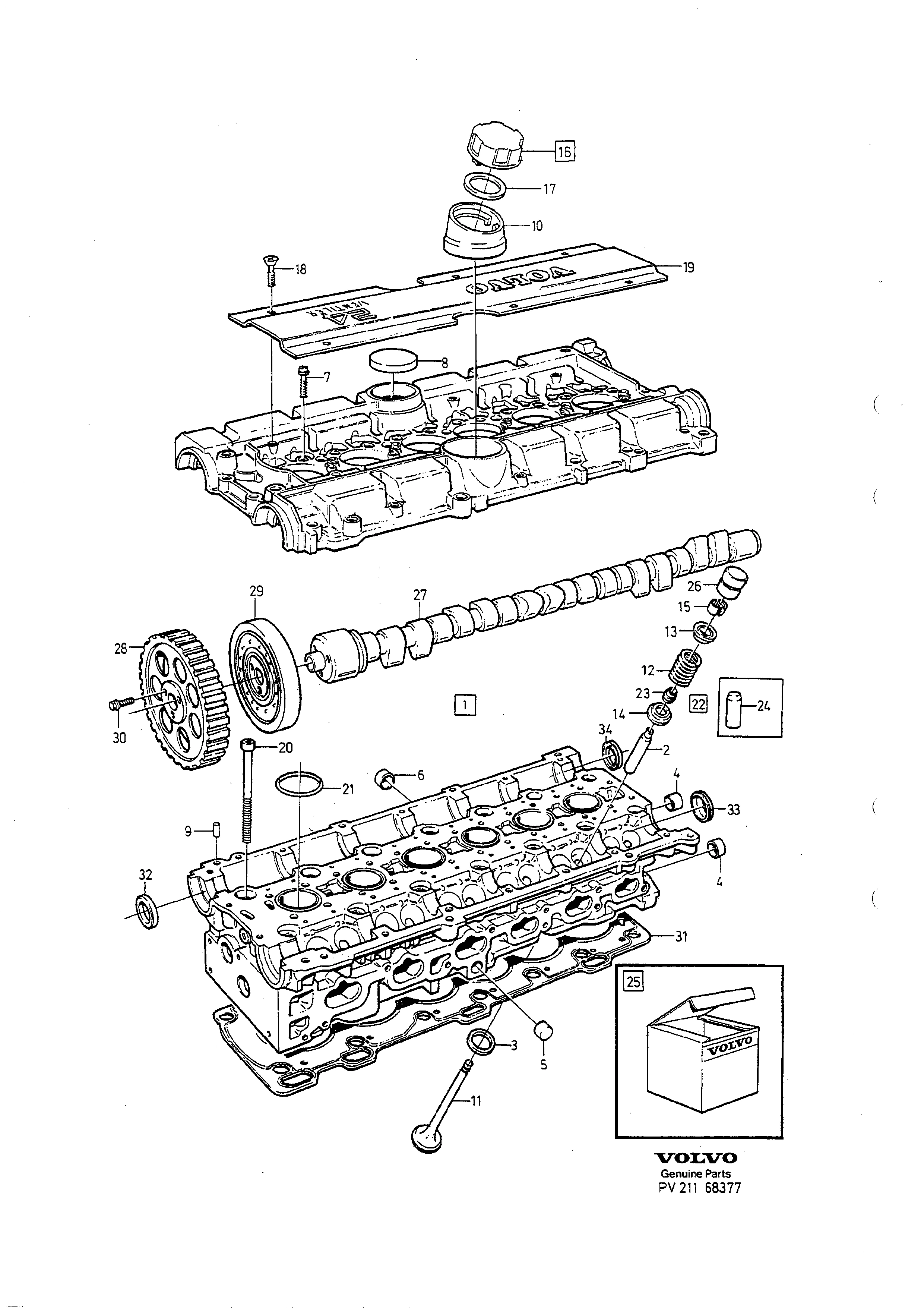

Cylinderhuvud Volvo 940, 960, S90, V90

Motor · Volvo 940 / 960 / S90 / V90 · CYLINDER HEAD · 21 · side 157

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

48 deler · – i sortiment

8601024

Cylinderhuvud, bytes A

8601024bytteenhet

Antall per bil

(9135796)1
1)1

1270391

Ventilstyrning

1270391

Antall per bil: 1994 24 · 1995- B6254S,B6244S 24 · 1995- B6304S 24

1397617

Ventilsäte insug

1397617

Antall per bil: 1994 12 · 1995- B6254S,B6244S 12 · 1995- B6304S 12

3-2

1335718

Ventilsäte utblås

1335718

Antall per bil: 1994 12 · 1995- B6254S,B6244S 12 · 1995- B6304S 12

946780

Hattplugg A

946780

Antall per bil: 1994 4 · 1995- B6254S,B6244S 4 · 1995- B6304S 4

946778

Hattplugg B

946778

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

946779

Hattplugg C

946779

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

975883

Flänsskruv A

975883

Antall per bil: 1994 46 · 1995- B6254S,B6244S 46 · 1995- B6304S 46

1361451

Lock A

1361451

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

1397500

Styrpinne

1397500

Antall per bil: 1994 6 · 1995- B6254S,B6244S 6 · 1995- B6304S 6

3507864

Adapter

3507864

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

1397641

Ventil insug

1397641

Antall per bil: 1994 12 · 1995- B6254S,B6244S 12 · 1995- B6304S 12

11-2

1366882

Ventil avgas

1366882

Antall per bil: 1994 12 · 1995- B6254S,B6244S 12 · 1995- B6304S 12

3531100

Ventilfjäder

3531100

Antall per bil: 1994 24 · 1995- B6254S,B6244S 24 · 1995- B6304S 24

3531101

Ventilfjäderbricka övre

3531101

Antall per bil: 1994 24 · 1995- B6254S,B6244S 24 · 1995- B6304S 24

3531102

Ventilfjäderbricka undre

3531102

Antall per bil: 1994 24 · 1995- B6254S,B6244S 24 · 1995- B6304S 24

1378130

Ventillås

1378130

Antall per bil: 1994 48 · 1995- B6254S,B6244S 48 · 1995- B6304S 48

3547599

Påfyllningslock

3547599

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

940096

Packning A

940096

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

3547965

Skruv A

3547965

Antall per bil: 1994 6 · 1995- B6254S,B6244S 6 · 1995- B6304S 6

1397808

Kåpa

1397808

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

6842347

Skruv B

6842347

Antall per bil: 1994 14 · 1995- B6254S,B6244S 14 · 1995- B6304S 14

1397525

Tätningsring A

1397525

Antall per bil: 1994 6 · 1995- B6254S,B6244S 6 · 1995- B6304S 6

272226

Sats

272226

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

3517893

Ventiltätning

3517893

Antall per bil: 1994 24 · 1995- B6254S,B6244S 24 · 1995- B6304S 24

1332645

Hylsa

1332645

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

272279

Servicesats

272279

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

1275353

Ventillyftare

1275353

Antall per bil: 1994 24 · 1995- B6254S,B6244S 24 · 1995- B6304S 24

3531901

Kamaxel insug A

3531901

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

3531523

Kuggremhjul insug A

3531523

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

9135659

Svängningsdämpare avgas

9135659

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

968159

Flänsskruv B

968159

Antall per bil: 1994 6 · 1995- B6254S,B6244S 6 · 1995- B6304S 6

1397728

Packning B

1397728

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

31-2

1397727

Packning C

1397727

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

6842272

Tätningsring B

6842272

Antall per bil: 1994 2 · 1995- B6254S,B6244S 2 · 1995- B6304S 2

1397381

Lock B

1397381

Antall per bil: 1994 1 · 1995- B6254S,B6244S 1 · 1995- B6304S 1

9443310

Tätningsring C

9443310

Antall per bil: 1994 2 · 1995- B6254S,B6244S 2 · 1995- B6304S 2

1) För vagnar utan luftpump
2) För vagnar med luftpump.
3) För vagnar med motorkod 95,98, se produktskylt.
4) För vagnar med motorkod 9 6, se produktskylt.

Fra Volvos originalkatalog

Katalog: 940 / 960 / S90 / V90
Gruppe · side: Gruppe 21 · Katalogside 157
Antallkolonner: A = 1994 · B = 1995- B6254S,B6244S · C = 1995- B6304S · E = 6CYL

Fotnoter

1): För vagnar utan luftpump
2): För vagnar med luftpump.
3): För vagnar med motorkod 95,98, se produktskylt.
4): För vagnar med motorkod 9 6, se produktskylt.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

STD: standardutförande

Slik leser du numrene

8601024 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Cylinderhuvud Volvo 940, 960, S90, V90

Motor · Volvo 940 / 960 / S90 / V90 · CYLINDER HEAD · 21 · side 157

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

940 / 960 / S90 / V90

Gruppe · side

Gruppe 21 · Katalogside 157

Antallkolonner

A = 1994 · B = 1995- B6254S,B6244S · C = 1995- B6304S · E = 6CYL

Fotnoter

1): För vagnar utan luftpump
2): För vagnar med luftpump.
3): För vagnar med motorkod 95,98, se produktskylt.
4): För vagnar med motorkod 9 6, se produktskylt.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

STD: standardutförande

Slik leser du numrene

8601024 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
