Kraftoverføring · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Rear axle · 4 · side 96, 98

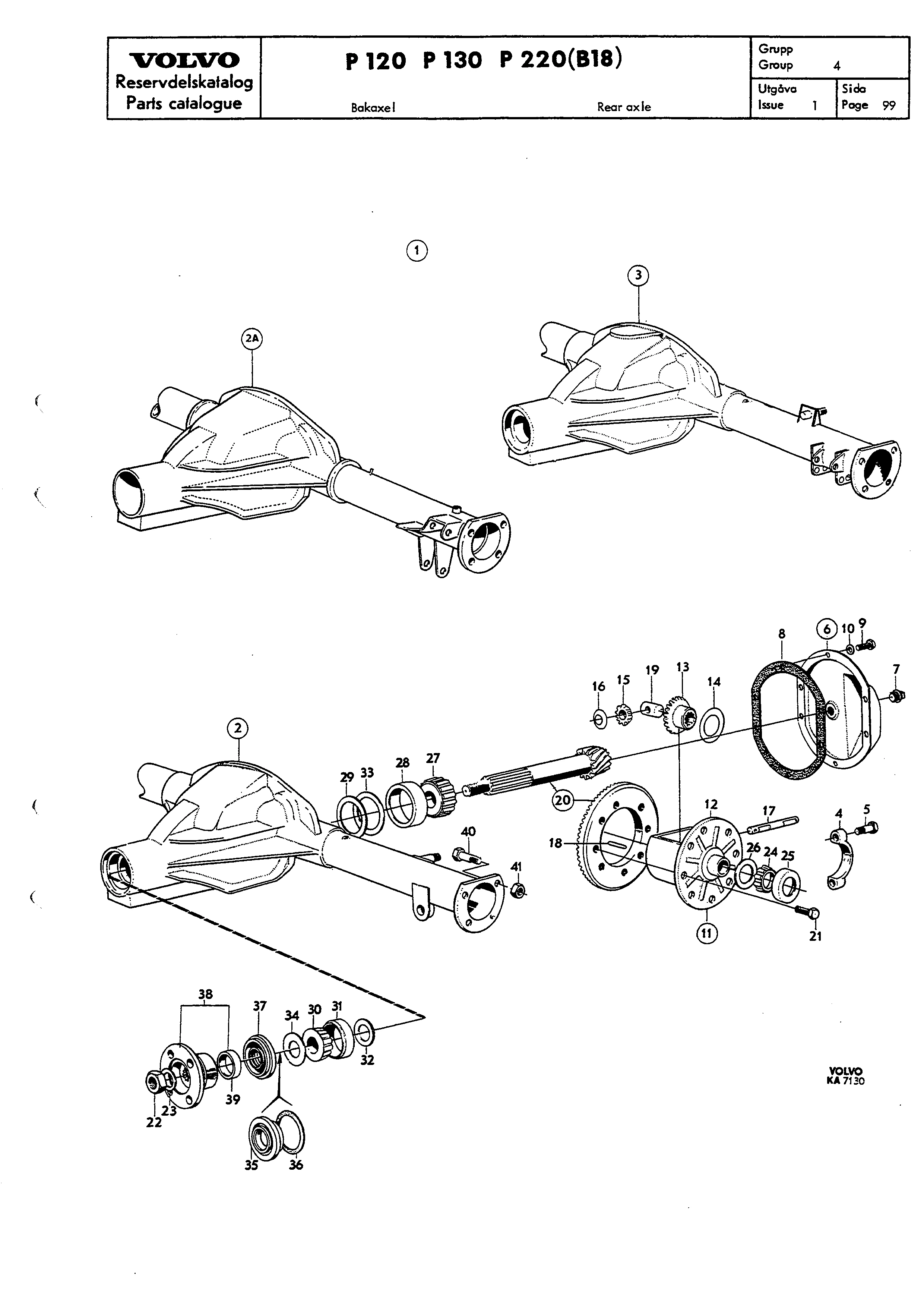

Slik leser du sprengskissen
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
61 deler · – i sortiment
1
255470
Rear axle, ratio 4.56:1 A
255470
Antall per bil: P120 P130 (1)1 · P120 P130 (2)1
1-2
255485
Rear axle, ratio 4.56:1 B
255485
Antall per bil: P120 P130 (1)1
1-3
255469
Rear axle, ratio 4.1:1 A
255469
Antall per bil: P120 P130 (2)1
1-4
255490
Rear axle, ratio 4.1:1 B
255490
Antall per bil: P120 P130 (2)1
1-5
255471
Rear axle, ratio 4.56:1 C
255471
Antall per bil: P2201
2
384191
Rear axle housing A
384191
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: P120 P130 (1)1 · P120 P130 (2)1
2a
384313
Rear axle housing B
384313
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: P120 P130 (1)1 · P120 P130 (2)1
3
384192
Rear axle housing C
384192
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: P2201
4 Cap
5
955551
Screw A
955551
Inngår i: Bakaxelkåpa
Antall per bil: 4
6
89253
Inspection cover
89253
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: 1
7
952359
Plug
952359
Inngår i: Inspektionslock
Antall per bil: 1
8
89254
Gasket A
89254
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: 1
9
955523
Screw B
955523
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: 10
10
955949
Lock washer
955949
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: 10
11
384196
Differential
384196
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: 1
12
384199
Housing
384199
Inngår i: Differential
Antall per bil: 1
13
384206
Side pinion A
384206
Inngår i: Differential
Antall per bil: 2
14
384366
Thrust washer, Th = 0.78
384366
Inngår i: Differential
Antall per bil: 2
14-2
384367
Th = 0.82
384367
Inngår i: Differential
Antall per bil: 2
14-3
384368
Th = 0.86
384368
Inngår i: Differential
Antall per bil: 2
14-4
384369
Th = 0.90
384369
Inngår i: Differential
Antall per bil: 2
14-5
384370
Th = 0.94
384370
Inngår i: Differential
Antall per bil: 2
15
384204
Side gear B
384204
Inngår i: Differential
Antall per bil: 2
16
384209
Thrust washer
384209
Inngår i: Differential
Antall per bil: 2
17
384201
Shaft pin
384201
Inngår i: Differential
Antall per bil: 1
18
191838
Lock pin
191838
Inngår i: Differential
Antall per bil: 1
19
384202
Spacer sleeve
384202
Inngår i: Differential
Antall per bil: 1
20
273127
Crown wheel and pinion kit A
273127
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: P120 P130 (1)1 · P2201
20-2
273126
Crown wheel and pinion kit B
273126
Inngår i: Bakaxel, utv 4,56:1
Antall per bil: P120 P130 (2)1
21
191807
Bolt C
191807
Inngår i: Kronhjul och pinjongsats
Antall per bil: 10
22
88726
Nut A
88726
Inngår i: Kronhjul och pinjongsats
Antall per bil: 1
23
80513
Washer
80513
Inngår i: Kronhjul och pinjongsats
Antall per bil: 1
23-2
281479
Oil A
281479
Inngår i: Bakaxel, utv 4,56:1
23-3
281478
Oil B
281478
24
181305
Roller bearing cone A
181305
Inngår i: Olja
Antall per bil: 2
25
181662
Roller bearing cup A
181662Inngår i sett
Inngår i: Olja
Antall per bil: 2
26
81374
Shim, Th = 0.003" A
81374
Antall per bil: erf
26-2
81375
Th = 0.005" A
81375
Antall per bil: erf
26-3
120622
Th = 0.010" A
120622
Antall per bil: erf
26-4
81377
Th = 0.030" A
81377
Antall per bil: erf
27
181303
Roller bearing cone B
181303
Inngår i: Olja
Antall per bil: 1
28
181304
Roller bearing cup B
181304Inngår i sett
Inngår i: Olja
Antall per bil: 1
29
87655
Shim, Th = 0.003" B
87655
Antall per bil: erf
29-2
191840
Th = 0.005" B
191840
Antall per bil: erf
29-3
191841
Th = 0.010" B
191841
Antall per bil: erf
30
181301
Roller bearing cone C
181301
Inngår i: Olja
Antall per bil: 1
31
181302
Roller bearing cup C
181302Inngår i sett
Inngår i: Olja
Antall per bil: 1
32
191834
Shim, Th = 0.003" C
191834
Antall per bil: erf
32-2
191835
Th = 0.005" C
191835
Antall per bil: erf
32-3
191837
Th = 0.010" C
191837
Antall per bil: erf
32-4
191836
Th = 0.030" B
191836
Antall per bil: erf
33
384474
Oil plate
384474
Inngår i: Olja
Antall per bil: 1
34
80506
Oil deflector
80506
Inngår i: Olja
Antall per bil: 1
35
80507
Oil seal A
80507
Inngår i: Olja
Antall per bil: 1
36
80508
Gasket B
80508
Inngår i: Olja
Antall per bil: 1
37
942905
Oil seal B
942905Inngår i sett
Inngår i: Olja
Antall per bil: 1
38
384281
Companion flange
384281
Inngår i: Olja
Antall per bil: 1
39
81388
Dust slinger
81388
Inngår i: Medbringare
Antall per bil: 1
40
955676
Bolt D
955676
Inngår i: Olja
Antall per bil: 8
41
955848
Nut B
955848
Inngår i: Olja
Antall per bil: 8
1 P120 ch-225049. P130 ch-216949.
2 P120 ch 225050-. P130 ch 216950-.
3 Vid byte till "Anti Spinn" skall differential 384479-2 monteras, se sida 108.
1 Ers av 942905-1.
1 Tid utf. P120 ch-225049. Sen utf se sida 104 Tid utf. P130 ch-216949.
1 För vagnar med ENV bakaxel.
23 Förekommer även på bakaxel M30. Also appears on M30 rear axle.
4 För vagnar med Spicer bakaxel.
5 P120 ch-139999. P130 ch-39999.
6 P120 ch 140000-. P130 ch 40000-.
Fra Volvos originalkatalog
Katalog
Amazon B18
Modeller
P 120 P 130 P 220(B18)
Gruppe · side
Gruppe 4 · Katalogside 96, 98
Fotnoter
1)
P120: Til og med chassis nr 225049; P130: Til og med chassis nr 216949
2)
P120: Fra chassis nr 225050; P130: Fra chassis nr 216950
3)
Vid byte till "Anti Spinn" skall differential 384479-2 monteras, se sida 108.
1)
Erstattes av 942905
1)
Tidlig utførelse, P120: Til og med chassis nr 225049; Sen utførelse; Se side 104; Tidlig utførelse, P130: Til og med chassis nr 216949
1)
För vagnar med ENV bakaxel.
23)
Förekommer även på bakaxel M30. Also appears on M30 rear axle.
4)
För vagnar med Spicer bakaxel.
5)
P120: Til og med chassis nr 139999; P130: Til og med chassis nr 39999
6)
P120: Fra chassis nr 140000; P130: Fra chassis nr 40000
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
