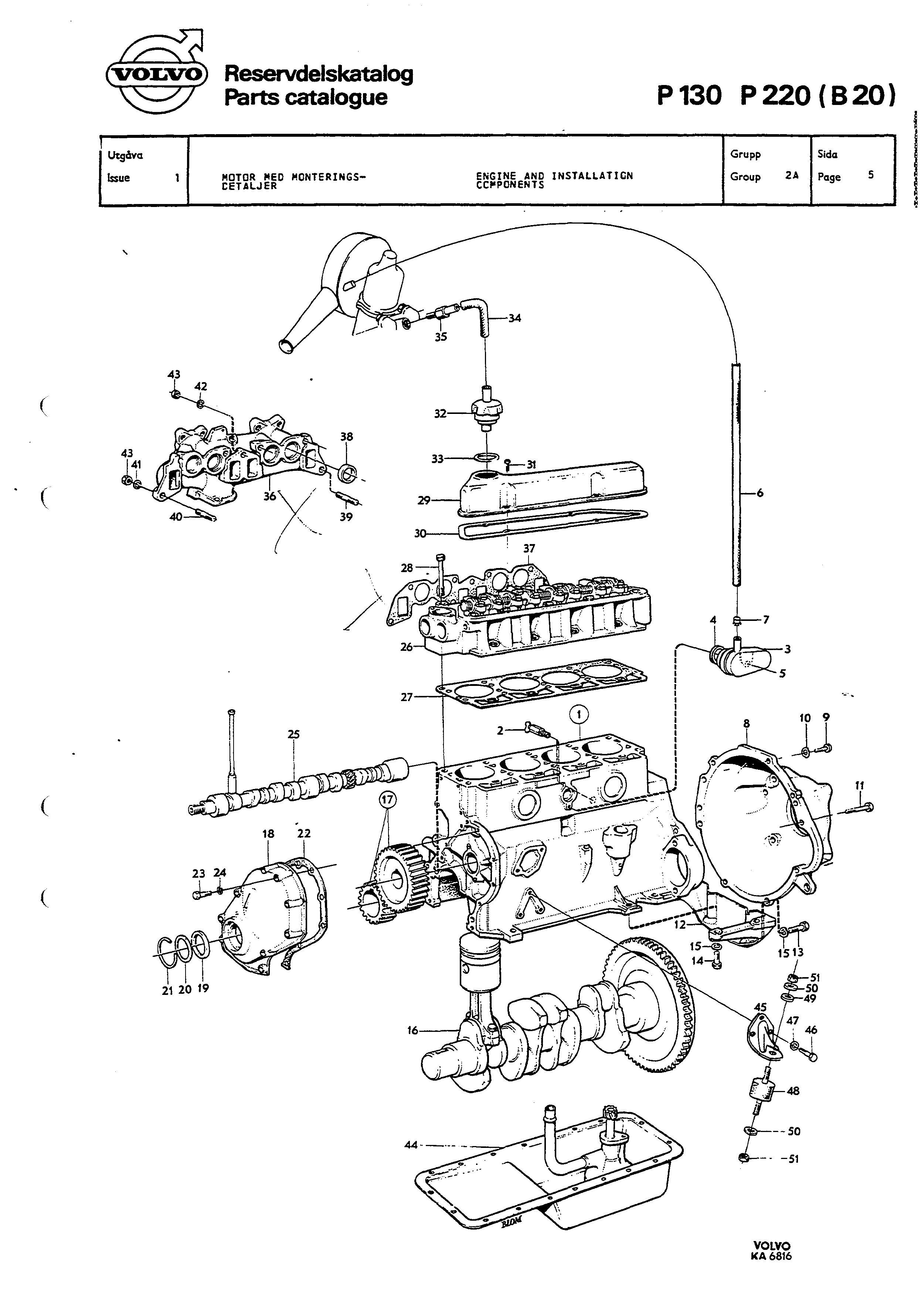

Motor med monterings-detaljer Volvo Amazon B20

Motor · Volvo Amazon B20 · P 130, P 220 · B20 · 1968–1975 · 1 986 cm³ · ENGINE AND INSTALLATION COMPONENTS · 2A · side 2, 4

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

77 deler · – i sortiment

460090

CYLINDER BLOCK

460090

Antall per bil: 1

1 COMPONENTS SEE PAGE 6

82745

DRAIN COCK

82745

Antall per bil: 1

419743

OIL TRAP A

419743

Antall per bil: 1

3-2

419808

OIL TRAP B

419808

Antall per bil: 1

418412

RUBBER RING FOR 419743

418412inngår i reparasjonssett

Antall per bil: 1

4-2

419805

RUBBER RING FOR 419808

419805inngår i reparasjonssett

Antall per bil: 1

955512

SCREW A

955512

Antall per bil: 1

942390

RUBBER HOSE A

942390

Antall per bil: 550

419771

FLAME SHIELD

419771

Antall per bil: 1

419311

FLYWHEEL CASING

419311

Antall per bil: 1

940160

SCREW B

940160

Antall per bil: 4

941909

RESILIENT WASHER A

941909

Antall per bil: 4

11 SCREW— standarddel (skrue, mutter, skive)

Merknad: Se gruppe 3 (INSTRUMENT MED MONTERINGSDETALJER)

955137
SKRUV
955137 · INSTRUMENT MED MONTERINGSDETALJER · Posisjonsnummer 11

419314

BRACKET

419314

Antall per bil: 1

940162

SCREW C

940162

Antall per bil: 2

955535

SCREW D

955535

Antall per bil: 4

942336

RESILIENT WASHER B

942336

Antall per bil: 6

16 CRANKSHAFT AND RELATED PARTS

Merknad: SE SIDA 8

276294

GEAR KIT

276294

Antall per bil: 1

17 CRANKSHAFT GEAR

17 CAMSHAFT GEAR

17 GASKET

Merknad: SE POS 22

17 FELT RING

Merknad: SE POS 19

17 CIRCLIP

Merknad: SE POS 21

17 PRESSURE FLANGE

Merknad: Se side 10 · POS 7

17 SCREW

Merknad: Se side 10 · POS 8

418479

TIMING GEAR CASING

418479

Antall per bil: 1

418622

FELT RING

418622inngår i reparasjonssett

Antall per bil: 1

418626

RETAINER

418626

Antall per bil: 1

418624

CIRCLIP

418624inngår i reparasjonssett

Antall per bil: 1

418272

GASKET A

418272inngår i reparasjonssett

Antall per bil: 1

955514

SCREW E

955514

Antall per bil: 2

23-2

940158

SCREW F

940158

Antall per bil: 7

941906

RESILIENT WASHER C

941906

Antall per bil: 9

25 CAMSHAFT

Merknad: SE SICA 10

26 CYLINDER HEAD

Merknad: Se side 12

419647

CYLINDER HEAD GASKET A

419647inngår i reparasjonssett

Antall per bil: 1

191523

SCREW G

191523

Antall per bil: 10

418862

VALVE CASING

418862Inngår i sett

Antall per bil: 1

419678

GASKET B

419678inngår i reparasjonssettInngår i sett

Antall per bil: 1

950045

SCREW H

950045

Antall per bil: 4

419745

BREATHER CAP

419745

Antall per bil: 1

940096

GASKET C

940096inngår i reparasjonssett

Antall per bil: 1

460003

RUBBER HOSE B

460003

Antall per bil: 1

460082

NIPPLE

460082

Antall per bil: 1

419365

INDUCTION AND EXHAUST MANIFOLD A

419365

Antall per bil: 1

36-2

419561

INDUCTION AND EXHAUST MANIFOLD B

419561

Antall per bil: 1

36 COMPONENTS SEE PAGE 14

418870

GASKET D

418870inngår i reparasjonssett

Antall per bil: 1

418408

GUIDE SLEEVE

418408

Antall per bil: 4

953243

STUD A

953243

Antall per bil: 1

953241

STUD B

953241

Antall per bil: 8

419401

WASHER A

419401

Antall per bil: 6

941907

RESILIENT WASHER D

941907inngår i reparasjonssett

Antall per bil: 4

955826

NUT A

955826

Antall per bil: 9

44 LUBRICATING SYSTEM

Merknad: SE SICA 16

666969

BRACKET, L

666969

Antall per bil: 1

45-2

666970

BRACKET, R

666970

Antall per bil: 1

955524

SCREW I

955524

Antall per bil

tidlig utførelse liter 196
sen utførelse liter 193

46-3

956569

SCREW J

956569

Antall per bil: 3

955921

FJÆR WASHER A

955921

Antall per bil: ERF

666890

RUBBER CUSHION

666890

Antall per bil: 2

48-2

273060

RUBBER CUSHION KIT

273060

Antall per bil: 2

955896

WASHER B

955896

Antall per bil: 2

940110

FJÆR WASHER B

940110

Antall per bil: 4

940157

NUT B

940157

Antall per bil: 4

51 GASKET KIT, ENGINE RECONDITIONING

51-3

275494

COMPLEMENTARY KIT, ENGINE RECONDITIONING

275494

Antall per bil: 1

51 GASKET KIT, DECARBONIZING

51-5

275480

GASKET KIT, MANIFOLDS

275480

Inngår i: PACKNINGSSATS, SOTNING

Antall per bil: 1

1 B20B.TJ 2.0 RCT 90-97
1 TJ 2,5 ROT 85-90
1 TJ 2x2,0 ROT 80-85

Fra Volvos originalkatalog

Katalog: Amazon B20
Modeller: P 130 P 220 (B20)
Gruppe · side: Gruppe 2A · Katalogside 2, 4

Fotnoter

1): B20B.TJ 2.0 RCT 90-97
1): TJ 2,5 ROT 85-90
1): TJ 2x2,0 ROT 80-85

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

TID UTF: tidigare utförande
D: diameter
SEN UTF: sen utførelse
L: liter
B20A: 2,0 l 4-cyl enkelförgasare
B20B: 2,0 l 4-cyl dubbelförgasare (Amazon/1800S/140 1969–)
TJ: tjocklek
S: inngår i reparasjonssett

Slik leser du numrene

460090 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
