Karosseriskall · Volvo C70 / V70 / S70 · BODY SIDE OUTER · 81 · side 689

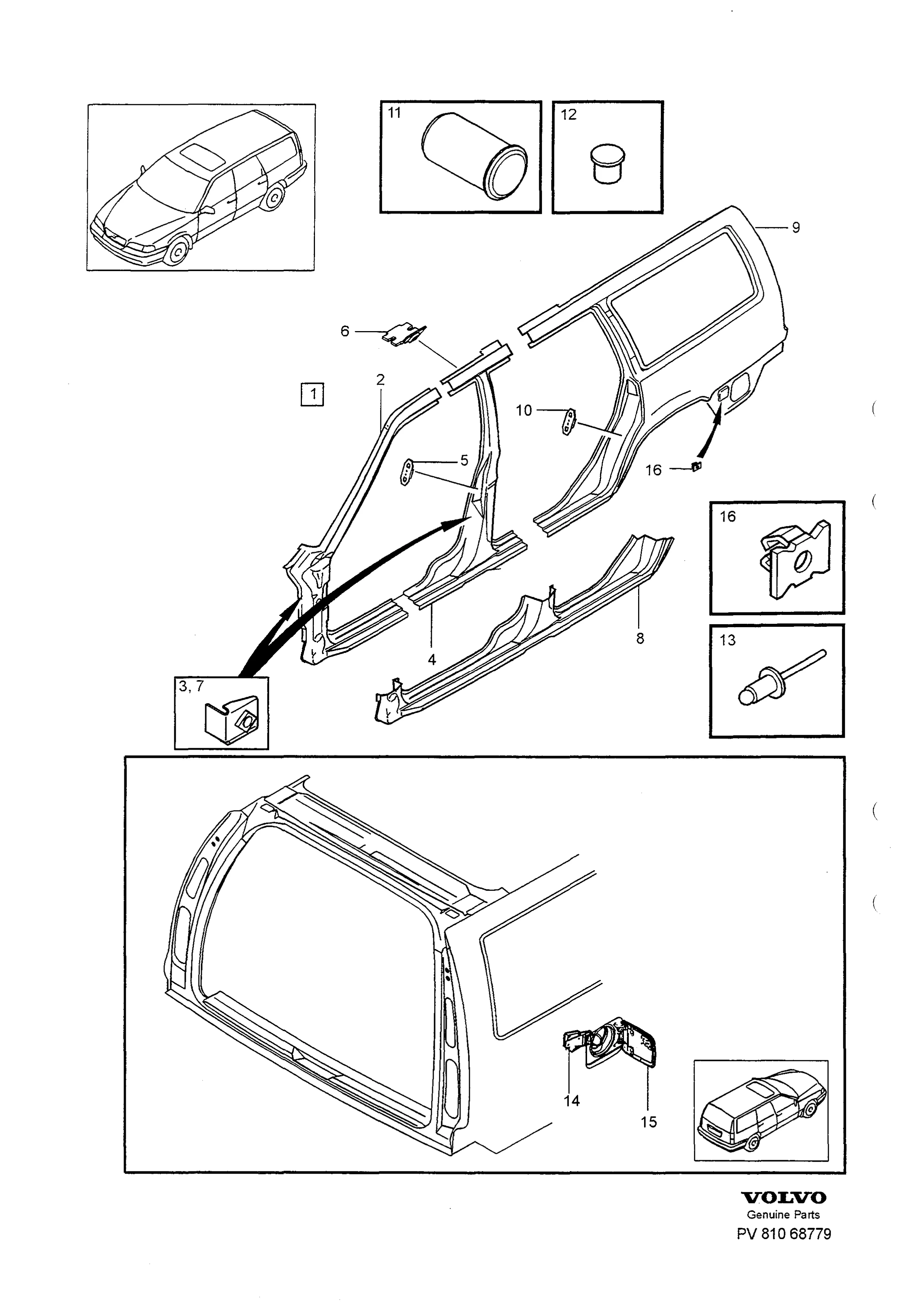

Slik leser du sprengskissen
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
24 deler · – i sortiment
1
9152840
Karossida, v
9152840
Antall per bil: 1
1-2
9152841
Karossida, h
9152841
Antall per bil: 1
2
9133522
Torpedsida, v
9133522
Antall per bil: 1
2-2
9133523
Torpedsida, h
9133523
Antall per bil: 1
3
6817408
Fästöra A
6817408
Inngår i: Torpedsida, h
Antall per bil: 1
4
9133524
B-stolpe, v
9133524
Antall per bil: 1
4-2
9133525
B-stolpe, h
9133525
Antall per bil: 1
5
9152459
Mutterplatta A
9152459
Inngår i: B-stolpe, h
Antall per bil: 2
6
9152385
Mutterplatta B
9152385
Inngår i: B-stolpe, h
Antall per bil: 6
7
9152471
Fästöra B
9152471
Inngår i: B-stolpe, h
Antall per bil: 1
8
6817676
Bottensvällare, v
6817676
Antall per bil: 1
8-2
6817677
Bottensvällare, h
6817677
Antall per bil: 1
9
9133526
Bakskärm, v
9133526
Antall per bil: 1
9-2
9133527
Bakskärm, h
9133527
Antall per bil: 1
10
9152459
Mutterplatta A
9152459
Antall per bil: 2
11
3509601
Nitmutter
3509601
Antall per bil: 4
11-2
11
Takräcke
Ikke i sortimentet
12
948933
Nit för svetsning
948933
Antall per bil: X
13
949017
Blindnit för nitning
949017
Antall per bil: X
14
14
Lås
Ikke i sortimentet
Antall per bil: 1
14 SEE 83•739
Merknad: Se gruppe 83, side 739
15
15
Lucka
Ikke i sortimentet
Antall per bil: 1
15 SEE 83•739
Merknad: Se gruppe 83, side 739
16
1371978
Fjädermutter
1371978
Antall per bil: 6
1) Komplett med alla ingående detaljer.
2) Utan ingående delar.
Fra Volvos originalkatalog
Katalog
C70 / V70 / S70
Gruppe · side
Gruppe 81 · Katalogside 689
Fotnoter
1)
Komplett med alla ingående detaljer.
2)
Utan ingående delar.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Slik leser du numrene
9152840 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
