24 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

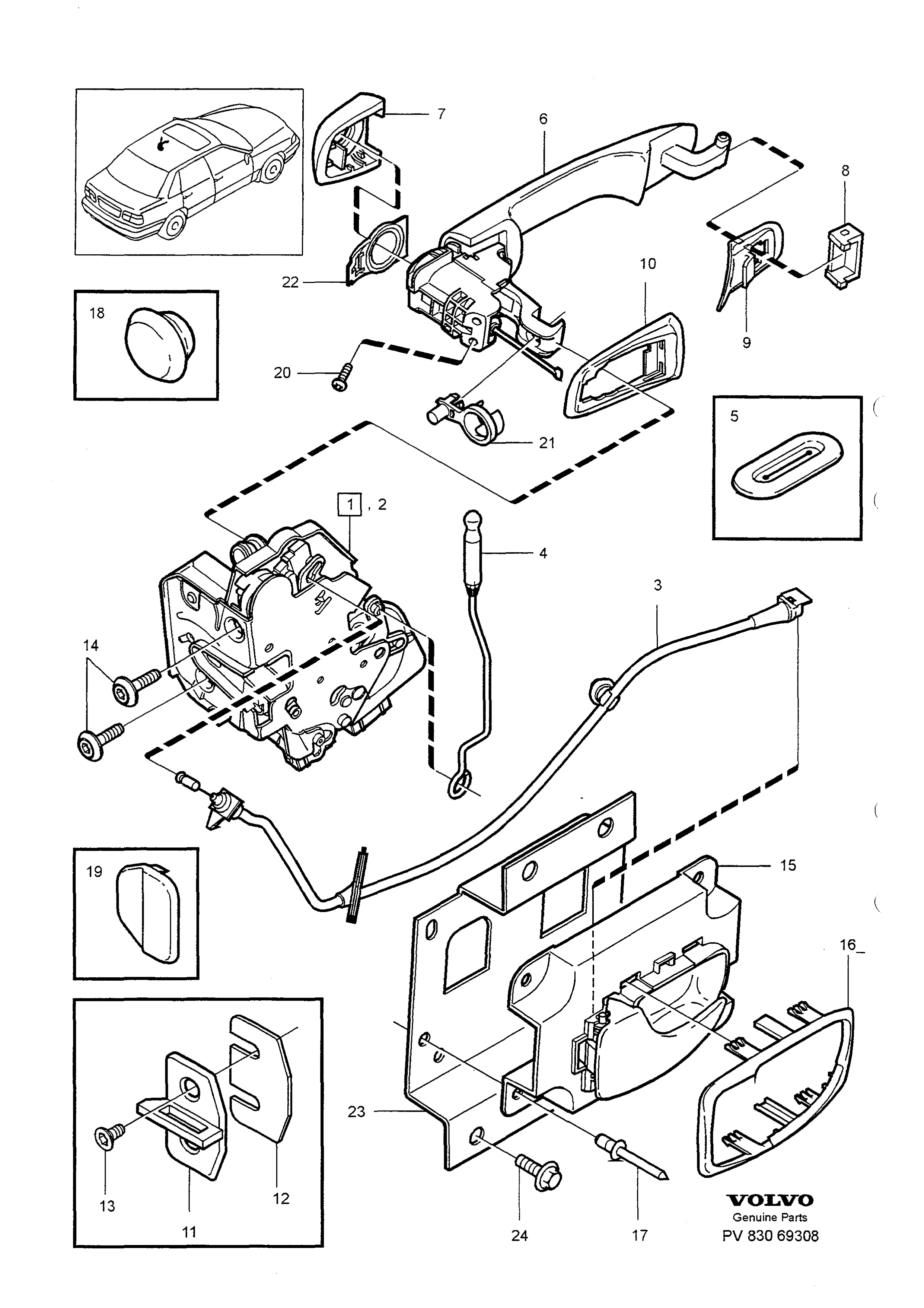

Locking system front door

Dører og luker · Volvo C70 / V70 / S70 · LOCKING SYSTEM FRONT DOOR · 83 · side 731

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

78 deler · – i sortiment

9152493

Lås, v passagerardörr A

9152493

Antall per bil: 1

1-2

9152494

Lås, h passagerardörr A

9152494

Antall per bil: 1

1 Lås, v förardörr— lagerføres ikke som reservedel

1 Lås, h förardörr— lagerføres ikke som reservedel

1-5

9152491

Lås, v passagerardörr B

9152491

Antall per bil: 1

9187282

Lås, v förardörr B

9187282

Antall per bil: 1

2-2

9187283

Lås, h förardörr B

9187283

Antall per bil: 1

2-3

Lås, v passagerardörr

erstattet artikkel

Antall per bil: 1

2-4

Lås, h passagerardörr

erstattet artikkel

Antall per bil: 1

2-5

Lås, v passagerardörr

erstattet artikkel

Antall per bil: 1

2-6

Lås, h passagerardörr

erstattet artikkel

Antall per bil: 1

2-7

Lås, v förardörr

erstattet artikkel

Antall per bil: 1

2-8

Lås, h förardörr

erstattet artikkel

Antall per bil: 1

3 Kabel v— lagerføres ikke som reservedel

3 Kabel h— lagerføres ikke som reservedel

3-3

9170195

Kabel, v

9170195

Antall per bil: 1

3-4

9170196

Kabel, h

9170196

Antall per bil: 1

9420916

Låsknapp, v beige A

9420916

Antall per bil: 1

3509858

Tätning A

3509858

Antall per bil: 2

9417808

Handtag, v förardörr

9417808

Antall per bil: 1

6-2

9417787

Handtag, h förardörr

9417787

Antall per bil: 1

6-3

9444121

Handtag passagerardörr

9444121

Antall per bil: 1

9417748

Kåpa förardörr

9417748

Antall per bil: 1

3509328

Lager

3509328

Antall per bil: 2

9152392

Packning, främre

9152392

Antall per bil: 2

9152887

Packning, bakre

9152887

Antall per bil: 2

9152664

Låsbygel

9152664

Antall per bil: 2

6817942

Justerbleck

6817942

Antall per bil: X

980498

Sextandhålskruv A

980498

Antall per bil: 4

9187281

Skruv

9187281

Antall per bil: 4

9418749

Dörröppnare, v beige

9418749

Antall per bil: 1

9417566

Ram, v beige

9417566

Antall per bil: 1

973884

Popnit

973884

Antall per bil: 8

1255988

Plugg A

1255988

Antall per bil: 2

6806030

Plugg B

6806030

Antall per bil: 2

969419

Sextandhålskruv B

969419

Antall per bil: 4

8600666

Länk

8600666

Antall per bil: 1 · 1 · 1 · 2 · 2

9187618

Tätning B

9187618

Antall per bil: 1

8600426

Konsol

8600426

Antall per bil: 1 · 1 · 1 · 2 · 2

969335

Avdragsskruv

969335

Antall per bil: 1 · 1 · 1 · 8 · 8

1) Dörrlås utan blockerat låsläge.
2) Beige = CODE 3X50, 3X6X. Grey, light grey, dark grey = CODE 3X70. Oak = CODE 3X80, 3X90. / Beige = CODE 3X50, 3X6X. Grå, ljusgrå, mörkgrå = CODE 3X7X. Oak = CODE 3X80, 3X90.
3) Dörrlås med blockerat låsläge.
4) För bilar med 2-stegs upplåsning.
5) Granit = CODE 1X4X,2X4X. Lightbeige = CODE 1X6X. Grey = CODE 1X7X,2X7X. Oak = CODE 1X8X,2X8X. / Granit = CODE 1X4X,2X4X. Ljusbeige = CODE 1X6X. Grå = CODE 1X7X,2X7X. Oak = CODE 1X8X,2X8X.

Fra Volvos originalkatalog

Katalog: C70 / V70 / S70
Gruppe · side: Gruppe 83 · Katalogside 731

Fotnoter

1): Dörrlås utan blockerat låsläge.
2): Beige = CODE 3X50, 3X6X. Grey, light grey, dark grey = CODE 3X70. Oak = CODE 3X80, 3X90. / Beige = CODE 3X50, 3X6X. Grå, ljusgrå, mörkgrå = CODE 3X7X. Oak = CODE 3X80, 3X90.
3): Dörrlås med blockerat låsläge.
4): För bilar med 2-stegs upplåsning.
5): Granit = CODE 1X4X,2X4X. Lightbeige = CODE 1X6X. Grey = CODE 1X7X,2X7X. Oak = CODE 1X8X,2X8X. / Granit = CODE 1X4X,2X4X. Ljusbeige = CODE 1X6X. Grå = CODE 1X7X,2X7X. Oak = CODE 1X8X,2X8X.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

THK: tjocklek

Slik leser du numrene

9152493 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Locking system front door

Dører og luker · Volvo C70 / V70 / S70 · LOCKING SYSTEM FRONT DOOR · 83 · side 731

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

C70 / V70 / S70

Gruppe · side

Gruppe 83 · Katalogside 731

Fotnoter

1): Dörrlås utan blockerat låsläge.
2): Beige = CODE 3X50, 3X6X. Grey, light grey, dark grey = CODE 3X70. Oak = CODE 3X80, 3X90. / Beige = CODE 3X50, 3X6X. Grå, ljusgrå, mörkgrå = CODE 3X7X. Oak = CODE 3X80, 3X90.
3): Dörrlås med blockerat låsläge.
4): För bilar med 2-stegs upplåsning.
5): Granit = CODE 1X4X,2X4X. Lightbeige = CODE 1X6X. Grey = CODE 1X7X,2X7X. Oak = CODE 1X8X,2X8X. / Granit = CODE 1X4X,2X4X. Ljusbeige = CODE 1X6X. Grå = CODE 1X7X,2X7X. Oak = CODE 1X8X,2X8X.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Slik leser du numrene

9152493 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
