Hämtar sprängskiss…
24 posisjoner · – i sortiment
Zoom 100%
Klikk på et tall for å se artiklene

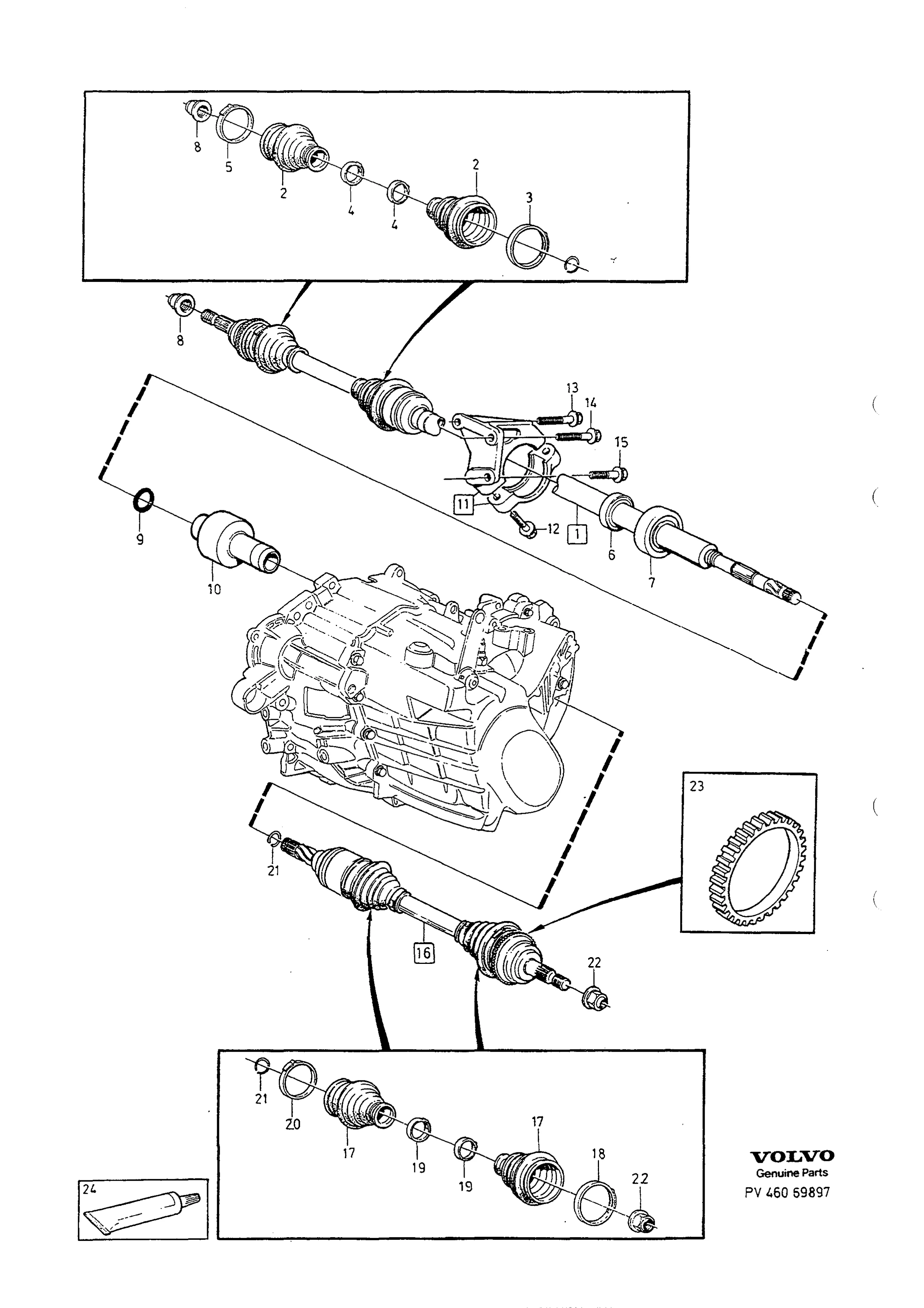

Drive shaft
Bakaksel · DRIVE SHAFT · side 539
62 deler · – i sortiment
1
8601101
Drivaxel, bytes A
8601101
Antall per bil: 1
1-2
8601103
Drivaxel, bytes B
8601103
Antall per bil
- eksklusive M591
- manuelt gir1
1-3
8601223
Drivaxel, bytes C
8601223
Antall per bil: 1
1-5
8601099
Drivaxel, bytes D
8601099
Antall per bil: 1
1-6
8601097
Drivaxel, bytes E
8601097
Antall per bil: 1
2 Bälg— inngår i sett + NS
Merknad: Se gruppe 46, side 545
2 Bälg— inngår i sett + NS
Merknad: Se gruppe 46, side 545
2 Bälg— inngår i sett + NS
Merknad: Se gruppe 46, side 545
2 Bälg— inngår i sett + NS
Merknad: Se gruppe 46, side 545
2 Bälg— inngår i sett + NS
Passer: Manuell växellåda · Automatväxellåda
Merknad: Se gruppe 46, side 545
3
6814783
Klamma A
6814783
Antall per bil: 1
3-2
3549404
Klamma B
3549404
Antall per bil: 1
3-3
9143159
Klamma C
9143159
Antall per bil: 1
4
6814784
Klamma D
6814784
Antall per bil: 2
4-2
3549607
Klamma inre A
3549607
Antall per bil: 2
4-3
6843106
Klamma yttre A
6843106
Antall per bil: 1
4-4
9143158
Klamma yttre B
9143158
Antall per bil: 1
4-5
9143160
Klamma inre B
9143160
Antall per bil: 1
5
6814782
Klamma E
6814782
Antall per bil: 1
5-2
6814950
Klamma F
6814950
Antall per bil: 1
6
3502019
Drivaxellager
3502019
Antall per bil: 1
7
3520570
Spårring
3520570
Antall per bil: 1
8
9157371
Flänslåsmutter
9157371
Antall per bil: 1
9
9176226
O-ring
9176226
Antall per bil: 1
10
9176152
Koppling
9176152
Antall per bil: 1
11
9143465
Lagerfäste A
9143465
Antall per bil: 1
11-2
9186021
Lagerfäste B
9186021
Antall per bil: 1
12
946470
Flänsskruv A
946470
Antall per bil: 2
12-2
947760
Flänsskruv B
947760
Antall per bil: 2
13
946472
Flänsskruv C
946472
Antall per bil: 1
14
946470
Flänsskruv A
946470
Antall per bil: 2
14-2
946752
Flänsskruv D
946752
Antall per bil: 2
14-3
9186619
Flänsskruv E
9186619
Antall per bil: 1
15
945444
Flänsskruv F
945444
Antall per bil: 1
15-2
946470
Flänsskruv A
946470
Antall per bil: 1
15-3
9186619
Flänsskruv E
9186619
Antall per bil: 1
16
8601100
Drivaxel, bytes F
8601100
Antall per bil: 1
16-2
8601096
Drivaxel, bytes G
8601096
Antall per bil: 1
16-3
8601102
Drivaxel, bytes H
8601102
Antall per bil: 1
16-4
8601098
Drivaxel, bytes I
8601098
Antall per bil
- B5204T2, B5234T7, B5254T(AW42).1
- B5234T2/T3, B5204T3 S70 FC1: CH -496004 S70 FC2: CH -2494194 V70 FC2: CH -2439765.1
- automatgir S70 FC1: CH -496004 S70 FC2: CH -2494194 V70 FC2: CH -24397651
16-6
8601462
Drivaxel, bytes J
8601462
Antall per bil
- B5234T2/T3, B5204T3. S70 FC1: CH 496005- S70 FC2: CH 2494195- V70 FC2: CH 2439766-1
- C70 B5204T3, B5234T31
- automatgir S70 FC1: CH 496005- S70 FC2: CH 2494195- V70 FC2: CH 2439766-1
17 Bälg— inngår i sett + NS
Merknad: Se gruppe 46, side 545
17 Bälg— inngår i sett + NS
Merknad: Se gruppe 46, side 545
17 Bälg— inngår i sett + NS
Merknad: Se gruppe 46, side 545
17 Bälg— inngår i sett + NS
Merknad: Se gruppe 46, side 545
17 Bälg— inngår i sett + NS
Passer: Manuell växellåda · Automatväxellåda
Merknad: Se gruppe 46, side 545 · Se gruppe 46, side 54 · 5/B
18
6814782
Klamma E
6814782
Antall per bil: 1
18-2
6814950
Klamma F
6814950
Antall per bil: 1
19
6814784
Klamma D
6814784
Antall per bil: 2
19-2
3549607
Klamma inre A
3549607
Antall per bil: 1
19-3
6843106
Klamma yttre A
6843106
Antall per bil: 1
19-4
9143158
Klamma yttre B
9143158
Antall per bil: 1
19-5
9143160
Klamma inre B
9143160
Antall per bil: 1
20
6814783
Klamma A
6814783
Antall per bil: 1
20-2
3549404
Klamma B
3549404
Antall per bil: 1
20-3
9143159
Klamma C
9143159
Antall per bil: 1
21
1377060
Expanderring
1377060
Antall per bil: 1
22
9157371
Flänslåsmutter
9157371
Antall per bil: 1
23
6814502
Tandhjul
6814502
Antall per bil: 2
24
1161428
Fett yttre
1161428
Antall per bil: 1
24-2
1161429
Fett inre A
1161429
Antall per bil: 1
24-3
1161430
Fett inre B
1161430
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- C70 / V70 / S70
- Gruppe · side
- Gruppe 46 · Katalogside 539
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- MAN.TRANS
- manuell växellåda
- AUTO.TRANS
- automatväxellåda
Slik leser du numrene
- 8601101 — Volvos originale artikkelnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
