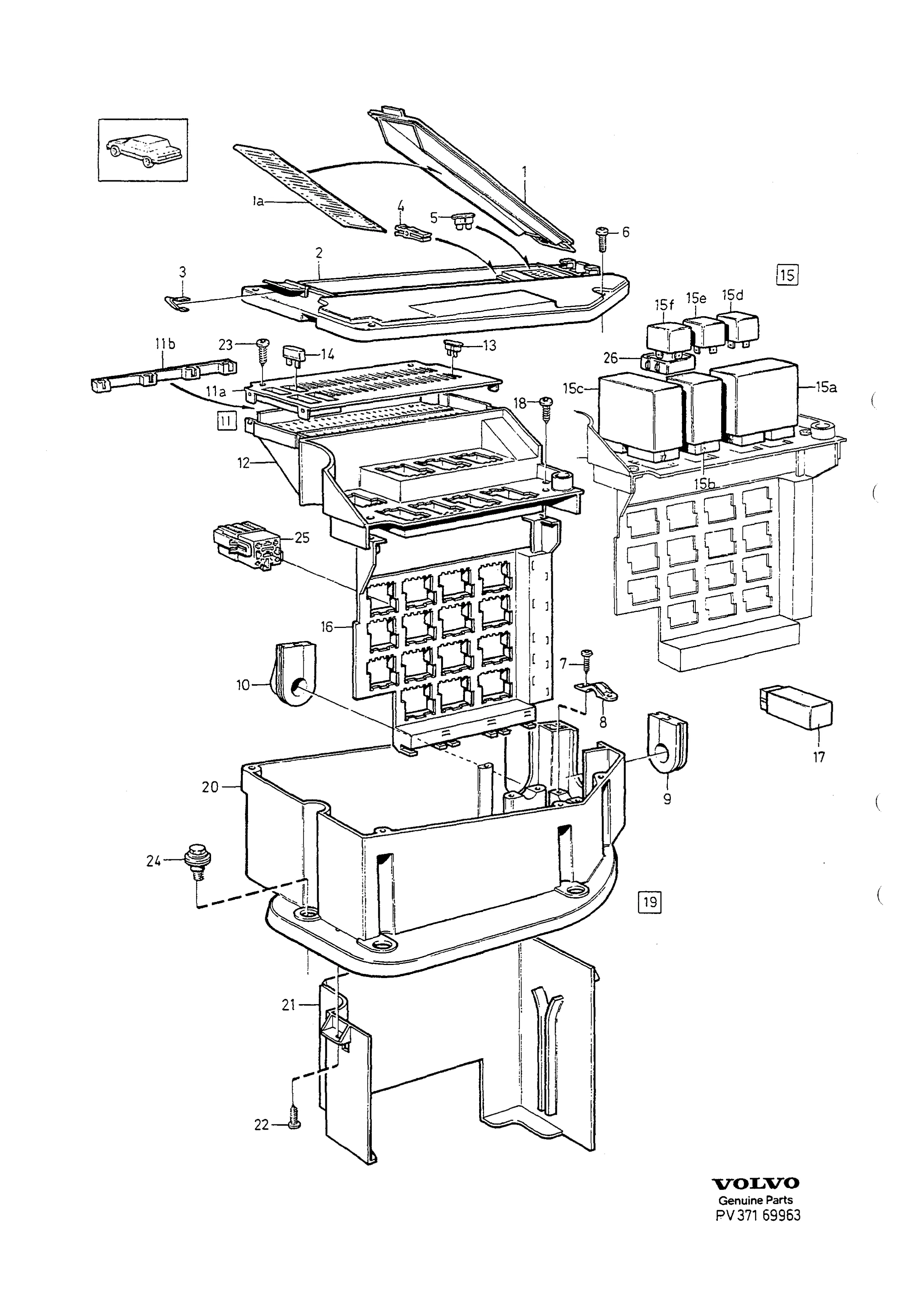

Ledninger og sikringer · Volvo C70 / V70 / S70 · ELEC. DISTRIBUTION CENTRE, FUSEBOX AND FUSES · 37 · side 427
Slik leser du sprengskissen
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
72 deler · – i sortiment
1
3515984
Lock A
3515984
Antall per bil: 1
1a
9162152
Dekal
9162152
Antall per bil: 1
2
3515122
Ram A
3515122
Antall per bil: 1
2-2
3515127
Ram B
3515127
Antall per bil: 1
3 Fjäder— lagerføres ikke som reservedel
4
1398318
Säkringstång
1398318
Antall per bil: 1
5
967545
Bladsäkring A
967545
Antall per bil: 1
5-2
966329
Bladsäkring B
966329
Antall per bil: 2
5-3
968547
Bladsäkring C
968547
Antall per bil: 1
5-4
966330
Bladsäkring D
966330
Antall per bil: 1
5-5
966331
Bladsäkring E
966331
Antall per bil: 1
6
969405
Sextandhålskruv A
969405
Antall per bil: 4
7
972326
Skruv A
972326
Antall per bil: 4
8
3523319
Kabelavlastning
3523319
Antall per bil: 2
9
3545318
Genomföring A
3545318
Antall per bil: 1
9-2
3515087
Genomföring B
3515087
Antall per bil: 1
10
3515094
Genomföring C
3515094
Antall per bil: 1
10-2
3545320
Genomföring D
3545320
Antall per bil: 1
11
9162158
Säkringsdosa A
9162158
Antall per bil: 1
11-2
9162159
Säkringsdosa B
9162159
Antall per bil: 1
11a
3515170
Lock B
3515170
Antall per bil: 1
11a-2
3515171
Lock C
3515171
Antall per bil: 1
11b
6849816
Kabelstyrning
6849816
Antall per bil: 1
12 Säkringshållare— lagerføres ikke som reservedel
13
967545
Bladsäkring A
967545
Antall per bil: 9
13-2
966329
Bladsäkring B
966329
Antall per bil: 11
13-3
966330
Bladsäkring D
966330
Antall per bil: 3
13-4
966331
Bladsäkring E
966331
Antall per bil: 5
13-5
979686
Bladsäkring F
979686
Antall per bil: 1
14
3545478
Säkring
3545478
Antall per bil: 4
15
15
Relä
Ikke i sortimentet
15a
1378076
Styrenhet konstantfarthållare " 101/102 "
1378076
Antall per bil: 1
15b
9434225
Relä bränslepump " 103 "
9434225
Antall per bil: 1
15c
3523200
Ljusrelä " 104/108 " A
3523200
Antall per bil: 1
15c-2
9148880
Ljusrelä " 104/108 " B
9148880
Antall per bil: 1
15d
9130269
Relä avlastning " 105 "
9130269
Antall per bil: 1
15e
9130269
Relä avlastning " 106 "
9130269
Antall per bil: 1
15f
9130269
Relä avlastning " 107 "
9130269
Antall per bil: 1
16
9162162
Reläpanel A
9162162
Antall per bil: 1
16-2
6849793
Reläpanel B
6849793
Antall per bil: 1
17
17
Relä
Ikke i sortimentet
17-2
9148880
Ljusrelä dimljus " 201 "
9148880
Antall per bil: 1
17-3
9130269
Relä signalhorn larm " 202 "
9130269
Antall per bil: 1
17-4
9140663
Intervallrelä vindrutetorkare .. " 203 "
9140663
Antall per bil: 1
17-5
9128136
Intervallrelä bakrutetorkare ... " 204 "
9128136
Antall per bil: 1
17-6
8611543
Relä sufflett " 204 "
8611543
Antall per bil: 1
17-7
9130269
Relä stolsuppvärmning, v ..... " 205 "
9130269
Antall per bil: 1
17-8
9130270
Relä baklucka " 205 "
9130270
Antall per bil: 1
17-9
9130269
Relä stolsuppvärmning, h ..... " 206 "
9130269
Antall per bil: 1
17-10
9130269
Relä fönsterhiss, v " 206 "
9130269
Antall per bil: 1
17-11
3507341
Relä Temperaturvarningssystem " 207 "
3507341
Antall per bil: 1
17-12
9148300
Relä eluppvärmd bakruta ...... eluppvärmd backspegel " 208 " A
9148300
Antall per bil: 1
17-13
9130269
Relä eluppvärmd bakruta ...... eluppvärmd backspegel " 208 " B
9130269
Antall per bil: 1
17-14
9130269
Relä fönsterhiss, h " 210 "
9130269
Antall per bil: 1
17-15
1362895
Bältespåminnare " 212 " A
1362895
Antall per bil: 1
17-16
9148748
Bältespåminnare " 212 " B
9148748
Antall per bil: 1
17-17
9148991
Plugg dimljus " 213 " A
9148991
Antall per bil: 1
17-18
9148992
Plugg dimljus " 213 " B
9148992
Antall per bil: 1
17-19
9148879
Plugg dimljus " 213 " C
9148879
Antall per bil: 1
18
975368
Skruv B
975368
Antall per bil: 3
19
9162156
Hus komplett A
9162156
Antall per bil: 1
19-2
3523323
Hus komplett B
3523323
Antall per bil: 1
20 Hus— lagerføres ikke som reservedel
21 Bakstycke— lagerføres ikke som reservedel
22
975368
Skruv B
975368
Antall per bil: 2
23
975373
Sextandhålskruv B
975373
Antall per bil: 2
24
3545389
Flänsskruv
3545389
Antall per bil: 4
25
3515099
Hylsisolator ljusbrun
3515099
Antall per bil: X
25-2
9148009
Hylsisolator beige
9148009
Antall per bil: X
25-3
25
Hållare relä
Ikke i sortimentet
26
3545423
Krage
3545423
Antall per bil: 3
26-2
26
Hylsisolator
Ikke i sortimentet
Fra Volvos originalkatalog
Katalog
C70 / V70 / S70
Gruppe · side
Gruppe 37 · Katalogside 427
Slik leser du numrene
3515984 — Volvos originale artikkelnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
