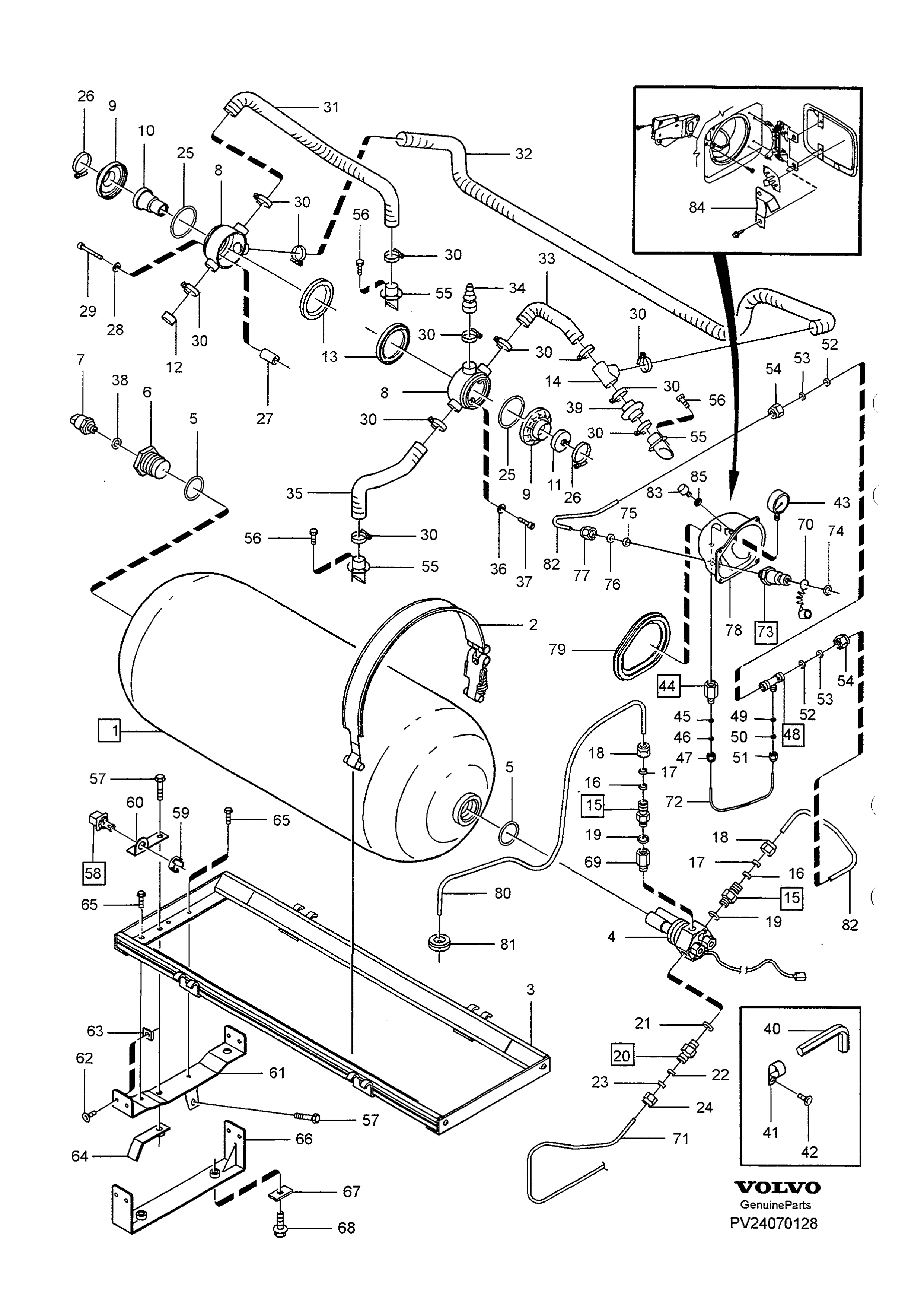

Fuel tank with connecting parts

Innsugssystem · Volvo C70 / V70 / S70 · FUEL TANK WITH CONNECTING PARTS · 24 · side 191

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

87 deler · – i sortiment

9169746

Tank

9169746

Antall per bil: 1

9205251

Spännband

9205251

Antall per bil: 1

9205252

Ram

9205252

Antall per bil: 1

9205253

Ventil

9205253

Antall per bil: 1

981621

0-ring A

981621

Antall per bil: 1

6 Lock— lagerføres ikke som reservedel

9205258

Givare A

9205258

Antall per bil: 1

8 Ventilhus— lagerføres ikke som reservedel

9 Lock— lagerføres ikke som reservedel

9205261

Tätning A

9205261

Antall per bil: 1

9205263

Tätning B

9205263

Antall per bil: 1

9205263

Tätning B

9205263

Antall per bil: 1

9205264

Tätning C

9205264

Antall per bil: 2

9205265

Rör A

9205265

Antall per bil: 1

9205254

Koppling A

9205254

Antall per bil: 2

16 Skärring— lagerføres ikke som reservedel

17 Skärring— lagerføres ikke som reservedel

18 Mutter— lagerføres ikke som reservedel

19 0-ring— lagerføres ikke som reservedel

9205255

Koppling B

9205255

Antall per bil: 1

21 0-ring— lagerføres ikke som reservedel

22 Skärring— lagerføres ikke som reservedel

23 Skärring— lagerføres ikke som reservedel

24 Mutter— lagerføres ikke som reservedel

9180272

0-ring B

9180272

Antall per bil: 2

943478

Slangklamma

943478

Antall per bil: 2

27 Distanshylsa— lagerføres ikke som reservedel

28 Bricka— lagerføres ikke som reservedel

29 Skruv— lagerføres ikke som reservedel

Merknad: M4x35mm

9180277

Klamma

9180277

Antall per bil: 13

9180274

Slang A

9180274

Antall per bil: 1

9180273

Slang B

9180273

Antall per bil: 1

9180275

Slang C

9180275

Antall per bil: 1

9180279

Bälg

9180279

Antall per bil: 1

9180276

Slang D

9180276

Antall per bil: 1

955891

Bricka A

955891

Antall per bil: 2

956061

Krysskruv

956061

Antall per bil: 2

38 0-ring— lagerføres ikke som reservedel

9180280

Tätning D

9180280

Antall per bil: 1

40 Insexnyckel— lagerføres ikke som reservedel

Merknad: 5mm

41 Hållare— lagerføres ikke som reservedel

956061

Krysskruv

956061

Antall per bil: 1

9169763

Manometer

9169763

Antall per bil: 1

9205703

Adapter A

9205703

Antall per bil: 1

45 Skärring— lagerføres ikke som reservedel

Passer: (S)

46 Skärring— lagerføres ikke som reservedel

Passer: (S)

47 Mutter— lagerføres ikke som reservedel

Passer: (S)

9205256

Koppling C

9205256

Antall per bil: 1

49 Skärring— lagerføres ikke som reservedel

Passer: (S)

50 Skärring— lagerføres ikke som reservedel

Passer: (S)

51 Mutter— lagerføres ikke som reservedel

Passer: (S)

52 Skärring— lagerføres ikke som reservedel

Passer: (S)

53 Skärring— lagerføres ikke som reservedel

Passer: (S)

54 Mutter— lagerføres ikke som reservedel

Passer: (S)

9169764

Genomföring

9169764

Antall per bil: 3

973884

Popnit

973884

Antall per bil: 12

946441

Sexkantsskruv

946441

Antall per bil: 4

9145736

Temperaturgivare

9145736

Antall per bil: 1

59 Hållare— lagerføres ikke som reservedel

9205152

Konsol A

9205152

Antall per bil: 1

9205154

Konsol B

9205154

Antall per bil: 1

61-2

9205155

Konsol C

9205155

Antall per bil: 1

969598

Sextandhålskruv

969598

Antall per bil: 8

9205707

Bricka B

9205707

Antall per bil: 8

9169655

Konsol D

9169655

Antall per bil: 2

946544

Flänsskruv A

946544

Antall per bil: 4

9205153

Konsol E

9205153

Antall per bil: 2

67 Bricka— lagerføres ikke som reservedel

946470

Flänsskruv B

946470

Antall per bil: 4

9205704

Adapter B

9205704

Antall per bil: 1

9205706

Lock

9205706

Antall per bil: 1

9169753

Rör B

9169753

Antall per bil: X

9205174

Rör C

9205174

Antall per bil: X

9169747

Koppling D

9169747

Antall per bil: 1

9169748

0-ring yttre

9169748

Antall per bil: 1

74-2

9169749

0-ring inre

9169749

Antall per bil: 1

75 Skärring— lagerføres ikke som reservedel

76 Skärring— lagerføres ikke som reservedel

77 Mutter— lagerføres ikke som reservedel

9205025

Kåpa

9205025

Antall per bil: 1

9205026

Tätning E

9205026

Antall per bil: 1

9169752

Rör D

9169752

Antall per bil: X

974687

Plugg

974687

Antall per bil: 1

9169752

Rör D

9169752

Antall per bil: X

9205024

Givare B

9205024

Antall per bil: 1

9205151

Konsol F

9205151

Antall per bil: 1

9205171

Låsmutter

9205171

Antall per bil: 1

Fra Volvos originalkatalog

Katalog: C70 / V70 / S70
Gruppe · side: Gruppe 24 · Katalogside 191

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

L.H: venstre
R.H: høyre

Slik leser du numrene

9169746 — Volvos originale artikkelnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
