56 posisjoner · – i sortiment
Zoom 100%
Klikk på et tall for å se artiklene

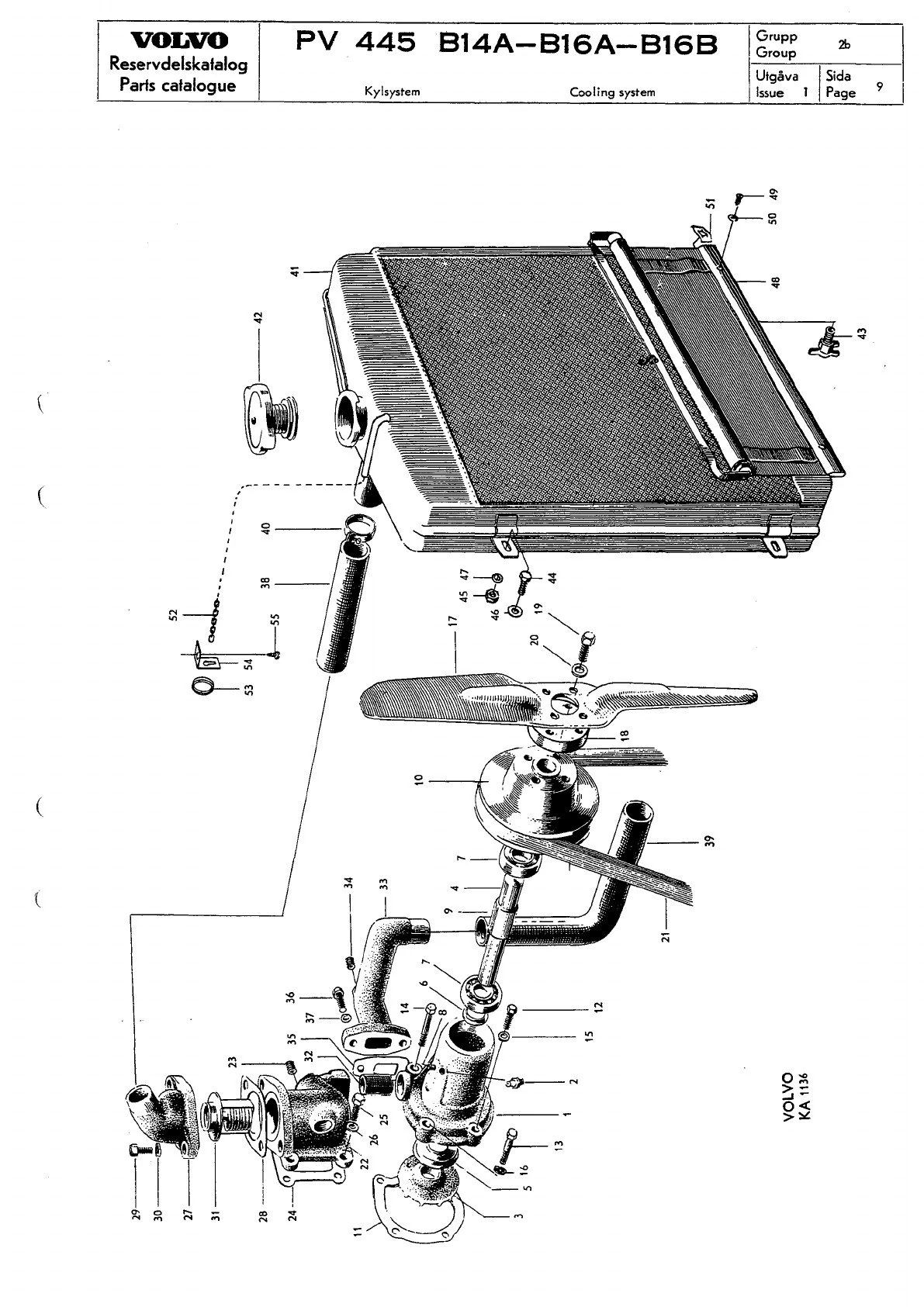

Fra Volvos originalkatalog
- Katalog
- Duett
- Modeller
- Duett 445, Duett 210 B 4 B
- Gruppe · side
- Gruppe 2b · Katalogside 2, 4
Fotnoter
- Sida 2, fotnot 1)
- Med raka skovlar. Ersätter tid utf med böjda skovlar.
- Sida 2, fotnot 2)
- Vid byte till det nu lagerförda utförandet måste samtidigt distanshylsa 418014 och skruv 902280 monteras. Se pos 18 och 19.
- Sida 2, fotnot 3)
- Ersätter tid förekommande hus utan hål för värmeuttag.
- Sida 2, fotnot 4)
- Alt 1. Fullt öppen vid 91° C.
- Sida 2, fotnot 5)
- Alt 2. Fullt öppen vid 96° C.
- Sida 2, fotnot 6)
- Rörkrök 403542 skall monteras i samband med kylarlement 28471. Rörkrök 418025 skall monteras i samband med byte av kylarelement 28471. Se pos 41.
- Sida 4, fotnot 1)
- T.o.m. motor nr 76499 utom nr 73710-74629.
- Sida 4, fotnot 2)
- Fr.o.m. motor nr 76500 samt nr 73710-74629.
- Sida 4, fotnot 3)
- Ersättes av 1 st kylarelement 252078 och 1 st rörkrök 418025 enl. pos.33. Kylarelement 28471 igenkännes på att avtappningskranen är placerad närmast centrum. På kylarelement 252078 är vatten-uttaget placerat närmast centrum.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- L
- liter
Slik leser du numrene
- 403349 — Volvos originale artikkelnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
