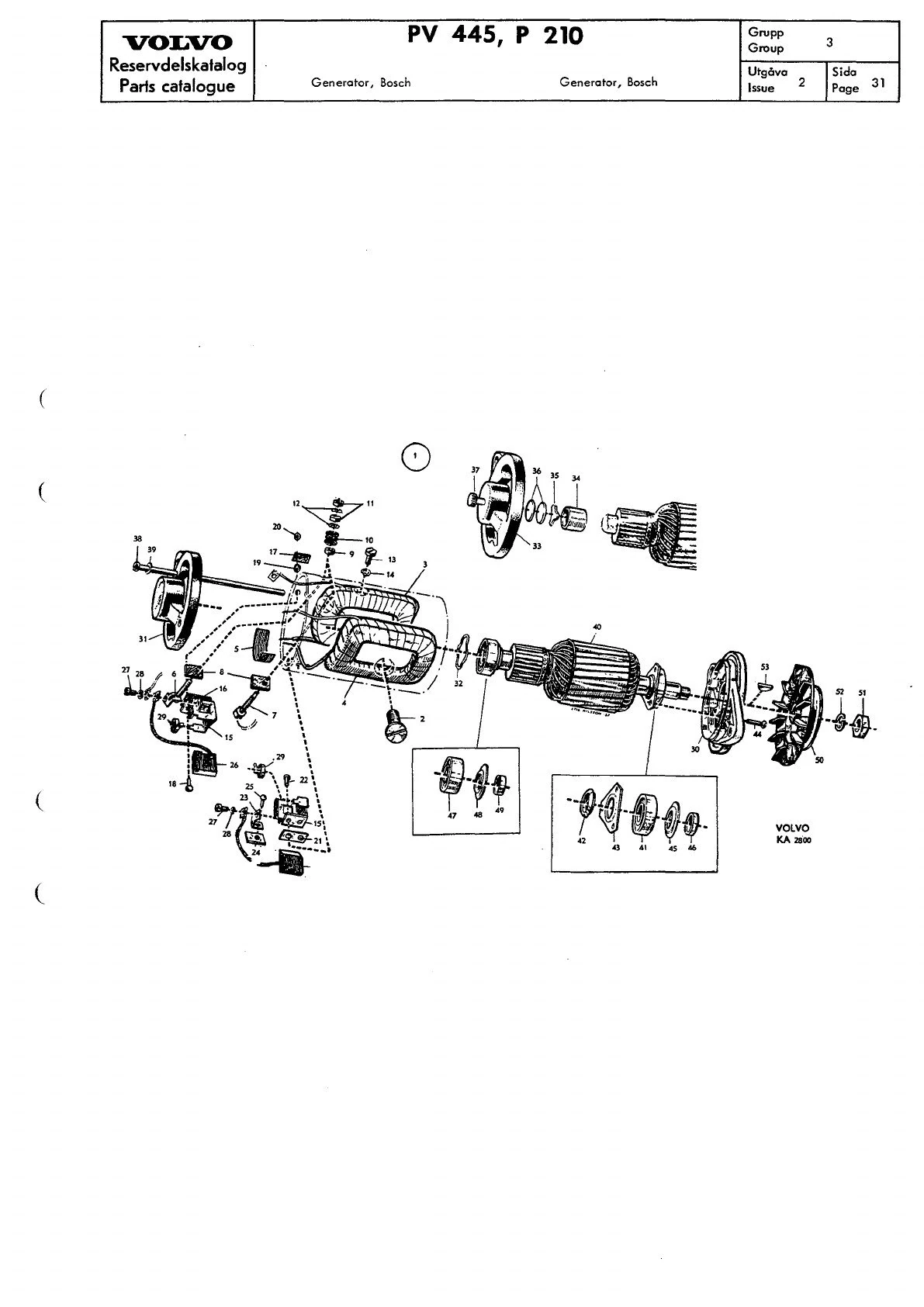

Generator, Bosch
Elsystem · Duett 445 · Generator, Bosch · side 30, 32
Se deler i butikken: Likstromsgenerator volvo pv duett b16 bosch
58 deler · – i sortiment
1
233630
Generator, cpl. A
233630
Antall per enhet: Generator, cpl. 233630 1
1-2
233576
Generator, cpl. B
233576
Antall per enhet: Generator, cpl. 233576 1
1 Housing
1 Pole terminal
2
190888
Screw A
190888
Inngår i: Generator, kmpl.
Antall per enhet: 2
3
233755
Field winding, coil 1
233755
Inngår i: Generator, kmpl.
Antall per enhet: 1
4
233756
Field winding, coil 2
233756
Inngår i: Generator, kmpl.
Antall per enhet: 1
5
233757
Insulating strip
233757
Inngår i: Generator, kmpl.
Antall per enhet: 1
6
233758
Screw, "D+"
233758
Inngår i: Generator, kmpl.
Antall per enhet: 1
7
233760
Screw, "DF"
233760
Inngår i: Generator, kmpl.
Antall per enhet: 1
8
233759
Insulating plate
233759
Inngår i: Generator, kmpl.
Antall per enhet: 2
9
190575
Insulating foring A
190575
Inngår i: Generator, kmpl.
Antall per enhet: 2
10
120023
Insulating washer
120023
Inngår i: Generator, kmpl.
Antall per enhet: 6
11
906574
Nut A
906574
Inngår i: Generator, kmpl.
Antall per enhet: 4
12
190577
Lock washer
190577
Inngår i: Generator, kmpl.
Antall per enhet: 4
13
940102
Screw, "D-"
940102
Inngår i: Generator, kmpl.
Antall per enhet: 1
14
190577
Lock washer
190577
Inngår i: Generator, kmpl.
Antall per enhet: 1
15
238472
Brush retainer
238472
Inngår i: Generator, kmpl.
Antall per enhet: 2
16
233763
Insulating plate, inner
233763
Inngår i: Generator, kmpl.
Antall per enhet: 1
17
233777
Insulating plate, outer
233777
Inngår i: Generator, kmpl.
Antall per enhet: 1
18
233765
Rivet A
233765
Inngår i: Generator, kmpl.
Antall per enhet: 2
19
233767
Insulating foring B
233767
Inngår i: Generator, kmpl.
Antall per enhet: 2
20
76820
Washer A
76820
Inngår i: Generator, kmpl.
Antall per enhet: 2
21
233764
Base plate A
233764
Inngår i: Generator, kmpl.
Antall per enhet: 1
22
233766
Rivet B
233766
Inngår i: Generator, kmpl.
Antall per enhet: 2
23
233778
Connecting elbow
233778
Inngår i: Generator, kmpl.
Antall per enhet: 1
24
233779
Base plate B
233779
Inngår i: Generator, kmpl.
Antall per enhet: 1
25
233780
Rivet C
233780
Inngår i: Generator, kmpl.
Antall per enhet: 1
25-2
238479
Carbon brush set, cpl.
238479
Inngår i: Generator, kmpl.
Antall per enhet: 1
26 Carbon brush
27
115103
Screw B
115103
Inngår i: Generator, kmpl.
Antall per enhet: 2
28
906983
Fjær washer A
906983
Inngår i: Generator, kmpl.
Antall per enhet: 2
29
233770
Brush fjær
233770
Inngår i: Generator, kmpl.
Antall per enhet: 2
30
233771
End frame A
233771
Inngår i: Generator, kmpl.
Antall per enhet: 1
31
233772
End frame B
233772
Inngår i: Generator, kmpl.
Antall per enhet: Generator, cpl. 233630 1
32
233667
Fjær ring
233667
Inngår i: Generator, kmpl.
Antall per enhet: Generator, cpl. 233630 1
33
238578
End frame, cpl.
238578
Inngår i: Generator, kmpl.
Antall per enhet: Generator, cpl. 233576 1
34
238579
Foring
238579
Inngår i: Lagersköld, kmpl.
Antall per enhet: Generator, cpl. 233576 1
35
238580
Washer B
238580
Inngår i: Lagersköld, kmpl.
Antall per enhet: Generator, cpl. 233576 1
36
238581
Felt washer
238581
Inngår i: Lagersköld, kmpl.
Antall per enhet: Generator, cpl. 233576 2
37
238644
Grease cup
238644
Inngår i: Lagersköld, kmpl.
Antall per enhet: Generator, cpl. 233576 2
38
190721
Screw C
190721
Inngår i: Generator, kmpl.
Antall per enhet: 2
39
17895
Fjær washer B
17895
Inngår i: Generator, kmpl.
Antall per enhet: 2
40
233773
Rotor, cpl. A
233773
Inngår i: Generator, kmpl.
Antall per enhet: Generator, cpl. 233630 1
40-2
238583
Rotor, cpl. B
238583
Inngår i: Generator, kmpl.
Antall per enhet: Generator, cpl. 233576 1
41
11010
Ball bearing A
11010
Inngår i: Rotor, kmpl.
Antall per enhet: 1
42
77680
Oil protector washer A
77680
Inngår i: Rotor, kmpl.
Antall per enhet: 1
43
48007
Oil protector washer B
48007
Inngår i: Rotor, kmpl.
Antall per enhet: 1
44
115669
Screw D
115669
Inngår i: Rotor, kmpl.
Antall per enhet: 3
45
233774
Oil protector washer C
233774
Inngår i: Rotor, kmpl.
Antall per enhet: 1
46
77691
Spacer ring A
77691
Inngår i: Rotor, kmpl.
Antall per enhet: 1
47
11009
Ball bearing B
11009
Inngår i: Rotor, kmpl.
Antall per enhet: Generator, cpl. 233630 1
48
233775
Oil protector washer D
233775
Inngår i: Rotor, kmpl.
Antall per enhet: Generator, cpl. 233630 1
49
233776
Spacer ring B
233776
Inngår i: Rotor, kmpl.
Antall per enhet: Generator, cpl. 233630 1
50
233577
Pulley
233577
Inngår i: Generator, kmpl.
Antall per enhet: 1
51
190718
Nut B
190718
Inngår i: Generator, kmpl.
Antall per enhet: 1
52
906998
Fjær washer C
906998
Inngår i: Generator, kmpl.
Antall per enhet: 1
53
910115
Woodruff key
910115
Inngår i: Generator, kmpl.
Antall per enhet: 1
- 1) Ingår ej i kmpl. rotor.
Fra Volvos originalkatalog
- Katalog
- Duett
- Modeller
- Duett 445
- Gruppe · side
- Gruppe 3 · Katalogside 30, 32
Fotnoter
- 1)
- Ingår ej i kmpl. rotor.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Slik leser du numrene
- 233630 — Volvos originale artikkelnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
