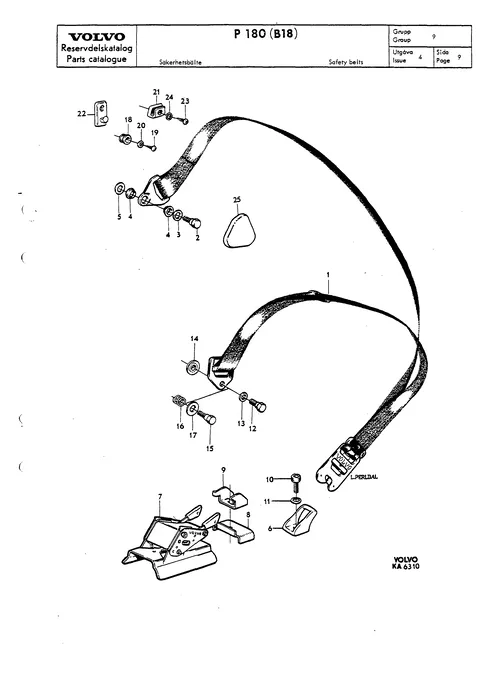

SäkerhetsbälteVolvo P1800 B18 · P 180 · side 8Vis sprengskisse

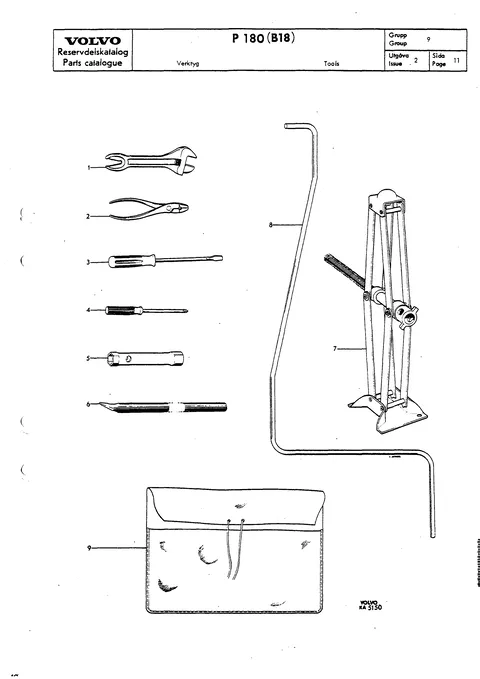

Verktyg · 384 · 5150Volvo P1800 B18 · P 180Vis sprengskisse

Verktyg · 384 · 14685Volvo P1800 B18 · P 180Vis sprengskisse

Alle sprengskisser

124 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

Värmeanläggning

KA 7162

Øvrig utstyr · Volvo P1800 B18 · P 180 · B18 · 1961–1968 · 1 778 cm³ · Värmeanläggning

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

143 deler · – i sortiment

661540

Casing, forward

661540

Antall per bil: 1

1-2

673444

Casing, rear A

673444

Antall per bil: 1

661542

Casing, rear B

661542

Antall per bil: 1

955137

Screw A

955137

Antall per bil: 8

93963

Rubber button A

93963

Antall per bil: 2

661546

Core

661546

Antall per bil: 1

653207

Rubber seal

653207

Antall per bil: 2

82429

Rubber button B

82429Inngår i sett

Antall per bil: 8

658725

Heater flap

658725

Antall per bil: 1

658728

Gasket A

658728Inngår i sett

Antall per bil: 1

658727

Spindle A

658727

Antall per bil: 1

658729

Foring

658729

Antall per bil: 2

190113

Speed nut A

190113

Antall per bil: 1

12-2

942408

Washer A

942408

Antall per bil: 1

658720

Defroster flap

658720

Antall per bil: 1

658722

Gasket B

658722Inngår i sett

Antall per bil: 1

658724

Spindle B

658724

Antall per bil: 1

658729

Foring

658729

Antall per bil: 2

190113

Speed nut A

190113

Antall per bil: 1

17-2

942408

Washer A

942408

Antall per bil: 1

661559

Damping fjær

661559

Antall per bil: 2

955136

Screw B

955136

Antall per bil: 4

95258

Speed nut B

95258

Antall per bil: 4

40136

Gummiforing A

40136

Antall per bil: 1

658715

Defroster recess A

658715

Antall per bil: 1

941569

Speed nut C

941569

Antall per bil: 4

23A

673710

Hållare A

673710

Antall per bil: 1

23B

673701

Defrosteruttag B

673701

Antall per bil: 1

23C

92397

Spärrbricka

92397

Antall per bil: 4

23D

185501

Skydd

185501

Antall per bil: 100

668606

Motor

668606

Antall per bil: 1

671984

Carbon brush

671984

Inngår i: Motor

Antall per bil: 2

671921

Holder B

671921

Inngår i: Motor

Antall per bil: 2

671985

Fjær A

671985

Inngår i: Motor

Antall per bil: 2

28 Cable harness

Merknad: Se gruppe 3 (Vindrutetorkarmotor) · Vindrutetorkare · Vindrutespolare 1) · Generator, laddningsregulator · Instrument · Vindrutetorkare · Vindrutetorkarmotor · Säkringsdosor, klammer, gummibussningar, anslutningsdetaljer / Elledningar · Stopp- och baklyktor, inner- och nummerplåtsbelysning · Strålkastare, blinklyktor, signalhorn, signaldetaljer · Vindrutespolare · Strömställare, omkopplare, hus för körvisaromkopplare, cigarrettändare, reläer, blinkdon · Fördelare, tändspole, tändstift, tändledningar, startmotor, batteri

29 Gummiforing

29-2

40136

Gummiforing A

40136

Antall per bil: 1

94026

Gummiforing B

94026

Antall per bil: 2

955891

Washer B

955891

Antall per bil: 2

31A

667891

Mutter A

667891

Antall per bil: 2

95327

Rubber spacer

95327

Antall per bil: 1

658730

Motor casing

658730

Antall per bil: 1

658717

Cover A

658717

Antall per bil: 1

95217

Turbine rotor

95217

Antall per bil: 1

915522

Set screw

915522

Inngår i: Turbinhjul

Antall per bil: 1

671436

Electric motor with fan

671436

Antall per bil: 1

671984

Carbon brush

671984

Inngår i: Elmotor med fläkt

Antall per bil: 2

671921

Holder B

671921

Inngår i: Elmotor med fläkt

Antall per bil: 2

671985

Fjær A

671985

Inngår i: Elmotor med fläkt

Antall per bil: 1

659139

Gasket C

659139Inngår i sett

Antall per bil: 1

955136

Screw B

955136

Antall per bil: 9

191138

Clamp A

191138

Antall per bil: 2

955137

Screw A

955137

Antall per bil: 2

661553

Rubber button C

661553

Antall per bil: 1

661063

Drain hose

661063

Antall per bil: 1

661561

Gasket D

661561

Antall per bil: 1

955825

Nut B

955825

Antall per bil: 4

192287

Washer C

192287

Antall per bil: 4

661552

Rubber hose A

661552

Antall per bil: 1

418421

Elbow nipple

418421

Antall per bil: 1

661560

Rubber hose B

661560

Antall per bil: 1

673706

Rubber hose C

673706

Antall per bil: 1

951789

Hose clip A

951789

Antall per bil: 6

951789

Hose clip A

951789

Antall per bil: 6

418628

Return pipe A

418628

Antall per bil: 1

56-2

419414

Return pipe B

419414

Antall per bil: 1

192334

Clamp B

192334

Antall per bil: 1

418411

Seal ring A

418411inngår i reparasjonssett

Antall per bil: 1

673451

Heater control valve

673451

Antall per bil: 1

659357

Rubber gasket

659357

Antall per bil: 1

955126

Screw C

955126

Antall per bil: 2

661661

Heater control A

661661

Antall per bil: 1

62-2

673265

Heater control B

673265

Antall per bil: 1

658745

Lever A

658745

Inngår i: Värmereglage

Antall per bil: 1

63-2

673258

Lever B

673258

Inngår i: Värmereglage

Antall per bil: 1

658746

Lever C

658746

Inngår i: Värmereglage

Antall per bil: 1

64-2

673260

Lever D

673260

Inngår i: Värmereglage

Antall per bil: 1

658747

Lever E

658747

Inngår i: Värmereglage

Antall per bil: 1

65-2

673259

Lever F

673259

Inngår i: Värmereglage

Antall per bil: 1

658963

Shaft C

658963

Inngår i: Värmereglage

Antall per bil: 1

658748

Fjær B

658748

Inngår i: Värmereglage

Antall per bil: 1

654333

Fibre washer A

654333

Inngår i: Värmereglage

Antall per bil: 3

955893

Washer D

955893

Inngår i: Värmereglage

Antall per bil: 1

61544

Washer E

61544

Inngår i: Värmereglage

Antall per bil: 2

951668

Lock washer

951668

Inngår i: Värmereglage

Antall per bil: 2

661662

Cable and sheath A

661662

Inngår i: Värmereglage

Antall per bil: 1

661663

Cable and sheath B

661663

Inngår i: Värmereglage

Antall per bil: 1

661664

Cable and sheath C

661664

Inngår i: Värmereglage

Antall per bil: 1

191138

Clamp A

191138

Inngår i: Värmereglage

Antall per bil: 3

955137

Screw A

955137

Inngår i: Värmereglage

Antall per bil: 3

955126

Screw C

955126

Antall per bil: 3

78 Switch

79 Plate

671863

Junction

671863

Antall per bil: 2

941424

Rubber hose, inner

941424

Antall per bil

2 nødvendig antall/lengde 250 ch-28345500
2 nødvendig antall/lengde 300 ch 28346-600

941424

Rubber hose, outer

941424

Antall per bil

2 nødvendig antall/lengde 470 ch-28345940
2 nødvendig antall/lengde 525 ch 28346-1050

665672

Embellisher washer

665672

Antall per bil: 4

941515

Screw D

941515

Antall per bil: 8

662957

Ventilator

662957

Antall per bil: 2

662959

Cover B

662959

Inngår i: Ventilationslucka

Antall per bil: 2

662966

Link, lower

662966

Inngår i: Ventilationslucka

Antall per bil: 2

662967

Link, upper

662967

Inngår i: Ventilationslucka

Antall per bil: 2

662965

Inngår i: Ventilationslucka

Antall per bil: 8

659923

Fibre washer B

659923

Inngår i: Ventilationslucka

Antall per bil: 8

61544

Washer E

61544

Inngår i: Ventilationslucka

Antall per bil: 8

951668

E-ring

951668

Inngår i: Ventilationslucka

Antall per bil: 8

191138

Clamp A

191138

Inngår i: Ventilationslucka

Antall per bil: 2

955136

Screw B

955136

Inngår i: Ventilationslucka

Antall per bil: 2

662968

Packing E

662968

Inngår i: Ventilationslucka

Antall per bil: 2

662958

Control A

662958

Antall per bil: 2

96-2

668046

Control B

668046

Antall per bil: 2

654437

Guide sleeve A

654437

Inngår i: Reglage

Antall per bil: 2

97-2

661439

Guide sleeve B

661439

Inngår i: Reglage

Antall per bil: 2

654095

Button A

654095

Inngår i: Reglage

Antall per bil: 2

98-2

661174

Button B

661174

Inngår i: Reglage

Antall per bil: 2

55192

Cable

55192

Inngår i: Reglage

Antall per bil

2)1100
3)1360

100

88783

Sheath

88783

Inngår i: Reglage

Antall per bil

2)1100
3)1260

101

951209

Nut C

951209

Inngår i: Reglage

Antall per bil: 2

101-2

940154

Nut D

940154

Inngår i: Reglage

Antall per bil: 2

102

955922

Lock washer A

955922

Inngår i: Reglage

Antall per bil: 2

102-2

951702

Lock washer B

951702

Inngår i: Reglage

Antall per bil: 2

103 Air intake

Merknad: Se gruppe 8 (Vindruta, bakruta bakre sidoruta) · Låsdetaljer för baklucka, lock för bränslepåfyllning · Framstolar, baksäte · Färg, syntetisk · Dörrar · Taktyg · Stötfångare · Mattor, tröskelplåtar reservhjulsmontering · Torpedparti, instrumentbräda · Innerklädsel Klädselkombination · Dörrdetaljer · Bakparti, bakskärmar, baklucka · Framskärmar, framstycke, motorhuv · Stötfångare · Mattor, tröskelplåtar, reservhjulsmontering · Golvparti, karossidor, tak · Utvändiga prydnadsdetaljer / Utvändig backspegel · Diverse inre utrustning · Dörrdetaljer · Innerklädsel · Framstolar, baksäte / Gummipluggar

104

665291

Grille

665291

Antall per bil: 1

105

665287

Anchorage

665287

Inngår i: Grill

Antall per bil: 8

106

192366

Clip A

192366

Antall per bil: 8

107

672489

Grille

672489

Antall per bil: 1

108

669356

Clip B

669356

Antall per bil: 6

109

941502

Clip C

941502

Antall per bil: 6

110

941507

Hose

941507

Antall per bil: 1300

111

951787

Hose clip B

951787

Antall per bil: 2

112

951193

Clamp C

951193

Antall per bil: 2

113

955137

Screw A

955137

Antall per bil: 2

114

668265

Baffle

668265

Antall per bil: 1

114-2

664887

Air duct A

664887

Antall per bil: 1

115

669547

Air duct B

669547

Antall per bil: 1

115-2

664750

Gasket F

664750

Antall per bil: 1

116

670384

Gasket G

670384Inngår i sett

Antall per bil: 1

117

669544

Seal ring B

669544Inngår i sett

Antall per bil: 1

118

955131

Screw E

955131

Antall per bil: 2

661563

Heater A

661563

Antall per bil: 1

1) (Sida 2) Ers av 669800-5.
2) (Sida 2) Ch-15173 excl 15037, 15041-15043, 15069-15082, 15091-15112, 15127-15142, 15145-15165, 15170, 15171.
3) (Sida 2) Ers av 1 st 671436-4.
4) (Sida 2) Ch 15174- incl 15037, 15041-15043, 15069-15082, 15091-15112, 15127-15142, 15145-15165, 15170, 15171.
1) (Sida 4) Ch-25499.
2) (Sida 4) Ch 25500-.
1) (Sida 6) Ers av: 1 st 668046-6.
2) (Sida 6) Ch-26855 excl. 26787-26796, 26823, 26832, 26836-26839, 26841, 26845-26848.
3) (Sida 6) Ch 26856- incl. 26787-26796, 26823, 26832, 26836-26839, 26841, 26845-26848.
4) (Sida 6) Ers av: 1 st 669584-5, 6 st 669356-0, 6 st 941502-7.

Fra Volvos originalkatalog

Katalog: P1800 B18
Modeller: P 180 (B18)
Gruppe · side: Gruppe 9

Fotnoter

1) (Sida 2): Erstattes av 669800
2) (Sida 2): Ch-15173 excl 15037, 15041-15043, 15069-15082, 15091-15112, 15127-15142, 15145-15165, 15170, 15171.
3) (Sida 2): Erstattes av 671436
4) (Sida 2): Ch 15174- incl 15037, 15041-15043, 15069-15082, 15091-15112, 15127-15142, 15145-15165, 15170, 15171.
1) (Sida 4): Til og med chassis nr 25499
2) (Sida 4): Fra chassis nr 25500
1) (Sida 6): Ers av: 1 st 668046-6.
2) (Sida 6): Ch-26855 excl. 26787-26796, 26823, 26832, 26836-26839, 26841, 26845-26848.
3) (Sida 6): Ch 26856- incl. 26787-26796, 26823, 26832, 26836-26839, 26841, 26845-26848.
4) (Sida 6): Ers av: 1 st 669584-5, 6 st 669356-0, 6 st 941502-7.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

TID UTF: tidlig utførelse
S: inngår i reparasjonssett

Slik leser du numrene

661540 — Volvos originale artikkelnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Värmeanläggning

Øvrig utstyr · Volvo P1800 B18 · P 180 · B18 · 1961–1968 · 1 778 cm³ · Värmeanläggning

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

P1800 B18

Modeller

P 180 (B18)

Gruppe · side

Gruppe 9

Fotnoter

1) (Sida 2): Erstattes av 669800
2) (Sida 2): Ch-15173 excl 15037, 15041-15043, 15069-15082, 15091-15112, 15127-15142, 15145-15165, 15170, 15171.
3) (Sida 2): Erstattes av 671436
4) (Sida 2): Ch 15174- incl 15037, 15041-15043, 15069-15082, 15091-15112, 15127-15142, 15145-15165, 15170, 15171.
1) (Sida 4): Til og med chassis nr 25499
2) (Sida 4): Fra chassis nr 25500
1) (Sida 6): Ers av: 1 st 668046-6.
2) (Sida 6): Ch-26855 excl. 26787-26796, 26823, 26832, 26836-26839, 26841, 26845-26848.
3) (Sida 6): Ch 26856- incl. 26787-26796, 26823, 26832, 26836-26839, 26841, 26845-26848.
4) (Sida 6): Ers av: 1 st 669584-5, 6 st 669356-0, 6 st 941502-7.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

TID UTF: tidlig utførelse
S: inngår i reparasjonssett

Slik leser du numrene

661540 — Volvos originale artikkelnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
