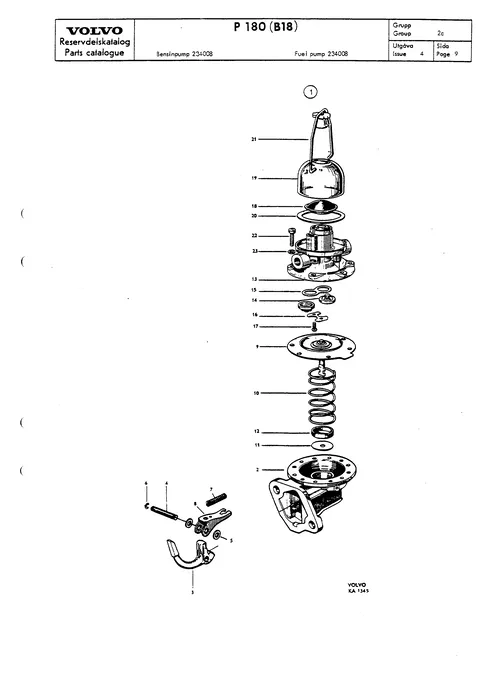

Bensinpump 234008Volvo P1800 B18 · P 180 · side 8Vis sprengskisse

Förgasare SU HS6 TidigVolvo P1800 B18 · P 180 · side 10, 12, 14Vis sprengskisse

Förgasare SU HS6 SenVolvo P1800 B18 · P 180 · side 16, 18Vis sprengskisse

Luftfilter 1)Volvo P1800 B18 · P 180 · side 20Vis sprengskisse

LuftfilterVolvo P1800 B18 · P 180 · side 22Vis sprengskisse

AvgassystemVolvo P1800 B18 · P 180 · side 24, 26Vis sprengskisse

Alle sprengskisser

62 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

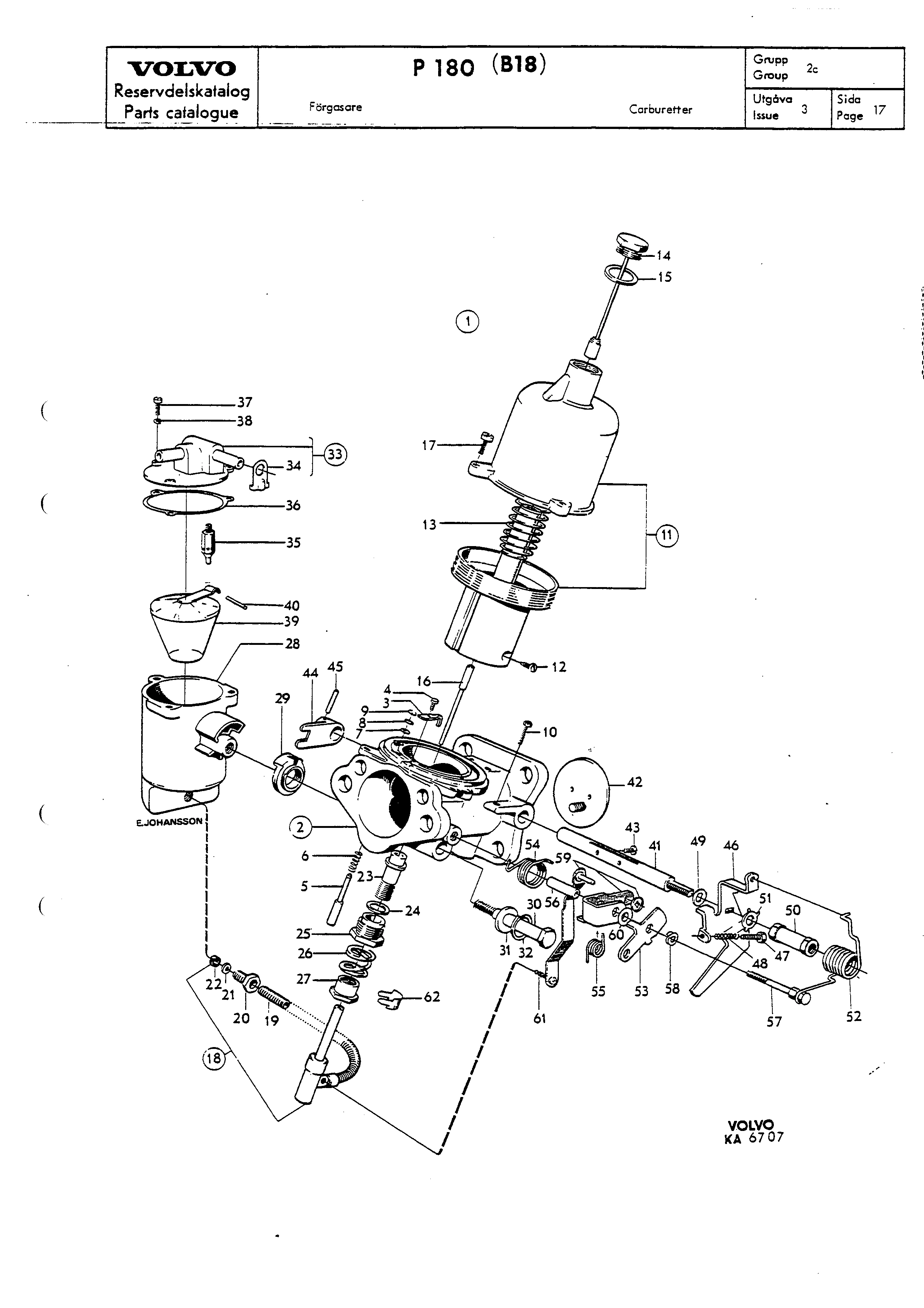

Förgasare SU HS6 Sen Volvo 1800 (B18B)

Motor · Volvo P1800 B18 · P 180 · B18 · 1961–1968 · 1 778 cm³ · Carburetters · 2c · side 16, 18

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 140-serien 1972 · Amazon B18

74 deler · – i sortiment

237313

Carburetter, forward

237313

Antall per enhet: Carburetter, forward 237313 1

1-2

237314

Carburetter, rear

237314

Antall per enhet: Carburetter, rear 237314 1

2 Body

237184

Key

237184

Inngår i: Hus

Antall per enhet: 1

237185

Screw A

237185

Inngår i: Hus

Antall per enhet: 1

237140

Piston lift pin A

237140

Inngår i: Förgasare, bakre

Antall per enhet: 1

237141

Fjær A

237141

Inngår i: Förgasare, bakre

Antall per enhet: 1

237142

Rubber washer A

237142inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: 1

237143

Washer A

237143inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: 1

237043

Circlip A

237043inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: 1

237324

Stop screw A

237324

Inngår i: Förgasare, bakre

Antall per enhet: 1

237325

Suction chamber with piston

237325

Inngår i: Förgasare, bakre

Antall per enhet: 1

237105

Needle screw

237105inngår i reparasjonssett

Inngår i: Vakuumkammare med kolv

Antall per enhet: 1

71816

Piston fjær B

71816

Inngår i: Förgasare, bakre

Antall per enhet: 1

237341

Damper

237341

Inngår i: Förgasare, bakre

Antall per enhet: 1

190349

Fibre washer A

190349Inngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: 1

237315

Jet needle

237315

Inngår i: Förgasare, bakre

Antall per enhet: 1

237084

Screw B

237084

Inngår i: Förgasare, bakre

Antall per enhet: 3

237326

Jet A

237326

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

18-2

237327

Jet B

237327

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

237191

Protector

237191

Inngår i: Förgasare, bakre

Antall per enhet: 1

237190

Nut A

237190

Inngår i: Skyddsfjäder

Antall per enhet: 1

237189

Washer B

237189inngår i reparasjonssett

Inngår i: Skyddsfjäder

Antall per enhet: 1

237188

Seal washer B

237188inngår i reparasjonssett

Inngår i: Skyddsfjäder

Antall per enhet: 1

237328

Jet bearing

237328

Inngår i: Förgasare, bakre

Antall per enhet: 1

237329

Washer C

237329inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: 1

237083

Jet screw

237083

Inngår i: Förgasare, bakre

Antall per enhet: 1

71823

Lock fjær C

71823

Inngår i: Förgasare, bakre

Antall per enhet: 1

237330

Nut B

237330

Inngår i: Förgasare, bakre

Antall per enhet: 1

237086

Float chamber

237086

Inngår i: Förgasare, bakre

Antall per enhet: 1

237087

Adapter A

237087

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

29-2

237088

Adapter B

237088

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

955516

Screw C

955516

Inngår i: Förgasare, bakre

Antall per enhet: 1

955893

Washer D

955893

Inngår i: Förgasare, bakre

Antall per enhet: 1

955920

Fjær washer A

955920

Inngår i: Förgasare, bakre

Antall per enhet: 1

237314

Lid A

237314

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

33-2

237215

Lid B

237215

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

237131

Dust shield plate

237131inngår i reparasjonssett

Inngår i: Lock

Antall per enhet: 1

237192

Needle and seat

237192inngår i reparasjonssettInngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: 1

237106

Gasket B

237106inngår i reparasjonssettInngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: 1

14185

Screw D

14185

Inngår i: Förgasare, bakre

Antall per enhet: 3

955918

Fjær washer B

955918inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: 3

237216

Float

237216

Inngår i: Förgasare, bakre

Antall per enhet: 1

131016

Pin B

131016inngår i reparasjonssett

Inngår i: Förgasare, bakre

Antall per enhet: 1

237094

Throttle spindle

237094Inngår i sett

Inngår i: Förgasare, bakre

Antall per enhet: 1

237331

Throttle flap

237331

Inngår i: Förgasare, bakre

Antall per enhet: 1

71849

Screw E

71849

Inngår i: Gasspjällskiva

Antall per enhet: 2

237098

Lever A

237098

Inngår i: Förgasare, bakre

Antall per enhet: 1

907174

Taper pin

907174

Inngår i: Förgasare, bakre

Antall per enhet: 1

237332

Lever B

237332

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

46-2

237333

Lever C

237333

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

237356

Stop screw B

237356

Inngår i: Förgasare, bakre

Antall per enhet: 1

237357

Fjær D

237357

Inngår i: Förgasare, bakre

Antall per enhet: 1

237179

Washer

237179

Inngår i: Förgasare, bakre

Antall per enhet: 1

237335

Nut C

237335

Inngår i: Förgasare, bakre

Antall per enhet: 1

237095

Washer B

237095

Inngår i: Förgasare, bakre

Antall per enhet: 1

237336

Fjær A

237336

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

52-2

237337

Fjær B

237337

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

237338

Cam lever D

237338

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

53-2

237339

Cam lever E

237339

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

237119

Fjær, inner A

237119

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

54-2

237120

Fjær, inner B

237120

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

237121

Fjær, outer A

237121

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

55-2

237122

Fjær, outer B

237122

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

237123

Tube

237123

Inngår i: Förgasare, bakre

Antall per enhet: 1

237340

Pivot bolt F

237340

Inngår i: Förgasare, bakre

Antall per enhet: 1

237125

Fjær washer

237125

Inngår i: Förgasare, bakre

Antall per enhet: 1

237096

Lever and link A

237096

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, forward 237313 1

59-2

237097

Lever and link B

237097

Inngår i: Förgasare, bakre

Antall per enhet: Carburetter, rear 237314 1

237116

Washer E

237116

Inngår i: Förgasare, bakre

Antall per enhet: 2

955123

Screw G

955123

Inngår i: Förgasare, bakre

Antall per enhet: 1

419065

Lock sleeve

419065

Antall per enhet: 1

62-2

276278

Repair kit

276278Inngår i sett

Antall per enhet: 1

Fra Volvos originalkatalog

Katalog: P1800 B18
Modeller: P 180 (B18)
Gruppe · side: Gruppe 2c · Katalogside 16, 18

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

S: inngår i reparasjonssett

Slik leser du numrene

237313 — Volvos originale artikkelnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
