88 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

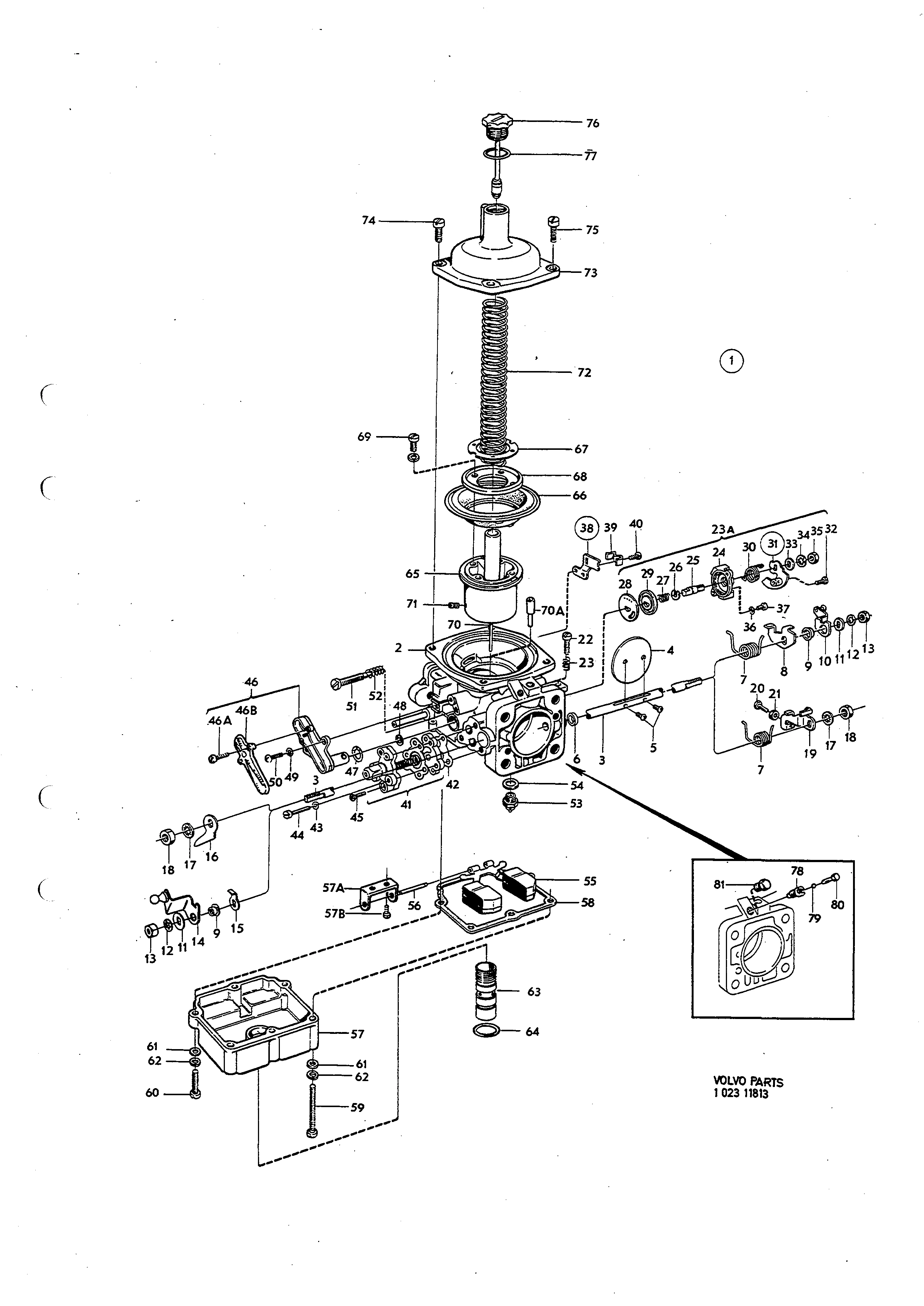

Förgasare (KA 11813) Volvo 1800 (B20)

Motor · Volvo P1800 B20 · B20 · 1968–1975 · 1 986 cm³ · Förgasare · 2c · side 16

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

98 deler · – i sortiment

237348

Carburetter, forward A

237348

Antall per enhet: Carburetter, forward 237348 1

2 Body— selges ikke separat

237359

Spindle A

237359inngår i reparasjonssett

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, forward 237437 1

3-2

237360

Spindle B

237360inngår i reparasjonssett

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237272

Flap

237272inngår i reparasjonssettInngår i sett

Antall per enhet: 1

71693

Screw A

71693inngår i reparasjonssett

Antall per enhet: 2

237416

Seal

237416Inngår i sett

Antall per enhet: 1

237368

Return fjær A

237368

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, forward 237437 1

237361

Lever A

237361

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, forward 237437 1

237308

Foring

237308

Antall per enhet: 1

237363

Lever B

237363

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, forward 237437 1

237366

Washer A

237366inngår i reparasjonssettInngår i sett

Antall per enhet: 1

955949

Lock washer A

955949inngår i reparasjonssett

Antall per enhet: 1

237271

Nut A

237271

Antall per enhet: 1

237365

Lever C

237365

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237364

Lever D

237364

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237370

Lever E

237370

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, forward 237437 1

955949

Lock washer A

955949

Antall per enhet: 1

237271

Nut A

237271

Antall per enhet: 1

237362

Lever F

237362

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237287

Adjuster screw A

237287

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

955844

Nut B

955844

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237286

Set screw

237286

Antall per enhet: 1

237469

Fjær A

237469

Antall per enhet: 1

23A

237420

Kallstart

237420

237371

Cover A

237371

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

25 Shaft— selges ikke separat

237278

Lock washer B

237278inngår i reparasjonssett

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237277

Fjær B

237277

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

28 Washer— selges ikke separat

29 Cover— selges ikke separat

237281

Return fjær B

237281

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237373

Lever G

237373

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237280

Screw B

237280

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237309

Washer B

237309inngår i reparasjonssettInngår i sett

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

940155

Lock washer C

940155inngår i reparasjonssett

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

190481

Nut C

190481

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237394

Lock washer D

237394inngår i reparasjonssettInngår i sett

Antall per enhet: Carburetter, rear 237349 2 · Carburetter, rear 237438 2

237567

Screw C

237567

Antall per enhet: Carburetter, rear 237349 2 · Carburetter, rear 237438 2

237283

Retainer A

237283

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237284

Lock fjær

237284

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237285

Screw D

237285

Antall per enhet: Carburetter, rear 237349 1 · Carburetter, rear 237438 1

237374

Air valve

237374

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, forward 237437 1

237375

Gasket A

237375inngår i reparasjonssettInngår i sett

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, forward 237437 1

955917

Fjær washer

955917inngår i reparasjonssett

Antall per enhet: Carburetter, forward 237348 2 · Carburetter, forward 237437 2

237472

Screw E

237472

Antall per enhet: Carburetter, forward 237348 2 · Carburetter, forward 237437 2

237472

Screw E

237472

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, forward 237437 1

237474

Temperature compensator

237474

Antall per enhet: 1

46A

237573

Lock B

237573

Antall per bil: 11

46B

237574

Skruv. A

237574

237378

Rubber ring

237378inngår i reparasjonssettInngår i sett

Antall per enhet: 1

237379

Rubber washer

237379inngår i reparasjonssettInngår i sett

Antall per enhet: 1

955946

Lock washer E

955946inngår i reparasjonssett

Antall per enhet: 2

71717

Screw F

71717

Antall per enhet: 2

237380

Adjuster screw B

237380

Antall per enhet: 1

237381

Fjær C

237381

Antall per enhet: 1

237567

Needle valve

237567

Antall per enhet: 1

237311

Washer C

237311inngår i reparasjonssettInngår i sett

Antall per enhet: 1

237292

Float

237292

Antall per enhet: 1

237293

Shaft

237293

Antall per enhet: 1

237295

Float chamber

237295

Antall per enhet: 1

57A

237589

Hållare B

237589

Antall per bil: 1

57B

237590

Skruv. B

237590

Antall per bil: 2

237294

Gasket B

237294inngår i reparasjonssettInngår i sett

Antall per enhet: 1

237471

Screw G

237471

Antall per enhet: 4

237272

Screw H

237272Inngår i sett

Antall per enhet: 2

955891

Washer D

955891

Antall per enhet: 6

955917

Fjær washer

955917

Antall per enhet: 6

237616

Plug A

237616

Antall per enhet: 1

820356

O-ring

820356inngår i reparasjonssettInngår i sett

Antall per enhet: 1

237384

Piston

237384

Antall per enhet: 1

237566

Diaphragm

237566

Antall per enhet: 1

237386

Retaining washer

237386

Antall per enhet: 1

237387

Retainer C

237387

Antall per enhet: 1

237388

Screw I

237388

Antall per enhet: 4

237350

Jet needle A

237350

Antall per enhet: Carburetter, forward 237348 1 · Carburetter, rear 237349 1

70-2

237442

Jet needle B

237442

Antall per enhet: Carburetter, forward 237437 1 · Carburetter, rear 237438 1

70A

237572

Munstycke

237572Inngår i sett

Antall per bil: 1

820361

Locking screw

820361

Antall per enhet: 1

237358

Return fjær C

237358

Antall per enhet: 1

237391

Cover C

237391

Antall per enhet: 1

820352

Screw J

820352

Antall per enhet: 3

820352

Screw J

820352

Antall per enhet: 1

237473

Damper

237473

Antall per enhet: 1

237427

Packing C

237427inngår i reparasjonssett

Antall per enhet: 1

237446

Adjuster screw C

237446

Antall per enhet: 1

237447

Ball

237447

Antall per enhet: 1

237448

Screw K

237448

Antall per enhet: 1

237568

Plug B

237568

Antall per enhet: 1

81-2

276295

Repair kit

276295Inngår i sett

Antall per enhet: 1

81-3

276300

Throttle spindle kit

276300

Antall per enhet: 1

237348

Carburetter, forward A

237348

Antall per enhet: Carburetter, forward 237348 1

1) Sats för 2 förgasare.

Fra Volvos originalkatalog

Katalog: P1800 B20
Modeller: 1800E 1800ES (B20)
Gruppe · side: Gruppe 2c · Katalogside 16

Fotnoter

1): Sats för 2 förgasare.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

L: litre, length
TID UTF: tidlig utførelse
SEN UTF: senare utförande
S: inngår i reparasjonssett

Slik leser du numrene

237348 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Förgasare (KA 11813) Volvo 1800 (B20)

Motor · Volvo P1800 B20 · B20 · 1968–1975 · 1 986 cm³ · Förgasare · 2c · side 16

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

P1800 B20

Modeller

1800E 1800ES (B20)

Gruppe · side

Gruppe 2c · Katalogside 16

Fotnoter

1): Sats för 2 förgasare.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

L: litre, length
TID UTF: tidlig utførelse
SEN UTF: senare utförande
S: inngår i reparasjonssett

Slik leser du numrene

237348 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
