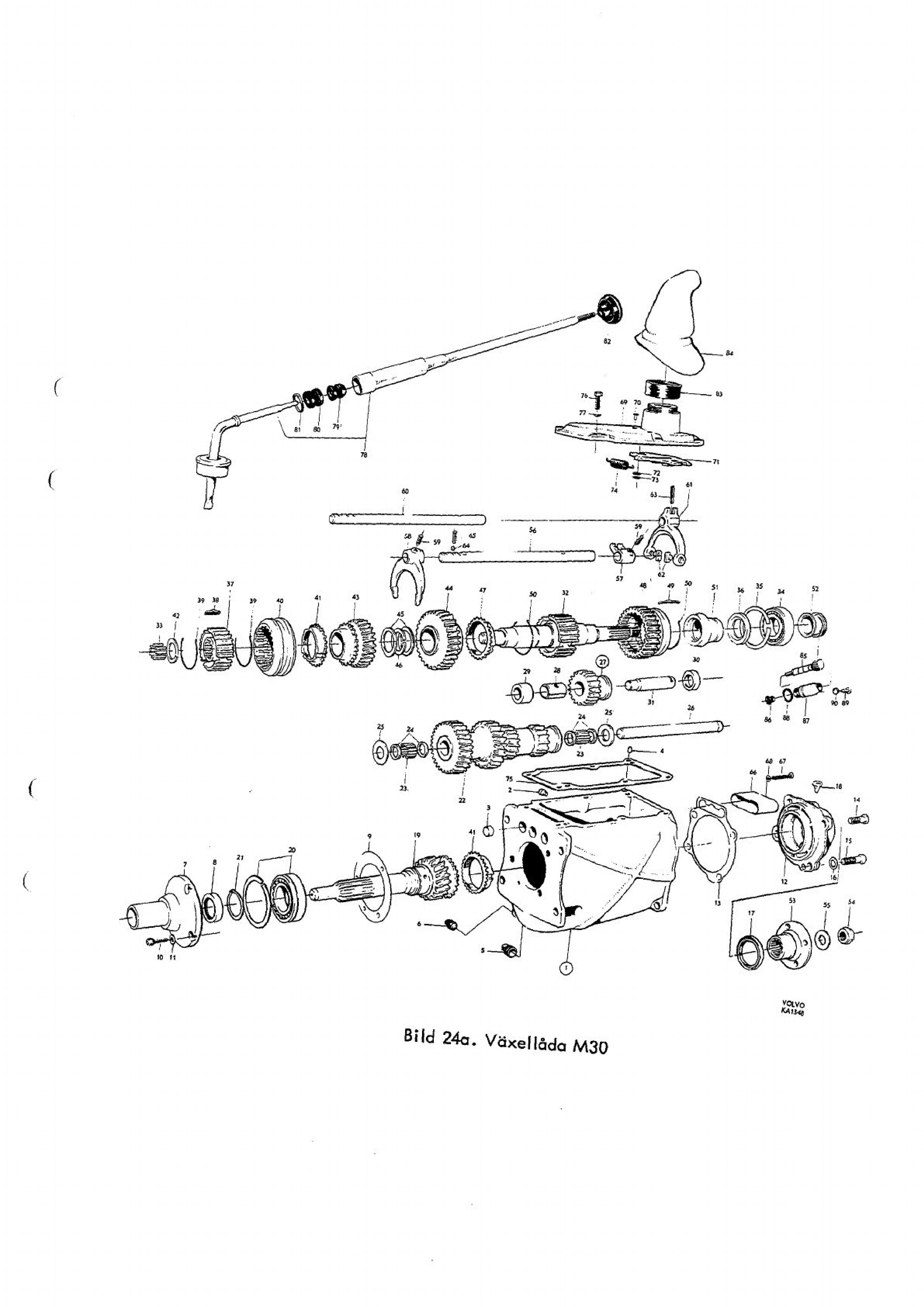

Växellåda M 30

Gruppe Kraftöverföring · Volvo PV B16 · B16 · 1956–1961 · 1 582 cm³ · Växellåda M 30

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

99 deler · – i sortiment

380329

Hus, kmpl.

380329

Antall per bil: 1

656517

. Lagertapp

656517

Antall per bil: 1

191496

. Hattplugg

191496

Antall per bil: 3

191529

. Pinne

191529

Antall per bil: 2

952358

Propp för oljepåfyllning

952358

Antall per bil: 1

951901

Propp för oljeavtappning

951901

Antall per bil: 1

380190

Lock för kullager till ingående axel

380190

Antall per bil: 1

. Oljetätning

Ikke i sortimentet

Antall per bil: 1

. Packning

Ikke i sortimentet

Antall per bil: 1

956554

. Skruv A

956554

Antall per bil: 3

61947

. Bricka A

61947

Antall per bil: 3

380127

Lock för kullager till huvudaxel

380127

Antall per bil: 1

. Packning

Ikke i sortimentet

Antall per bil: 1

921840

. Skruv L = 3/4"

921840

Antall per bil: 3

102045

. Skruv L = 1/8"

102045

Antall per bil: 1

18651

. Kopparpackning A

18651

Antall per bil: 4

. Oljetätning

Ikke i sortimentet

Antall per bil: 1

380211

. Luftningsnippel

380211

Antall per bil: 1

380136

Ingående axel

380136

Antall per bil: 1

11145

. Kullager

11145

Antall per bil: 1

190737

. . Låsring t = 2

190737

Antall per bil: 1

380153

Kugghjul på mellanaxel

380153

Antall per bil: 1

19567

. Rulle

19567

Antall per bil: 48

87176

. . Distansring A

87176

Antall per bil: 4

656551

. . Tryckbricka

656551

Antall per bil: 2

380157

Mellanaxel

380157

Antall per bil: 1

656510

Backhjul, kmpl.

656510

Antall per bil: 1

. Bussning

Ikke i sortimentet

Antall per bil:

380154

Distanshylsa, främre

380154

Antall per bil: 1

380155

Distanshylsa, bakre

380155

Antall per bil: 1

656512

Axel för backhjul

656512

Antall per bil: 1

380137

Huvudaxel

380137

Antall per bil: 1

181120

. Rulle (främre)

181120

Antall per bil: 14

11013

. Kullager (bakre)

11013

Antall per bil: 1

914533

. . Låsring, tj. = 2,0

914533

Antall per bil: 1

380152

. Distansring B

380152

Antall per bil: 1

380138

Synkroniseringsnav, 2:a och 3:e växeln

380138

Antall per bil: 1

656514

. Medbringare A

656514

Antall per bil: 3

86713

. Fjäderring

86713

Antall per bil: 2

656518

. Kopplingshylsa

656518

Antall per bil: 1

656138

Synkroniseringskona

656138

Antall per bil: 2

191497

Låsring för synkroniseringsnav tj. = 2

191497

Antall per bil: 1

380148

Kugghjul för 2:a växeln, kmpl.

380148

Antall per bil: 1

380150

Kugghjul för 1:a växeln, kmpl.

380150

Antall per bil: 1

380143

Distansring, 2:a - 1:a växeln

380143

Antall per bil: 2

191493

Låsring, tj. = 2,55

191493

Antall per bil: 1

656138

Synkroniseringskona på 1:a växeln

656138

Antall per bil: 1

380142

Kopplingshylsa 1:a och backväxeln

380142

Antall per bil: 1

380141

. Medbringare B

380141

Antall per bil: 3

86713

. Fjäderring

86713

Antall per bil: 2

380151

. Stopphylsa för medbringare

380151

Antall per bil: 1

380159

Hastighetsmätardrev, kuggant. = 5

380159

Antall per bil: 1

87614

Medbringare för kardanaxel

87614

Antall per bil: 1

950428

. Mutter

950428

Antall per bil: 1

906832

. Bricka B

906832

Antall per bil: 1

380240

Skiftaxel för 2:a och 3:e växeln

380240

Antall per bil: 1

380133

. Medbringare C

380133

Antall per bil: 1

656537

. Skiftgaffel A

656537

Antall per bil: 1

656553

. Skruv B

656553

Antall per bil: 2

380236

Skiftaxel för 1:a och backväxeln

380236

Antall per bil: 1

380132

. Skiftgaffel B

380132

Antall per bil: 1

656549

. Medbringartapp

656549

Antall per bil: 2

951965

. Spännstift

951965

Antall per bil: 1

67089

Låskula för skiftaxlar

67089

Antall per bil: 2

87972

. Fjäder A

87972

Antall per bil: 2

380135

Skyddskåpa för skiftaxlar

380135

Antall per bil: 1

950052

. Skruv C

950052

Antall per bil: 2

190990

. Kopparpackning B

190990

Antall per bil: 2

380130

Lock för växellåda

380130

Antall per bil: 1

952515

. Nit

952515

Antall per bil: 2

380145

Spärr för skiftgafflar

380145

Antall per bil: 1

18696

. Bricka C

18696

Antall per bil: 2

951669

. Spårryttare

951669

Antall per bil: 2

656544

. Fjäder B

656544

Antall per bil: 1

380161

Packning för lock

380161

Antall per bil: 1

921824

Skruv D

921824

Antall per bil: 6

190819

. Fjäderbricka

190819

Antall per bil: 6

656555

Växelspak, kmpl.

656555

Antall per bil: 1

656020

Gummibussning, övre

656020

Inngår i: Växelspak, kmpl.

Antall per bil: 1

656019

Gummibussning, undre

656019

Inngår i: Växelspak, kmpl.

Antall per bil: 1

190658

Bricka D

190658

Inngår i: Växelspak, kmpl.

Antall per bil: 1

661169

Handgrepp A

661169

Antall per bil: 1

658494

Gummikrage

658494

Antall per bil: 1

659493

Gummikåpa

659493

Antall per bil: 1

380168

Hastighetsmätardrev, mindre, 18 kugg.

380168

Antall per bil: 1

380164

Hastighetsmätardrev, mindre, 16 kugg.

380164

Antall per bil: 1

380170

Lagerhylsa för hastighetsmätardrev

380170

Antall per bil: 1

191117

Tätningsring A

191117

Inngår i: Lagerhylsa för hastighetsmätardrev

Antall per bil: 1

191690

Låsskruv

191690

Inngår i: Lagerhylsa för hastighetsmätardrev

Antall per bil: 1

11992

Kopparpackning C

11992

Inngår i: Lagerhylsa för hastighetsmätardrev

Antall per bil: 1

663942

Handgrepp B

663942

Antall per bil: 1

Hastighetsmätardrev 18 kugg.

Ikke i sortimentet

Antall per bil: 1

380192

Tätningsring B

380192

Antall per bil: 1

380170

Lagerhylsa för hastighetsmätardrev

380170

Antall per bil: 1

191117

Tätningsring A

191117

Antall per bil: 1

191690

Låsskruv

191690

Antall per bil: 1

11992

Kopparpackning C

11992

Antall per bil: 1

658494

Gummikrage

658494

Antall per bil: 1

659493

Gummikåpa

659493

Antall per bil: 1

1) För vagnar med Saxomatkoppling. Se sid. 43:2 Ers. av: 1 st. 254308-0 och 1 st. 87614-4 medbringare.
1. Kullrigt huvud. Växellåda med tillverkningsnr. t.o.m. 166091.
2. Kullrigt försänkt huvud. Växellåda med tillverkningsnr. fr.o.m. 166092.
3. I samband med skruv 950052.
1. Tid. utf.
2. Sen. utf.
3. M 30 växellåda och bakaxelutväxling 4,56:1.
4. M 30 växellåda och bakaxelutväxling 4,1:1.

Fra Volvos originalkatalog

Katalog: PV B16
Gruppe · side: Gruppe Kraftöverföring

Fotnoter

1): För vagnar med Saxomatkoppling. Se sid. 43:2 Ers. av: 1 st. 254308-0 och 1 st. 87614-4 medbringare.
1): Kullrigt huvud. Växellåda med tillverkningsnr. t.o.m. 166091.
2): Kullrigt försänkt huvud. Växellåda med tillverkningsnr. fr.o.m. 166092.
3): I samband med skruv 950052.
1): Tidlig utførelse
2): Sen utførelse
3): M 30 växellåda och bakaxelutväxling 4,56:1.
4): M 30 växellåda och bakaxelutväxling 4,1:1.
