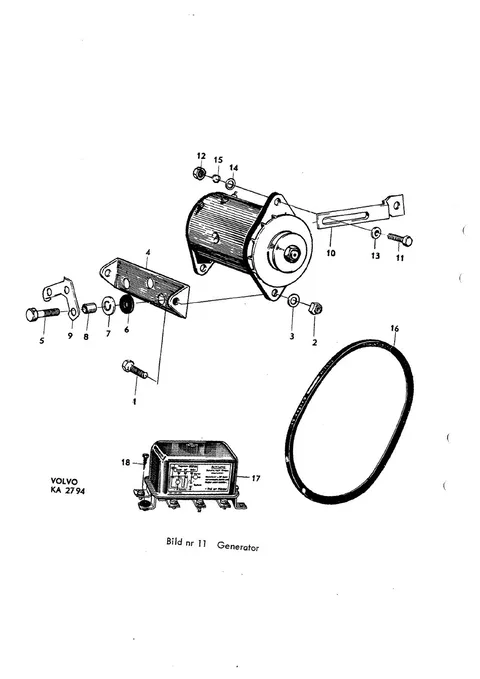

GeneratorVolvo PV B16Vis sprengskisse

Elektrisk utrustning GeneratorVolvo PV B16Vis sprengskisse

Alle sprengskisser

52 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

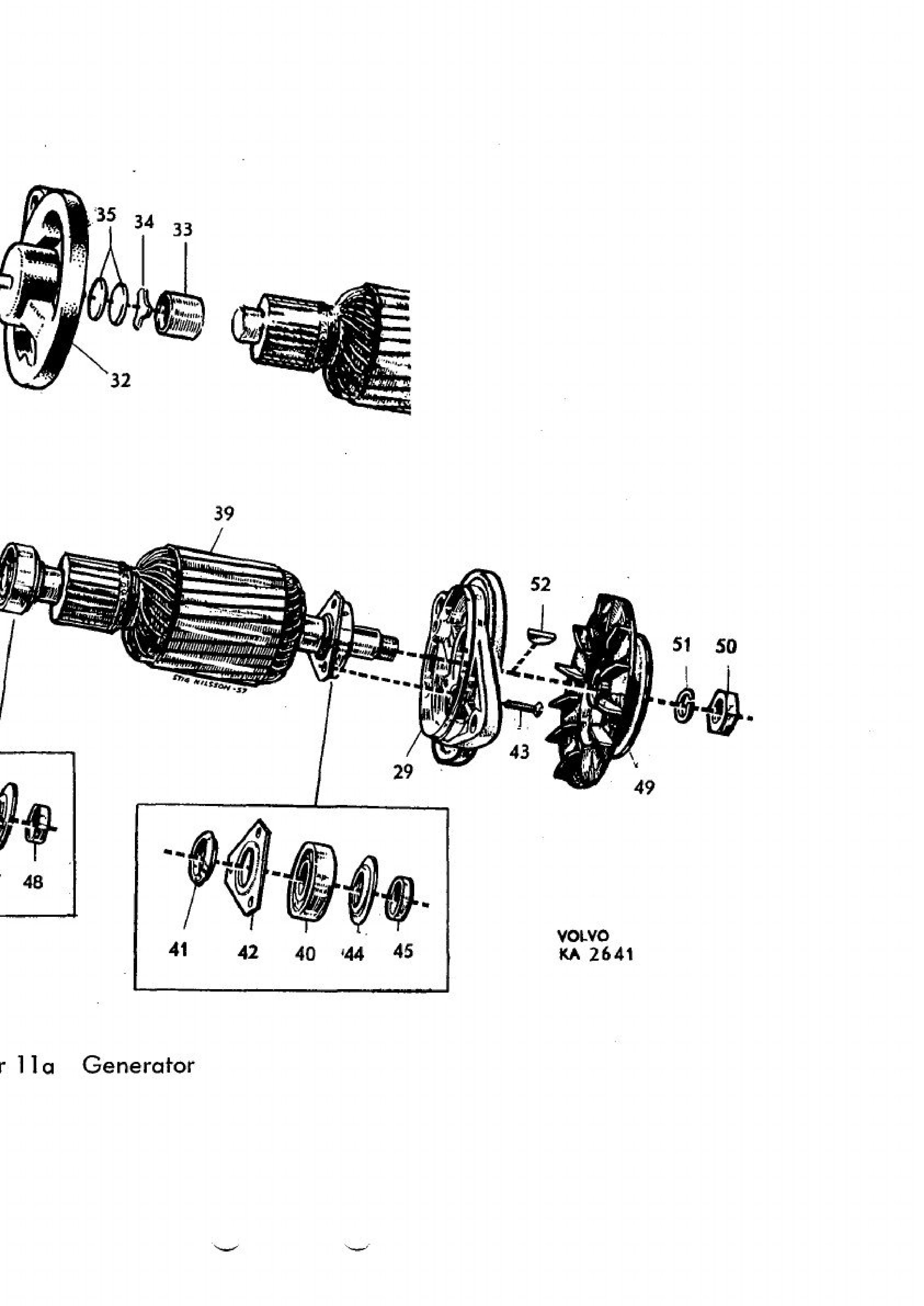

Elektrisk utrustning Generator

Motor · Volvo PV B16 · B16 · 1956–1961 · 1 582 cm³ · Elektrisk utrustning Generator

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: Amazon B16

52 deler · – i sortiment

190888

. . Skruv A

190888

Antall per bil: 233630-3 2 · 233576-8 2

233755

. Fältlindning, spole 1

233755

Antall per bil: 233630-3 1 · 233576-8 1

233756

. Fältlindning, spole 2

233756

Antall per bil: 233630-3 1 · 233576-8 1

233757

. Isolerremsa

233757

Antall per bil: 233630-3 1 · 233576-8 1

233758

. Skruv för ledningsanslutning, " D + "

233758

Antall per bil: 233630-3 1 · 233576-8 1

233760

. Skruv för ledningsanslutning, "DF"

233760

Antall per bil: 233630-3 1 · 233576-8 1

233759

. . Isolerplatta

233759

Antall per bil: 233630-3 2 · 233576-8 2

190575

. . Isolerbussning A

190575

Antall per bil: 233630-3 2 · 233576-8 2

120023

. . Isolerbricka

120023

Antall per bil: 233630-3 6 · 233576-8 6

906574

. . Mutter

906574

Antall per bil: 233630-3 4 · 233576-8 4

190577

. . Låsbricka

190577

Antall per bil: 233630-3 4 · 233576-8 4

940102

. Anslutningsskruv, " D -"

940102

Antall per bil: 233630-3 1 · 233576-8 1

190577

. . Låsbricka

190577

Antall per bil: 233630-3 1 · 233576-8 1

238472

. Borsthållare plus och minus

238472

Antall per bil: 233630-3 2 · 233576-8 2

233763

. . Isolerplatta, inre för plus borsthållare

233763

Antall per bil: 233630-3 1 · 233576-8 1

233777

. . Isolerplatta, yttre, för plus borsthållare

233777

Antall per bil: 233630-3 1 · 233576-8 1

233765

. . Nit för plus borsthållare

233765

Antall per bil: 233630-3 2 · 233576-8 2

233767

. . Isolerbussning B

233767

Antall per bil: 233630-3 2 · 233576-8 2

76820

. . Underläggsbricka

76820

Antall per bil: 233630-3 2 · 233576-8 2

233764

. . Underläggsplatta för minus borsthållare

233764

Antall per bil: 233630-3 1 · 233576-8 1

233766

. . Nit för minus borsthållare

233766

Antall per bil: 233630-3 2 · 233576-8 2

233778

. Anslutningsvinkel vid minus borsthållare

233778

Antall per bil: 233630-3 1 · 233576-8 1

233779

. . Underläggsplatta

233779

Antall per bil: 233630-3 1 · 233576-8 1

233780

. . Nit

233780

Antall per bil: 233630-3 1 · 233576-8 1

. . Elborste

Ikke i sortimentet

Antall per bil: 233630-3 2 · 233576-8 2

115103

. . Skruv för elborste

115103

Antall per bil: 233630-3 2 · 233576-8 2

906983

. . Fjäderbricka A

906983

Antall per bil: 233630-3 2 · 233576-8 2

233770

. Borstfjäder

233770

Antall per bil: 233630-3 2 · 233576-8 2

233771

Lagersköld vid drivsida

233771

Antall per bil: 233630-3 1 · 233576-8 1

233772

Lagersköld vid kommutatorsida

233772

Antall per bil: 233630-3 1 · 233576-8

233667

. Fjäderring för kullager

233667

Antall per bil: 233630-3 1 · 233576-8

238578

Lagersköld, kmpl., vid kommutatorsida

238578

Antall per bil: 190721-1 · 238578-9 1

238579

. Bussning

238579

Antall per bil: 190721-1 · 238578-9 1

238580

. Bricka

238580

Antall per bil: 190721-1 · 238578-9 1

238581

. Filtring

238581

Antall per bil: 190721-1 · 238578-9 2

35028

. Smörjkopp

35028

Antall per bil: 190721-1 · 238578-9 1

190721

Skruv för lagersköldar

190721

Antall per bil: 190721-1 2 · 238578-9 2

906987

. Fjäderbricka B

906987

Antall per bil: 190721-1 2 · 238578-9 2

233773

Rotor, kmpl.

233773

Antall per bil: 190721-1 1 · 238578-9

11010

. Kullager, SKF 6203

11010

Antall per bil: 190721-1 1 · 238578-9 1

77680

. . Oljeskyddsbricka, (rund) inre

77680

Antall per bil: 190721-1 1 · 238578-9 1

48007

. . Oljeskyddsbricka, (trekantig)

48007

Antall per bil: 190721-1 1 · 238578-9 1

115669

. . . Skruv B

115669

Antall per bil: 190721-1 3 · 238578-9 3

233774

. . Oljeskyddsbricka, (rund) yttre

233774

Antall per bil: 190721-1 1 · 238578-9 1

77691

. . Distansring A

77691

Antall per bil: 190721-1 1 · 238578-9 1

11009

. Kullager, på kommutatorsida, SKF 6202

11009

Antall per bil: 190721-1 1 · 238578-9

233775

. . Oljeskyddsbricka

233775

Antall per bil: 190721-1 1 · 238578-9

233776

. . Distansring B

233776

Antall per bil: 190721-1 1 · 238578-9

233577

Remskiva

233577

Antall per bil: 190721-1 1 · 238578-9 1

190718

Mutter för remskiva

190718

Antall per bil: 190721-1 1 · 238578-9 1

906998

. Fjäderbricka C

906998

Antall per bil: 190721-1 1 · 238578-9 1

910115

Woodruffkil

910115

Antall per bil: 190721-1 1 · 238578-9 1

1) Ingår ej i rotor komplett.

Fra Volvos originalkatalog

Katalog: PV B16
Gruppe · side: Gruppe 20

Fotnoter

1): Ingår ej i rotor komplett.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Slik leser du numrene

190888 — Volvos originale artikkelnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
