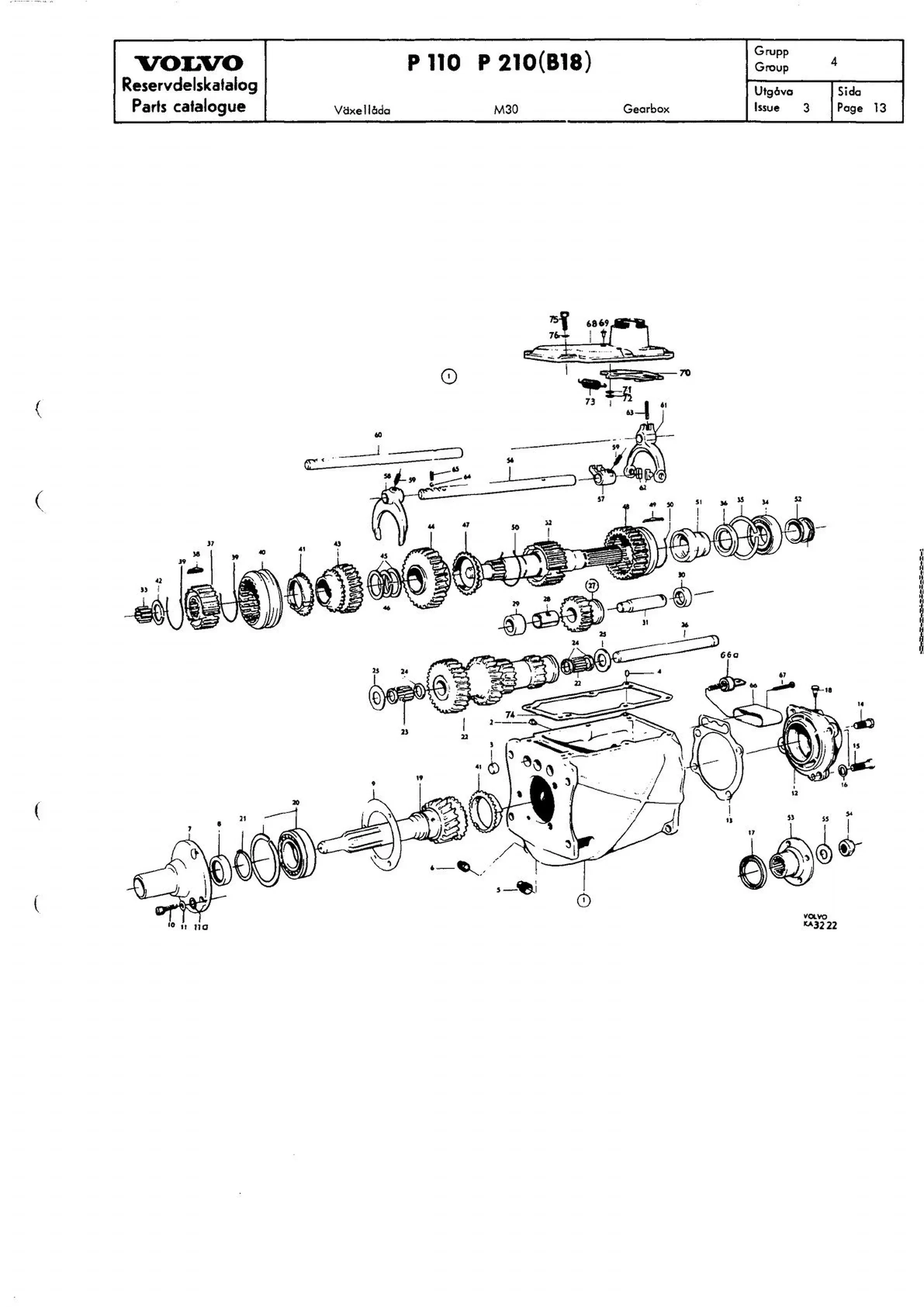

M30 gearbox / M30 transmission til Volvo PV 544, Duett 210 (B18)

Kraftoverføring · Volvo PV B18 · PV 544, Duett 210 · B18 · 1961–1968 · 1 778 cm³ · M30 gearbox / M30 transmission · 4 · side 12, 14

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

90 deler · – i sortiment

380329

Housing

380329

Antall per bil: 1

656517

Bearing pin

656517

Inngår i: Hus

Antall per bil: 1

191496

Plug

191496

Inngår i: Hus

Antall per bil: 3

191529

Inngår i: Hus

Antall per bil: 2

952358

Plug A

952358

Antall per bil: 1

951901

Plug B

951901

Antall per bil: 1

380190

Cover A

380190

Antall per bil: 1

191685

Seal ring

191685Inngår i sett

Antall per bil: 1

656505

Gasket A

656505

Antall per bil: 1

956554

Screw A

956554

Antall per bil: 3

10-2

192622

Screw B

192622

Antall per bil: 3

61947

Washer A

61947

Antall per bil: 3

11a

380381

Rubber ring

380381Inngår i sett

Antall per bil: 3

380127

Cover B

380127

Antall per bil: 1

380128

Gasket B

380128

Antall per bil: 1

955534

Screw C

955534

Antall per bil: 3

941939

Screw D

941939

Antall per bil: 1

18651

Copper packing

18651

Antall per bil: 4

19933

Oil seal

19933Inngår i sett

Antall per bil: 1

380211

Air-venting nipple

380211

Antall per bil: 1

380136

Main drive pinion

380136

Antall per bil: 1

11145

Ball bearing A

11145

Antall per bil: 1

190737

Snap ring, Th = 2.0

190737

Antall per bil: 1

380153

Gear

380153

Antall per bil: 1

19567

Roller A

19567

Antall per bil: 48

87176

Spacer ring A

87176

Antall per bil: 4

656551

Thrust washer

656551

Antall per bil: 2

380157

Countershaft

380157

Antall per bil: 1

380366

Reverse gear

380366

Antall per bil: 1

28 Foring

380154

Spacer sleeve A

380154

Antall per bil: 1

380155

Spacer sleeve B

380155

Antall per bil: 1

656512

Shaft

656512

Antall per bil: 1

380137

Main shaft

380137

Antall per bil: 1

181120

Roller B

181120

Antall per bil: 14

11013

Ball bearing B

11013

Antall per bil: 1

914533

Snap ring, Th = 2.0

914533

Antall per bil: 1

35-2

190738

Snap ring, Th = 2.1 B

190738

35-3

190739

Snap ring, Th = 2.2 B

190739

380152

Spacer ring B

380152

Antall per bil: 1

380138

Synchronising hub, 2nd and 3rd

380138

Antall per bil: 1

656514

Locating key A

656514

Antall per bil: 3

86713

Fjær clip

86713

Antall per bil: 2

656518

Engaging sleeve A

656518

Antall per bil: 1

656138

Synchronising cone

656138

Antall per bil: 2

191497

Snap ring, Th = 2

191497

Antall per bil: 1

42-2

191498

Snap ring, Th = 2.1

191498

42-3

191499

Snap ring, Th = 2.2

191499

380148

Gear, 2nd

380148

Antall per bil: 1

380150

Gear, 1st

380150

Antall per bil: 1

380143

Spacer ring C

380143

Antall per bil: 2

191493

Snap ring, Th = 2.55

191493

Antall per bil: 1

46-2

191494

Snap ring, Th = 2.65

191494

46-3

191495

Snap ring, Th = 2.75

191495

656138

Synchronising cone

656138

Antall per bil: 1

380142

Engaging sleeve B

380142

Antall per bil: 1

380141

Locating key B

380141

Antall per bil: 3

86713

Fjær clip

86713

Antall per bil: 2

380151

Stop sleeve

380151

Antall per bil: 1

380159

Speedometer gear

380159

Antall per bil: 1

380133

Companion flange C

380133

Antall per bil: 1

950428

Nut

950428

Antall per bil: 1

955900

Washer B

955900

Antall per bil: 1

380240

Shift rail, 2nd and 3rd

380240

Antall per bil: 1

380133

Dog C

380133

Antall per bil: 1

656537

Shift fork A

656537

Antall per bil: 1

656553

Screw E

656553

Antall per bil: 2

380236

Shift rail, 1st and reverse

380236

Antall per bil: 1

380132

Shift fork B

380132

Antall per bil: 1

656549

Flange pin

656549

Antall per bil: 2

951965

Tensioner pin

951965

Antall per bil: 1

67089

Interlock ball

67089

Antall per bil: 2

87972

Fjær A

87972

Antall per bil: 2

380135

Protector casing A

380135

Antall per bil: 1

66-2

380369

Protector casing B

380369

Antall per bil: 1

66a

380360

Back-up lamp switch

380360

Antall per bil: 1

950256

Screw F

950256

Antall per bil: 2

380373

Cover C

380373

Antall per bil: 1

952515

Nit

952515

380145

Lock

380145

Antall per bil: 1

18696

Washer C

18696

Antall per bil: 2

951669

Lock washer

951669

Antall per bil: 2

656544

Fjær B

656544

Antall per bil: 1

381107

Gasket C

381107Inngår i sett

Antall per bil: 1

940135

Bolt G

940135

Antall per bil: 6

190819

Fjær washer

190819

Antall per bil: 6

254308

Växellåda

254308

1) Page 12 Tom M30 - 300277.
2) Page 12 From M30 300278 -.
1) Page 14 P 110 ch - 383499.
2) Page 14 P 110 ch 383500 -.

Fra Volvos originalkatalog

Katalog: PV B18
Modeller: PV 544 Duett 210(B18)
Gruppe · side: Gruppe 4 · Katalogside 12, 14

Fotnoter

1) Page 12): Tom M30 - 300277.
2) Page 12): From M30 300278 -.
1) Page 14): P 110 ch - 383499.
2) Page 14): P 110 ch 383500 -.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

L: liter

Slik leser du numrene

380329 — Volvos originale artikkelnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
