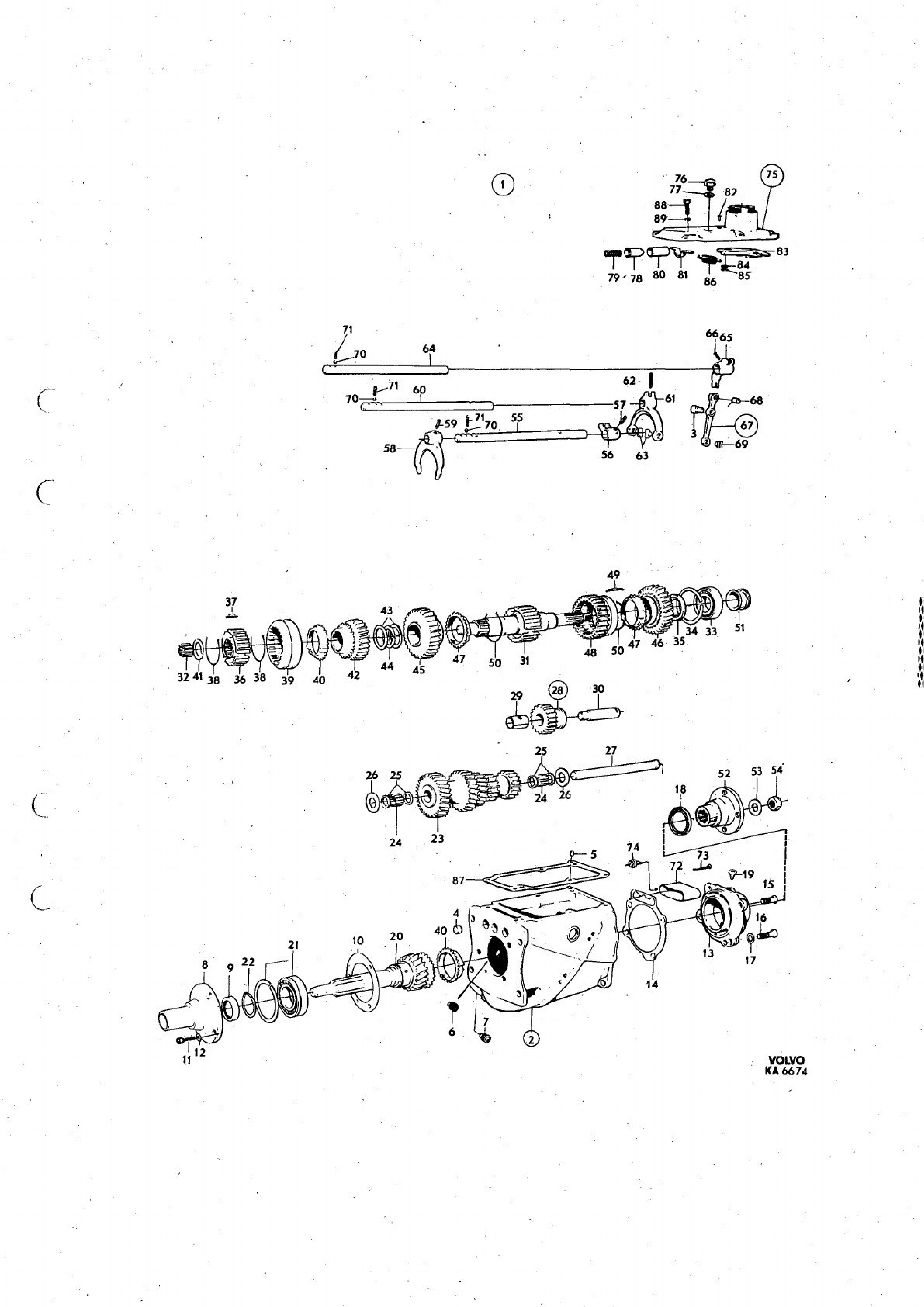

Gearbox M40, GV

Kraftoverføring · Volvo 140-serien 1972 · Gearbox M40, GV · 4 · side 28, 30

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

112 deler · – i sortiment

254498

Gearbox A

254498

Antall per enhet: Gearbox 254498 1

380329

Housing A

380329

Inngår i: Växellåda

Antall per enhet: Gearbox 254498 1 · Gearbox 254539 1

2-2

380610

Housing B

380610

Inngår i: Växellåda

Antall per enhet: Gearbox 254558 1 · Gearbox 254584 1

656517

Bearing pin

656517

Inngår i: Hus

Antall per enhet: 1

191496

Plug pin

191496

Inngår i: Hus

Antall per enhet: 3

191529

Pin A

191529

Inngår i: Hus

Antall per enhet: 2

952358

Plug A

952358

Inngår i: Växellåda

Antall per enhet: 1

951901

Plug B

951901

Inngår i: Växellåda

Antall per enhet: 1

380190

Cover A

380190

Inngår i: Växellåda

Antall per enhet: 1

191685

Seal ring A

191685inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: 1

380914

Gasket A

380914inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: 1

192622

Screw A

192622

Inngår i: Växellåda

Antall per enhet: 3

380381

Rubber ring

380381

Inngår i: Växellåda

Antall per enhet: 3

381630

Cover B

381630

Inngår i: Växellåda

Antall per enhet: 1

380616

Gasket B

380616S 8

Inngår i: Växellåda

Antall per enhet: 1

955534

Screw B

955534

Inngår i: Växellåda

Antall per enhet: 3

941939

Screw C

941939

Inngår i: Växellåda

Antall per enhet: 1

18651

Washer A

18651

Inngår i: Växellåda

Antall per enhet: 4

946341

Seal ring B

946341inngår i reparasjonssett

Inngår i: Växellåda

Antall per enhet: 1

380211

Air venting nipple

380211

Inngår i: Växellåda

Antall per enhet: 1

380136

Input shaft

380136

Inngår i: Växellåda

Antall per enhet: 1

11145

Ball bearing A

11145

Inngår i: Växellåda

Antall per enhet: 1

22 Circlip, ALT

22-2

190737

Circlip A

190737

Inngår i: Låsring, ALT

Antall per enhet: 1

380172

Gear A

380172

Inngår i: Växellåda

Antall per enhet: Gearbox 254498 1 · Gearbox 254539 1

23-2

380621

Gear B

380621

Inngår i: Växellåda

Antall per enhet: Gearbox 254558 1 · Gearbox 254584 1

19567

Roller A

19567

Inngår i: Växellåda

Antall per enhet: 48

87176

Spacer ring A

87176

Inngår i: Växellåda

Antall per enhet: 4

656551

Thrust washer

656551

Inngår i: Växellåda

Antall per enhet: 2

380157

Shaft A

380157

Inngår i: Växellåda

Antall per enhet: 1

380366

Reverse gear A

380366

Inngår i: Växellåda

Antall per enhet: Gearbox 254498 1 · Gearbox 254539 1

28-2

380811

Reverse gear B

380811

Inngår i: Växellåda

Antall per enhet: Gearbox 254558 1 · Gearbox 254584 1

29 Foring— selges ikke separat

656512

Shaft B

656512

Inngår i: Växellåda

Antall per enhet: Gearbox 254498 1 · Gearbox 254539 1

30-2

380615

Shaft C

380615

Inngår i: Växellåda

Antall per enhet: Gearbox 254558 1 · Gearbox 254584 1

380447

Main shaft

380447

Inngår i: Växellåda

Antall per enhet: 1

181120

Roller B

181120

Inngår i: Växellåda

Antall per enhet: 14

11024

Ball bearing B

11024

Inngår i: Växellåda

Antall per enhet: 1

34 Circlip, ALT

34-2

914537

Circlip E

914537

Inngår i: Låsring, ALT

34-3

942339

Circlip F

942339

Inngår i: Låsring, ALT

34-4

942340

Circlip G

942340

Inngår i: Låsring, ALT

380175

Spacer ring B

380175

Inngår i: Växellåda

Antall per enhet: 1

380835

Synchronizing hub

380835

Inngår i: Växellåda

Antall per enhet: 1

656514

Locating key A

656514

Inngår i: Växellåda

Antall per enhet: 3

86713

Clamping ring

86713

Inngår i: Växellåda

Antall per enhet: 2

656518

Engaging sleeve A

656518

Inngår i: Växellåda

Antall per enhet: 1

656138

Synchronizing cone

656138

Inngår i: Växellåda

Antall per enhet: 2

41 Circlip, ALT

41-2

191497

Circlip H

191497

Inngår i: Synkroniseringskona

41-3

191498

Circlip I

191498

Inngår i: Synkroniseringskona

41-4

191499

Circlip J

191499

Inngår i: Synkroniseringskona

380140

Gear, 3 rd A

380140

Inngår i: Växellåda

Antall per enhet: Gearbox 254498 1 · Gearbox 254539 1

42-2

380619

Gear, 3 rd B

380619

Inngår i: Växellåda

Antall per enhet: Gearbox 254558 1 · Gearbox 254584 1

380143

Spacer ring C

380143

Inngår i: Växellåda

Antall per enhet: 2

44 Circlip, ALT

44-2

191493

Circlip K

191493

Inngår i: Distansring

44-3

191494

Circlip L

191494

Inngår i: Distansring

44-4

191495

Circlip M

191495

Inngår i: Distansring

380174

Gear, 2 nd

380174

Inngår i: Växellåda

Antall per enhet: 1

380150

Gear, 1 st

380150

Inngår i: Växellåda

Antall per enhet: 1

656138

Synchronizing cone

656138

Inngår i: Växellåda

Antall per enhet: 2

380142

Engaging sleeve B

380142

Inngår i: Växellåda

Antall per enhet: 1

380141

Locating key B

380141

Inngår i: Växellåda

Antall per enhet: 3

86713

Clamping ring

86713

Inngår i: Växellåda

Antall per enhet: 2

380449

Speedometer gear

380449

Inngår i: Växellåda

Antall per enhet: 1

384281

Companion flange C

384281

Inngår i: Växellåda

Antall per enhet: Gearbox 254498 1 · Gearbox 254558 1

80513

Washer B

80513

Inngår i: Växellåda

Antall per enhet: 1

88726

Nut

88726

Inngår i: Växellåda

Antall per enhet: 1

380240

Shift rail, 3 rd, 4 th

380240

Inngår i: Växellåda

Antall per enhet: 1

380133

Companion flange D

380133

Inngår i: Växellåda

Antall per enhet: 1

656553

Lock screw

656553

Inngår i: Växellåda

Antall per enhet: 1

656537

Shift fork A

656537

Inngår i: Växellåda

Antall per enhet: 1

656553

Lock screw

656553

Inngår i: Växellåda

Antall per enhet: 1

380131

Shift rail, 1 st, 2 nd

380131

Inngår i: Växellåda

Antall per enhet: 1

380132

Shift fork B

380132

Inngår i: Växellåda

Antall per enhet: 1

951965

Tensioner pin

951965

Inngår i: Växellåda

Antall per enhet: 1

656549

Flange pin

656549

Inngår i: Växellåda

Antall per enhet: 2

380231

Shift rail, reverse

380231

Inngår i: Växellåda

Antall per enhet: 1

380134

Shift fork C

380134

Inngår i: Växellåda

Antall per enhet: 1

656553

Lock screw

656553

Inngår i: Växellåda

Antall per enhet: 1

380622

Lever

380622

Inngår i: Växellåda

Antall per enhet: 1

950542

Pin B

950542

Inngår i: Växellåda

Antall per enhet: 1

656549

Flange pin

656549

Inngår i: Växellåda

Antall per enhet: 1

67089

Ball

67089

Inngår i: Växellåda

Antall per enhet: 3

87972

Fjær A

87972

Inngår i: Växellåda

Antall per enhet: 3

380368

Casing

380368

Inngår i: Växellåda

Antall per enhet: 1

950256

Screw D

950256

Inngår i: Växellåda

Antall per enhet: 2

380360

Back-up lamp contact

380360

Inngår i: Växellåda

Antall per enhet: 1

380373

Cover C

380373

Inngår i: Växellåda

Antall per enhet: 1

191900

Plug C

191900

Inngår i: Lock

Antall per enhet: 2

11996

Packing C

11996inngår i reparasjonssett

Inngår i: Lock

Antall per enhet: 2

656575

Interlock pin

656575

Inngår i: Lock

Antall per enhet: 1

656576

Fjær B

656576

Inngår i: Lock

Antall per enhet: 1

656574

Foring

656574

Inngår i: Lock

Antall per enhet: 1

656547

Cap

656547

Inngår i: Lock

Antall per enhet: 1

952517

Rivet

952517

Inngår i: Lock

Antall per enhet: 2

656542

Interlock plate

656542

Inngår i: Växellåda

Antall per enhet: 1

18696

Washer C

18696

Inngår i: Växellåda

Antall per enhet: 2

951669

Circlip

951669

Inngår i: Växellåda

Antall per enhet: 2

656544

Fjær C

656544

Inngår i: Växellåda

Antall per enhet: 1

381107

Gasket D

381107inngår i reparasjonssett

Inngår i: Fjäder

Antall per enhet: 1

940135

Screw E

940135

Inngår i: Växellåda

Antall per enhet: 6

190819

Fjær washer

190819

Inngår i: Växellåda

Antall per enhet: 6

89-2

275488

Gasket kit

275488

Antall per enhet: 1

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 254 498 254 558 254 539 254 584
Gruppe · side: Gruppe 4 · Katalogside 28, 30

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

TJ: tykkelse
D: diameter
TID UTF: tidlig utførelse
S: inngår i reparasjonssett

Slik leser du numrene

254498 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Gearbox M40, GV

Kraftoverføring · Volvo 140-serien 1972 · Gearbox M40, GV · 4 · side 28, 30

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

140-serien 1972

Modeller

254 498 254 558 254 539 254 584

Gruppe · side

Gruppe 4 · Katalogside 28, 30

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

TJ: tykkelse
D: diameter
TID UTF: tidlig utførelse
S: inngår i reparasjonssett

Slik leser du numrene

254498 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
