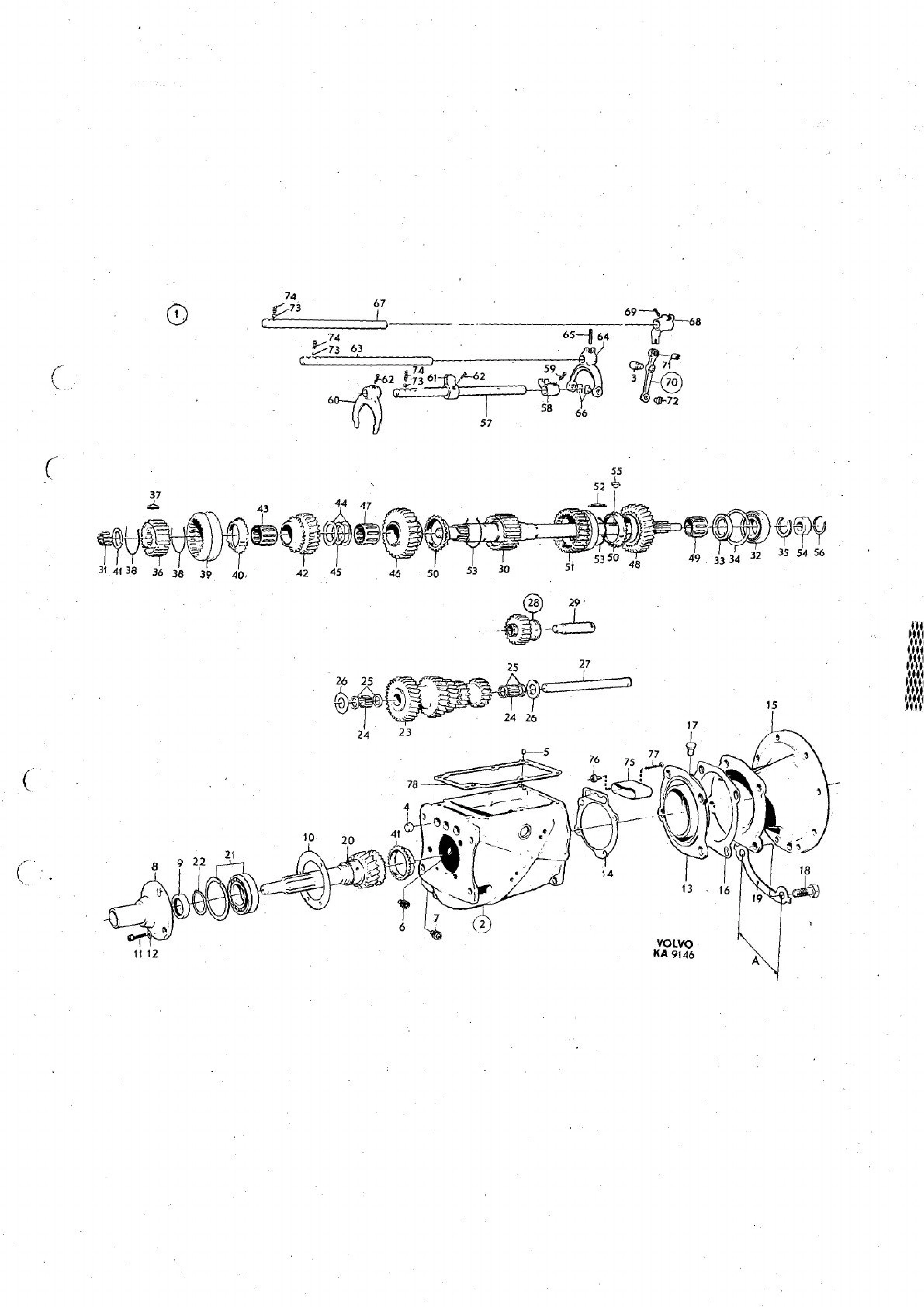

Gearbox

Kraftoverføring · Volvo 140-serien 1972 · Gearbox · 4 · side 46

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

74 deler · – i sortiment

11013

Ball bearing A

11013

Antall per bil: 254 322 1 · 254 581 - · 254 651 - · -

32-2

11024

Ball bearing B

11024

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

380175

Spacer ring A

380175

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

34 Circlip, ALT

34-2

914353

Circlip A

914353

Inngår i: Låsring, ALT

Antall per bil: -

34-3

190738

Circlip B

190738

Inngår i: Låsring, ALT

Antall per bil: -

34-4

190739

Circlip C

190739

Inngår i: Låsring, ALT

Antall per bil: -

34 Circlip, ALT

34-6

914357

Circlip D

914357

Inngår i: Låsring, ALT

Antall per bil: -

34-7

942339

Circlip E

942339

Inngår i: Låsring, ALT

Antall per bil: -

34-8

942340

Circlip F

942340

Inngår i: Låsring, ALT

Antall per bil: -

35 Circlip, ALT

35-2

190684

Circlip G

190684

Inngår i: Låsring, ALT

Antall per bil: -

380835

Synchronizing hub

380835

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

656514

Locating key A

656514

Antall per bil: 254 322 3 · 254 581 3 · 254 651 3 · -

86713

Clamping ring

86713

Antall per bil: 254 322 2 · 254 581 2 · 254 651 2 · -

656518

Engaging sleeve A

656518

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

656138

Syncronizing cone

656138

Antall per bil: 254 322 2 · 254 581 2 · 254 651 2 · -

41 Circlip, ALT

41-2

191497

Circlip L

191497

Inngår i: Låsring, ALT

Antall per bil: -

41-3

191498

Circlip M

191498

Inngår i: Låsring, ALT

Antall per bil: -

41-4

191499

Circlip N

191499

Inngår i: Låsring, ALT

Antall per bil: -

380140

Gear, 3rd A

380140

Antall per bil: 254 322 1 · 254 581 - · 254 651 - · -

42-2

380761

Gear, 3rd B

380761

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

42-3

380619

Gear, 3rd C

380619

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

181331

Needle bearing A

181331

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

380143

Spacer ring B

380143

Antall per bil: 254 322 2 · 254 581 2 · 254 651 2 · -

45 Circlip, ALT

45-2

191493

Circlip O

191493

Inngår i: Låsring, ALT

Antall per bil: -

45-3

191494

Circlip P

191494

Inngår i: Låsring, ALT

Antall per bil: -

45-4

191495

Circlip Q

191495

Inngår i: Låsring, ALT

Antall per bil: -

380174

Gear, 2-nd A

380174

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

46-2

380218

Gear, 2-nd B

380218

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

181330

Needle bearing B

181330

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

380150

Gear, 1-st A

380150

Antall per bil: 254 322 1 · 254 581 - · 254 651 - · -

48-3

380217

Gear, 1-st B

380217

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

181330

Needle bearing B

181330

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

656138

Syncronizing cone

656138

Antall per bil: 254 322 2 · 254 581 2 · 254 651 2 · -

380142

Engaging sleeve B

380142

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

380141

Locating key B

380141

Antall per bil: 254 322 3 · 254 581 3 · 254 651 3 · -

86713

Clamping ring

86713

Antall per bil: 254 322 2 · 254 581 2 · 254 651 2 · -

380398

Cam A

380398

Antall per bil: 254 322 1 · 254 581 - · 254 651 - · -

54-2

380652

Cam B

380652

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

191882

Key

191882

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

380222

Circlip R

380222

Antall per bil: 254 322 1 · 254 581 - · 254 651 - · -

56-2

380653

Circlip S

380653

Antall per bil: 254 322 - · 254 581 1 · 254 651 1 · -

380240

Shift rail, 3-rd, 4-th

380240

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

380133

Dog C

380133

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

656553

Lock screw

656553

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

656537

Shift fork A

656537

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

380648

Dog D

380648

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

656553

Lock screw

656553

Antall per bil: 254 322 2 · 254 581 2 · 254 651 2 · -

380131

Shift rail, 1st, 2nd

380131

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

380132

Shift fork B

380132

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

951965

Tensioner pin

951965

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

656549

Dog pin

656549

Antall per bil: 254 322 2 · 254 581 2 · 254 651 2 · -

380231

Shift rail, reverse

380231

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

380134

Shift fork C

380134

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

656553

Lock screw

656553

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

380622

Lever

380622

Antall per bil: 254 322 1 · 254 581 1 · 254 651 - · -

950542

Inngår i: Hävarm

Antall per bil: 254 322 1 · 254 581 1 · 254 651 - · -

656549

Dog

656549

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

67089

Ball

67089

Antall per bil: 254 322 3 · 254 581 3 · 254 651 3 · -

87972

Fjær

87972

Antall per bil: 254 322 3 · 254 581 3 · 254 651 3 · -

380368

Casing A

380368

Antall per bil: 254 322 1 · 254 581 - · 254 651 - · -

75-3

380135

Casing B

380135

Antall per bil: 254 322 - · 254 581 1 · 254 651 - · -

75-4

380799

Casing C

380799

Antall per bil: 254 322 - · 254 581 - · 254 651 1 · -

380360

Back up lamp contact

380360

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

950256

Screw

950256

Antall per bil: 254 322 2 · 254 581 2 · 254 651 2 · -

381107

Gasket

381107inngår i reparasjonssett

Antall per bil: 254 322 1 · 254 581 1 · 254 651 1 · -

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: M41
Gruppe · side: Gruppe 4 · Katalogside 46

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

TJ: tykkelse
TID UTF: tidlig utførelse
S: inngår i reparasjonssett

Slik leser du numrene

11013 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
