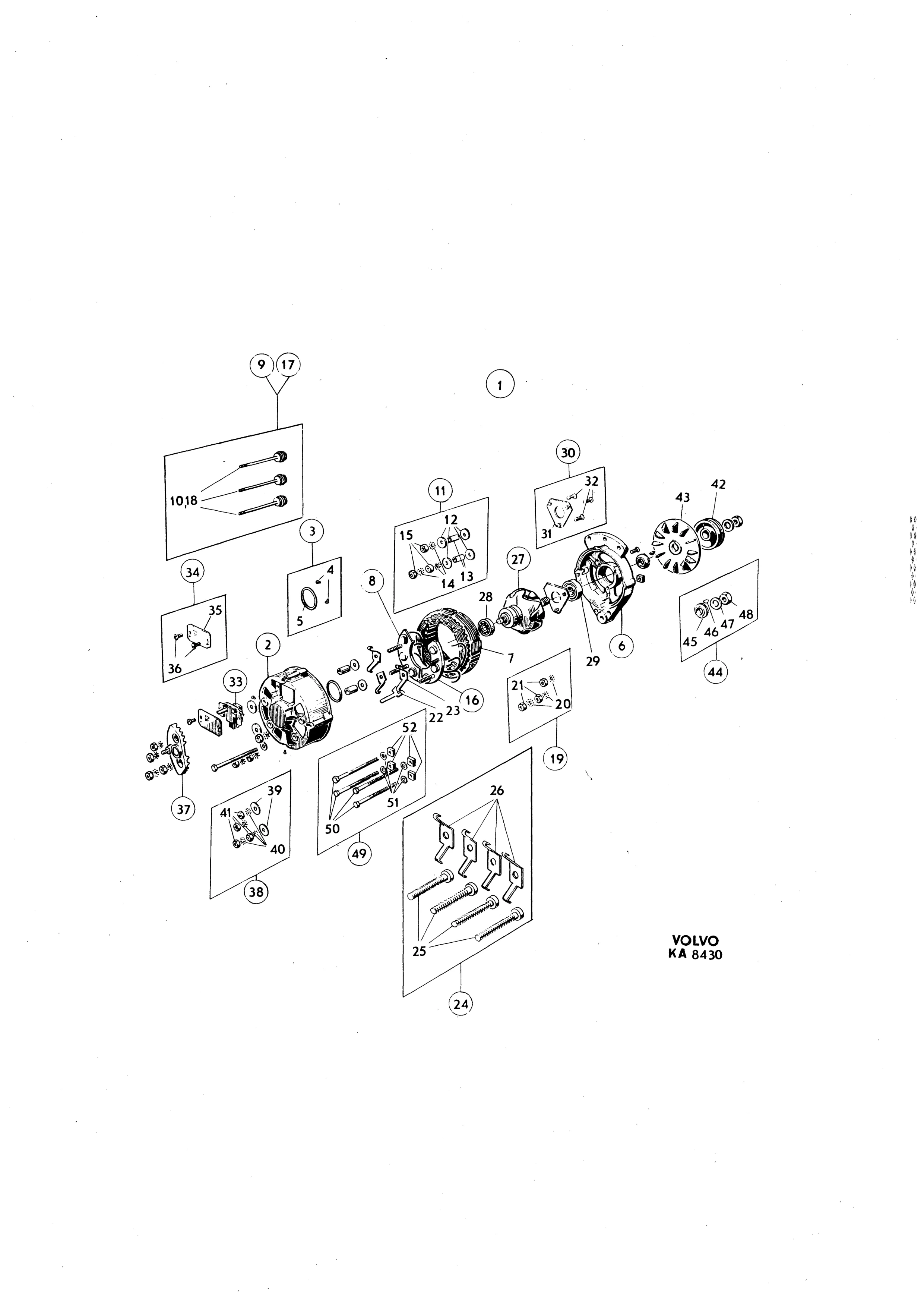

Växelströmsgenerator Volvo 140 (B18/B20)
Elsystem · 419420, 460085 · Alternator · side 30
Samme KA-nummer finnes også i: 164
60 deler · – i sortiment
1
419420
Alternator A
419420
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
1-2
460085
Alternator B
460085
Antall per enhet: Alternator 419420 - · Alternator 460085 1
2 Housing, rear— selges ikke separat
3
480651
Repair kit A
480651
Inngår i: Hus, bakre
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
4 Screw— inngår i reparasjonssett
5 Rubber ring— inngår i reparasjonssett
6 Housing, forward— selges ikke separat
7 Stator— selges ikke separat
8
460131
Retainer, +diode
460131
Inngår i: Stator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
9
273506
Repair kit, +diode
273506
Inngår i: Stator
Antall per enhet: Alternator 419420 1 · Alternator 460085 1
10 +diode— selges ikke separat
11
273512
Repair kit B
273512
Inngår i: Stator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
11-2
273504
Repair kit C
273504
Inngår i: Stator
Antall per enhet: Alternator 419420 - · Alternator 460085 1
12 .Insulating washer— inngår i reparasjonssett
13 .Insulating foring— inngår i reparasjonssett
14 .Lock washer— inngår i reparasjonssett
15 .Nut— inngår i reparasjonssett
16
1207430
Retainer, -diode
1207430
Inngår i: Stator
Antall per bil
- (362233)1 · -
- (460132)- · 1
17
273507
Repair kit D
273507
Inngår i: Stator
Antall per enhet: Alternator 419420 - · Alternator 460085 1
18 -diode— inngår i reparasjonssett
19
273513
Repair kit E
273513
Inngår i: Stator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
19-2
273505
Repair kit F
273505
Inngår i: Stator
Antall per enhet: Alternator 419420 - · Alternator 460085 1
20 .Lock washer— inngår i reparasjonssett
21 .Nut— inngår i reparasjonssett
22 Retainer, single
23 Retainer, double
24
827562
Repair kit G
827562
Inngår i: Stator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
25 Screw— inngår i reparasjonssett
26 Retainer— inngår i reparasjonssett
27 Rotor— selges ikke separat
28
181797
Bearing, rear
181797
Inngår i: Rotor
Antall per enhet: Alternator 419420 1 · Alternator 460085 1
29
181800
Bearing, forward
181800
Inngår i: Rotor
Antall per enhet: Alternator 419420 1 · Alternator 460085 1
30
419508
Repair kit H
419508
Inngår i: Rotor
Antall per enhet: Alternator 419420 1 · Alternator 460085 1
31 Retainer— inngår i reparasjonssett
32 Screw— inngår i reparasjonssett
33
460133
Retainer with carbon brushes
460133
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
34
273508
Repair kit I
273508
Inngår i: Hållare med elborstar
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
35 Cover— inngår i reparasjonssett
36 Screw— inngår i reparasjonssett
37
465036
Retainer A
465036
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
37-2
460134
Retainer B
460134
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 - · Alternator 460085 1
38
273515
Repair kit J
273515
Inngår i: Hållare
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
38-2
273509
Repair kit K
273509
Inngår i: Hållare
Antall per enhet: Alternator 419420 - · Alternator 460085 1
39 Insulating washer— inngår i reparasjonssett
40 Lock washer— inngår i reparasjonssett
41 Nut— inngår i reparasjonssett
42
419512
Pulley A
419512
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
42-2
1207431
Pulley B
1207431
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 - · Alternator 460085 1
43
419513
Fan A
419513
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
43-2
460135
Fan B
460135
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 - · Alternator 460085 1
44
419514
Repair kit L
419514
Inngår i: Fläkt
Antall per enhet: Alternator 419420 1 · Alternator 460085 1
45 Spacer ring— inngår i reparasjonssett
46 Key— inngår i reparasjonssett
47 Washer— inngår i reparasjonssett
48 Nut— inngår i reparasjonssett
49
419515
Repair kit M
419515
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 1 · Alternator 460085 -
50
3277463
Repair kit N
3277463
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 419420 - · Alternator 460085 1
50 Screw— inngår i reparasjonssett
51 Washer— inngår i reparasjonssett
52 Nut
Fra Volvos originalkatalog
- Katalog
- 140-serien 1972
- Modeller
- 419420, 460085
- Gruppe · side
- Gruppe 3 · Katalogside 30
- Antallkolonner
- A = 419 420 · B = 460 085
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- S
- inngår i reparasjonssett
Slik leser du numrene
- 419420 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
